教学实验用聚酯纤维中试生产线结构

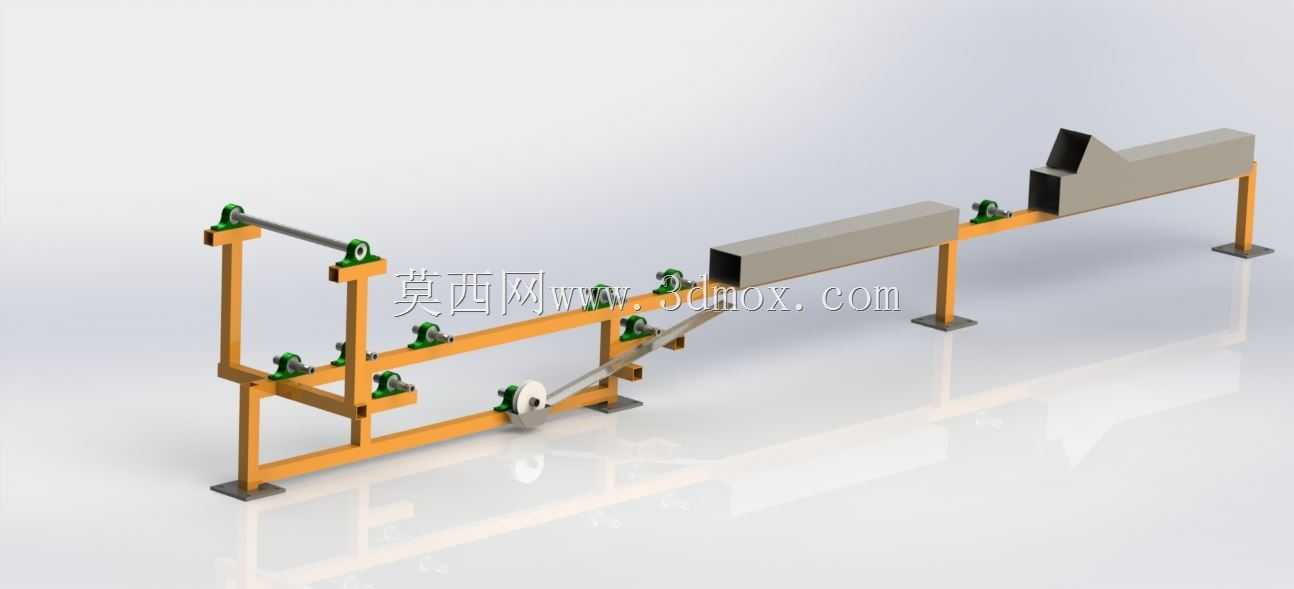

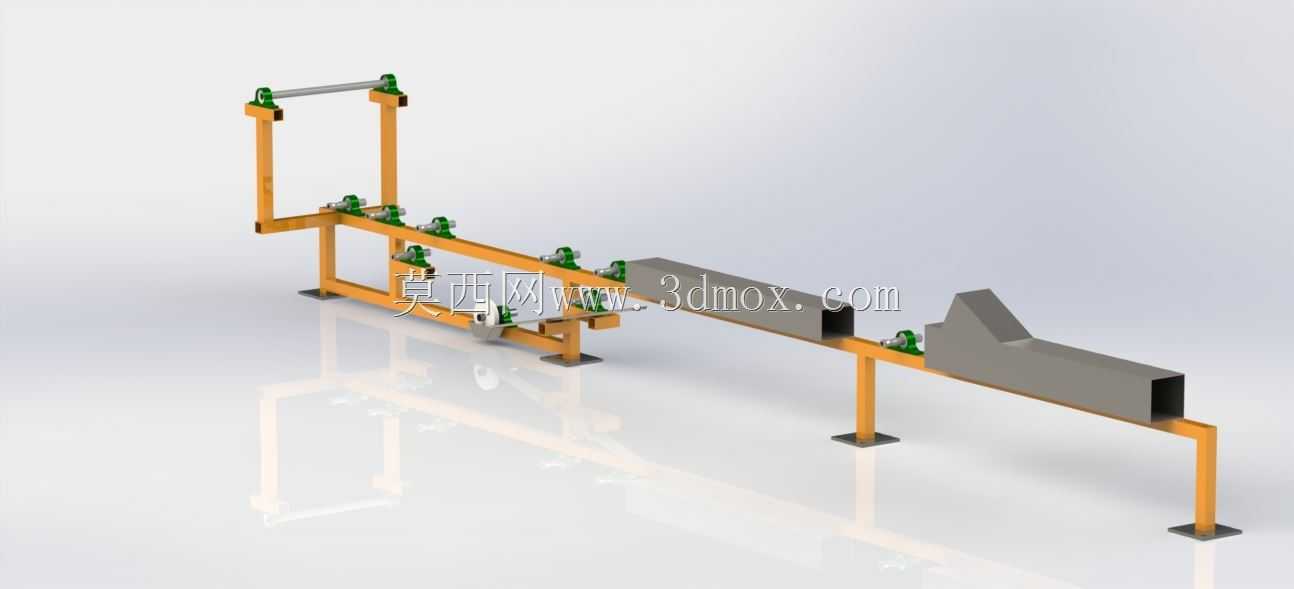

　　这套聚酯纤维中试线的结构设计，核心围绕小批量试验、教学演示两大核心场景搭建，完全区别于量产型聚酯纤维生产的长流程大跨度产线，整体框架采用模块化分段式设计，所有支撑构件均采用标准型钢焊接成型，底部配置方形安装底板，可通过膨胀螺栓直接固定在实验室硬化地面上，安装时无需额外做复杂的设备基础，单段支撑的安装平面度公差控制在1mm每米范围内，避免长距离输送过程中出现带体跑偏的问题。从功能分区来看，产线起始端设置了双立柱式的原料放卷工位，立柱顶端配置导向辊组，辊体表面做硬质阳极氧化处理，耐磨性能满足实验过程中反复启停、多次穿料的使用需求，导向辊的安装座预留了调节腰型孔，可根据原料幅面的差异微调辊体的平行度，适配不同宽度的聚酯纤维预浸料带材输送。

　　中间段沿输送方向依次排布多组压紧导向组件，每个组件都配置了独立的高度调节机构，可根据不同工艺段的料带厚度调整压合间隙，间隙调节范围在0-20mm之间，调节精度可达0.1mm，能够满足聚酯纤维在预浸、牵伸过程中不同张力状态下的导向需求，避免料带在输送过程中出现褶皱、偏移的问题。产线末端设置了成型出料通道，通道采用方通焊接的框架结构，内部预留了加热模块、冷却模块的安装空间，可根据实验需求快速更换不同功能的内嵌模块，满足聚酯纤维中试过程中不同工艺路线的验证需求。

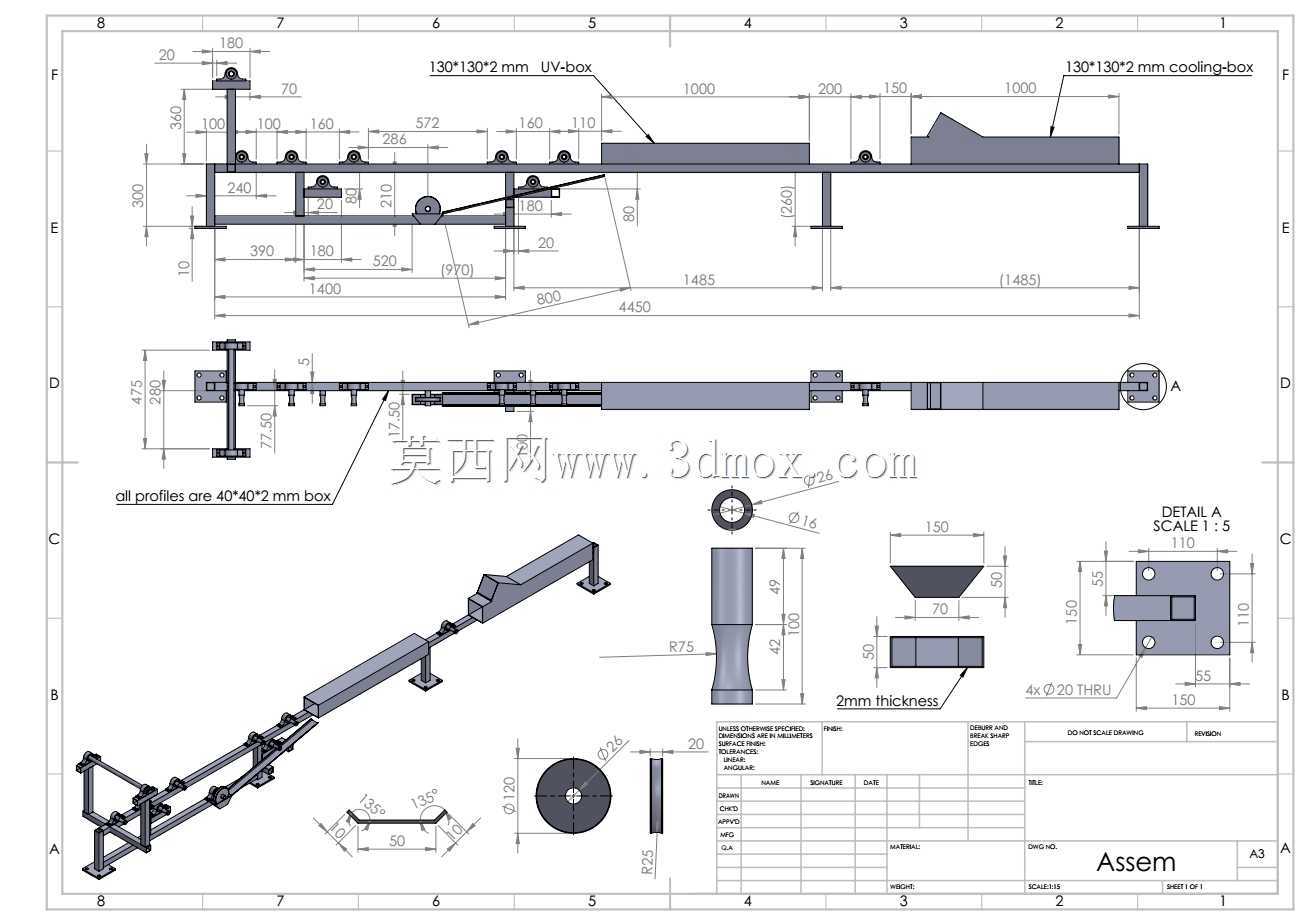

　　在设计思路上，这套设备完全偏向教学与实验场景的使用需求，没有追求量产线的高产能、高速度指标，反而把结构的可视化、拆装便捷性放在了首位：所有的传动组件都外露布置，没有做全封闭的外罩防护，方便教学过程中直观展示料带的输送路径、各机构的动作逻辑；各功能段之间采用法兰螺栓连接，不需要焊接作业，可根据实验场地的大小灵活调整产线的总长度，也可以单独拆分某一个功能段做独立的工艺验证。从安装边界来看，整套产线的总长度控制在6米范围内，宽度不超过0.8米，最高点距离地面的高度为1.8米，常规的高校实验室、企业研发中心的小型试验场地都可以满足安装要求，设备总重控制在合理范围内，不需要额外做地面承重加固。

　　实际使用过程中，这套中试线可以完成聚酯纤维从预浸料放卷、张力调节、预浸成型、冷却定型的全流程小批量试验，既可以帮助相关专业的学生直观理解复合材料生产线的基本构成与动作逻辑，也可以满足研发人员做小批量配方验证、工艺参数调试的需求，避免直接在量产线上做试验造成的原料浪费与产能占用。结构设计过程中，所有的转动部位都采用了标准件配置，轴承、紧固件全部选用通用国标规格，后期维护更换不需要定制特殊配件，降低了实验设备的运维成本；支撑框架的表面采用喷塑处理，耐实验室常规试剂的腐蚀，长期使用也不会出现表层锈蚀脱落的问题。料带输送路径的设计充分考虑了穿料操作的便捷性，所有导向辊的一侧都预留了开口，穿料时不需要将辊体整体拆下，只需要松开锁紧件就可以将料带从侧面放入，大幅降低了实验准备阶段的操作耗时。
