0.7mm按动式自动铅笔结构设计

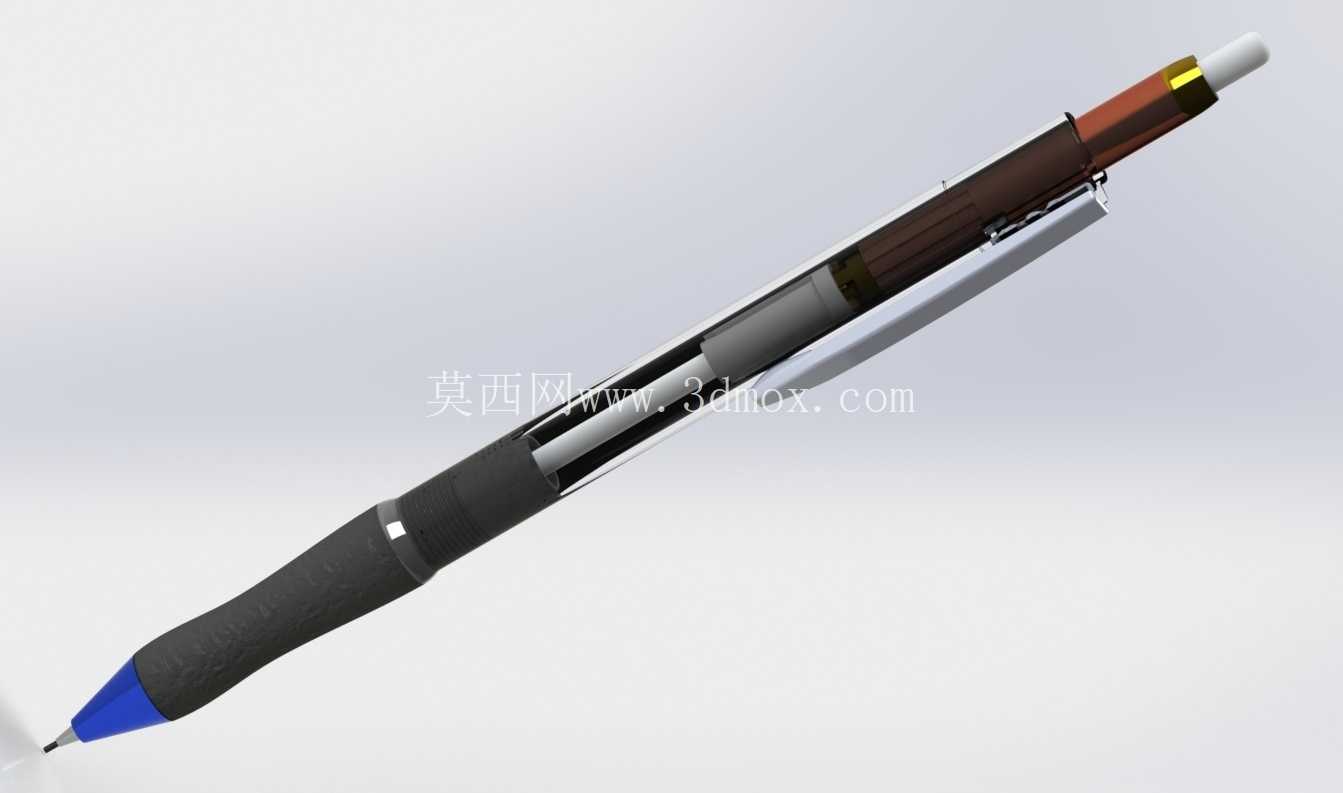

　　日常办公与学生书写场景中，自动铅笔是替代传统木质铅笔的高频使用文具，无需反复削切、出芯长度可控的特性，适配日常笔记书写、工程草图绘制、答题卡填涂等多类使用需求，尤其在机械设计人员现场手绘草稿、学生课业书写场景中，0.7mm铅芯规格的自动铅笔兼顾了线条清晰度与铅芯抗折强度，是受众覆盖最广的书写工具品类之一。这款按动式自动铅笔的结构设计，从实际使用的握持手感、出芯稳定性、部件耐用性多个维度做了细节考量，整体采用三段式筒体结构拆分设计，将出芯驱动机构、铅芯存储腔、握持段做独立腔体划分，既方便生产阶段的部件注塑装配，也能在后期使用中针对易损部件做单独更换，降低整体使用成本。

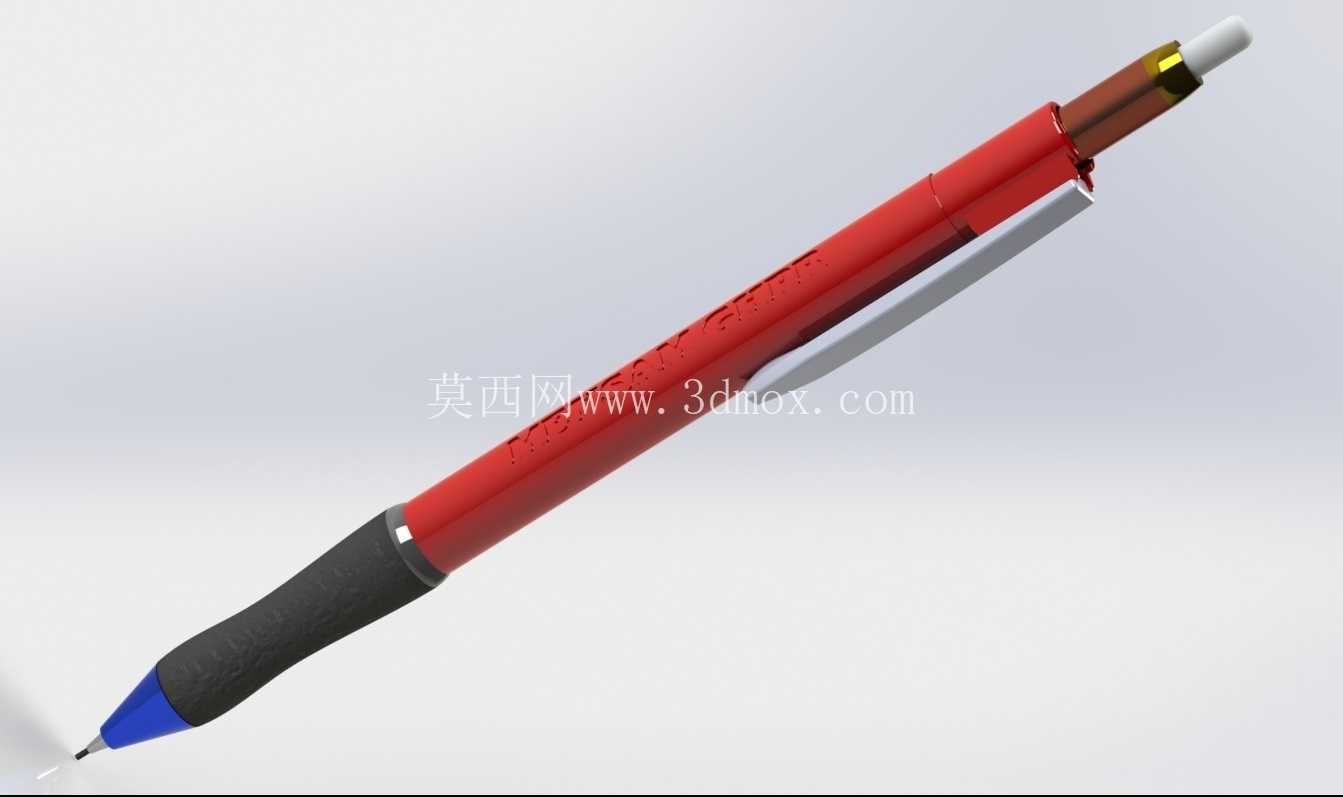

　　笔身主体采用长直筒基础造型，笔杆上部做细微的防滑纹理处理，既避免光滑筒体在桌面滚动坠落，也能在使用者持笔携带时增加手指与笔杆的摩擦力，减少滑脱概率；侧面集成的弹性笔夹采用弯折式金属嵌件结构，夹持间隙控制在3mm以内，可稳定夹持在笔记本封皮、工装口袋边缘，笔夹与笔杆的连接位置做了圆角过渡处理，避免反复夹持过程中应力集中导致的笔夹根部断裂。握持段采用软质包覆结构，锥面造型贴合人手握持时的手指自然弯曲弧度，软胶材质的邵氏硬度控制在60度左右，既不会因为材质过软导致握持发力时形变量过大影响书写稳定性，也能缓冲长时间书写带来的手指局部压力，减少书写疲劳；握持段与笔杆主体的连接采用卡扣式结构，装配后接缝间隙控制在0.1mm以内，避免使用过程中积灰进入笔身内部影响出芯机构动作。

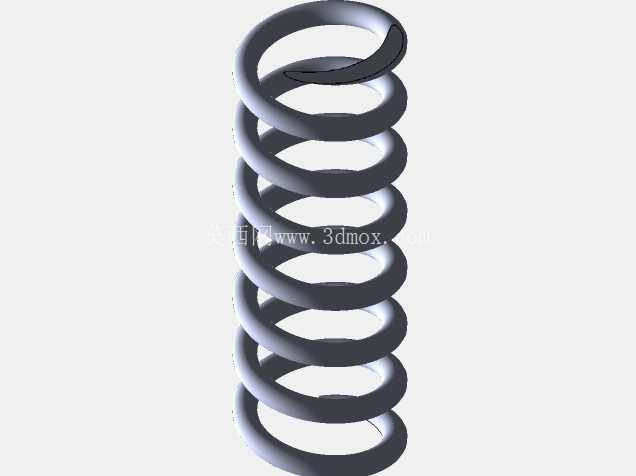

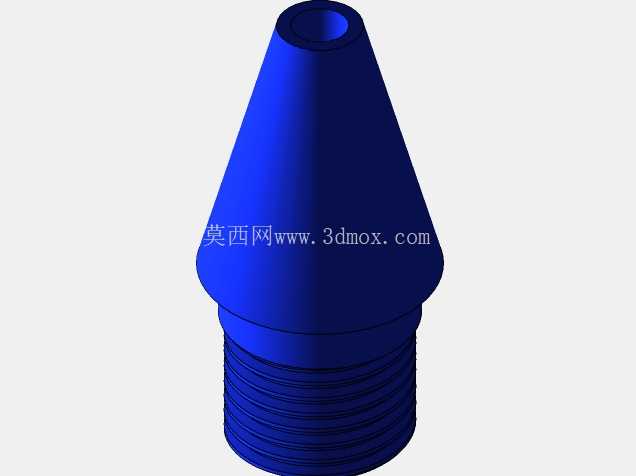

　　出芯端的金属导向嘴做了内锥孔设计，铅芯伸出时的导向精度控制在0.05mm以内，避免铅芯伸出过程中出现偏斜导致的断芯问题，按动头设置在笔身尾部，按动行程控制在4mm，单次按动的出芯长度稳定在0.3-0.5mm区间，符合日常书写的出芯长度需求，按动机构内部的复位弹簧采用不锈钢材质，弹簧刚度经过匹配调校，按动反馈力度适中，不会出现按动卡顿或者复位不到位的问题。铅芯存储腔的内径设计为5mm，可一次性容纳12根左右0.7mm规格的铅芯，减少日常使用中频繁添加铅芯的频次，存储腔与出芯机构的衔接位置做了倒角导向，避免铅芯补充时出现卡滞问题。

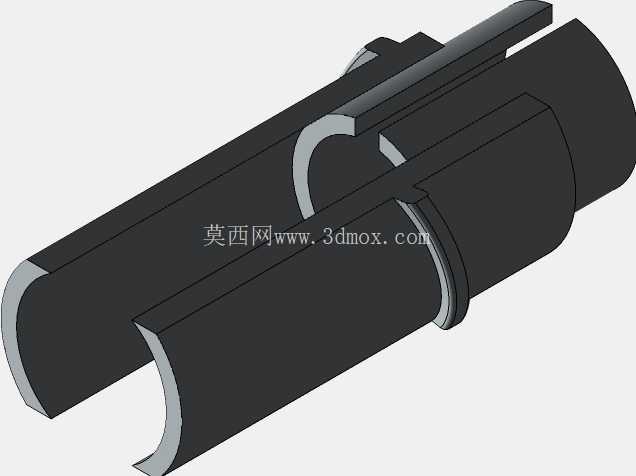

　　整体外形的最大直径控制在12mm，总长度控制在145mm，符合常规文具的收纳尺寸要求，可适配市面上绝大多数常规笔袋、笔盒的收纳空间，笔身重心设置在距离笔尖45mm的位置，握持时重心落在手指握持区域范围内，长时间书写不会出现头重脚轻的坠手感。设计过程中针对各部件的装配公差做了严格匹配，塑料筒体部件的脱模斜度控制在1.5度，既方便注塑生产阶段的脱模，也能保证各部件装配后的同轴度，避免笔身出现弯折错位影响外观与使用；笔夹的弹性形变范围做了限位设计，最大张开角度不超过15度，避免过度张开导致的金属件塑性变形失去夹持能力。出芯机构的卡爪部件采用耐磨POM材质，反复按动的使用寿命可满足万次以上的使用需求，卡爪对铅芯的夹持力控制在合适区间，既可以稳定夹持铅芯避免书写时铅芯回缩，也不会因为夹持力过大导致铅芯在卡爪位置断裂。
