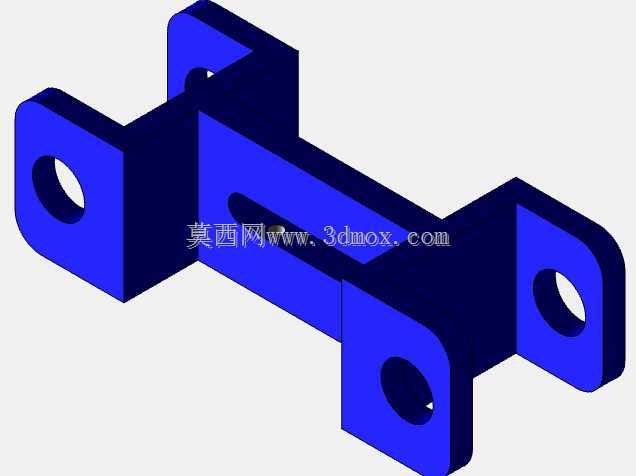

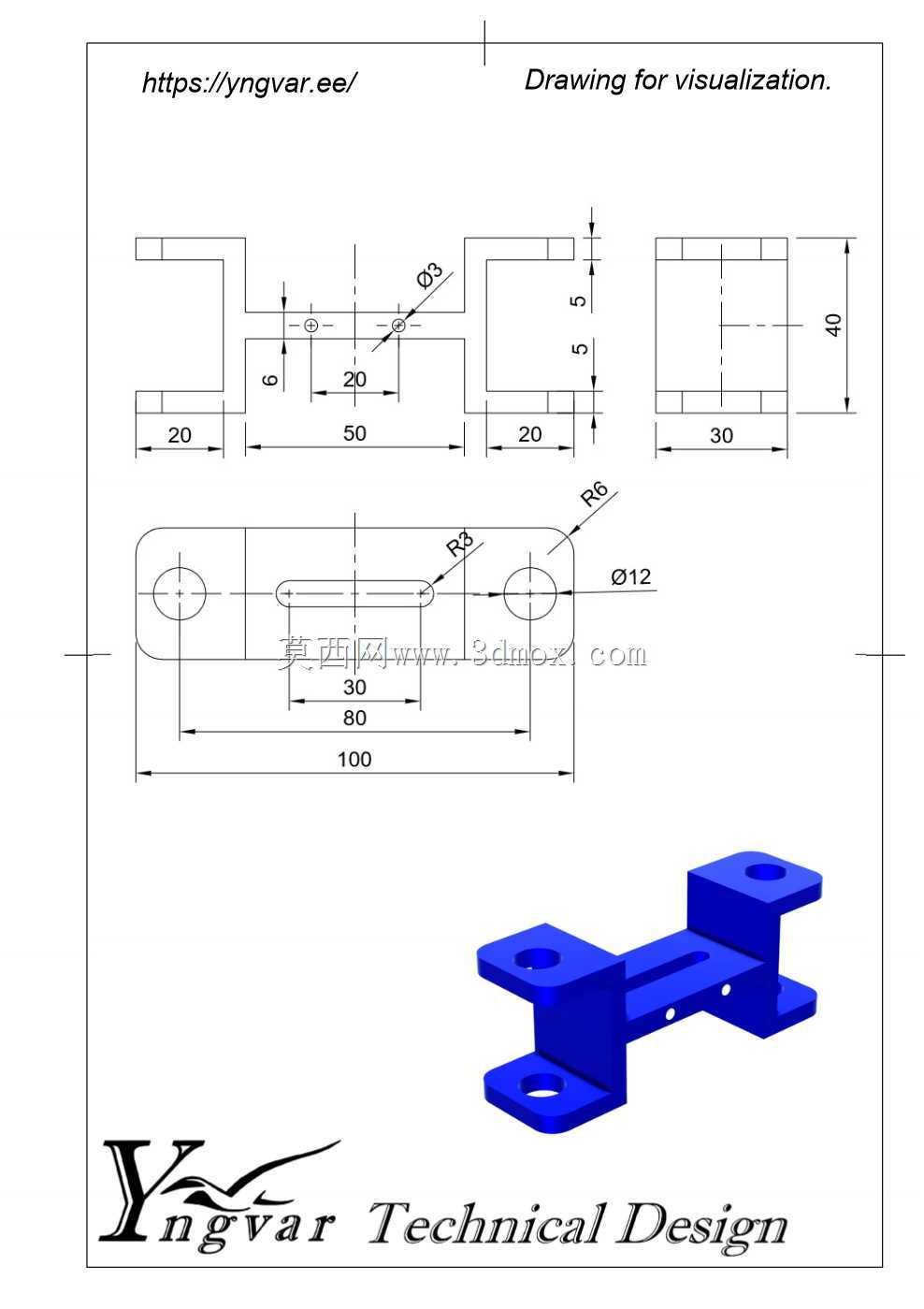

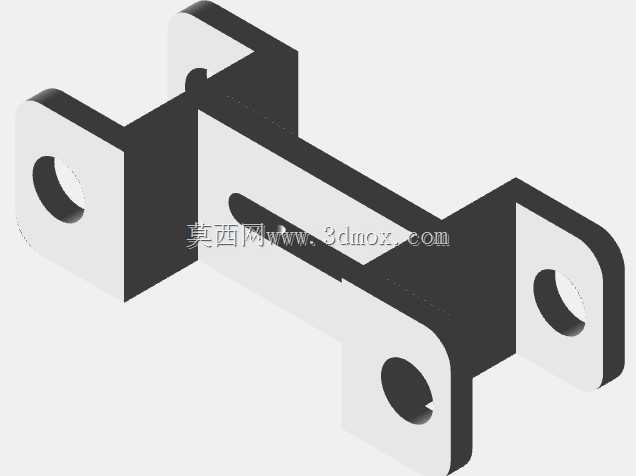

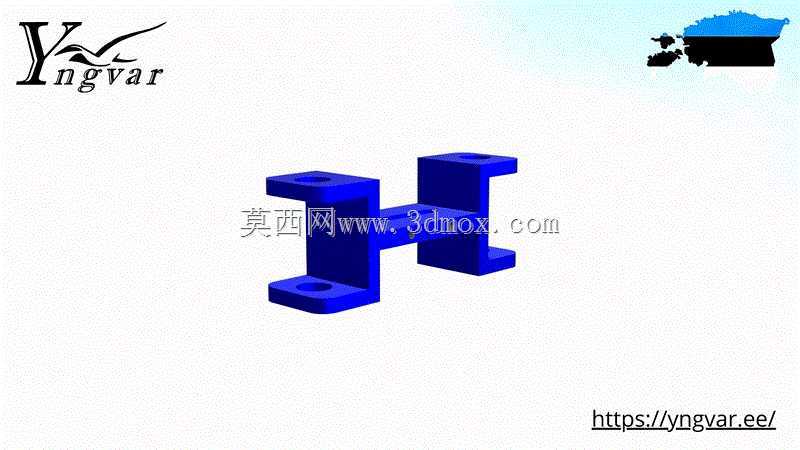

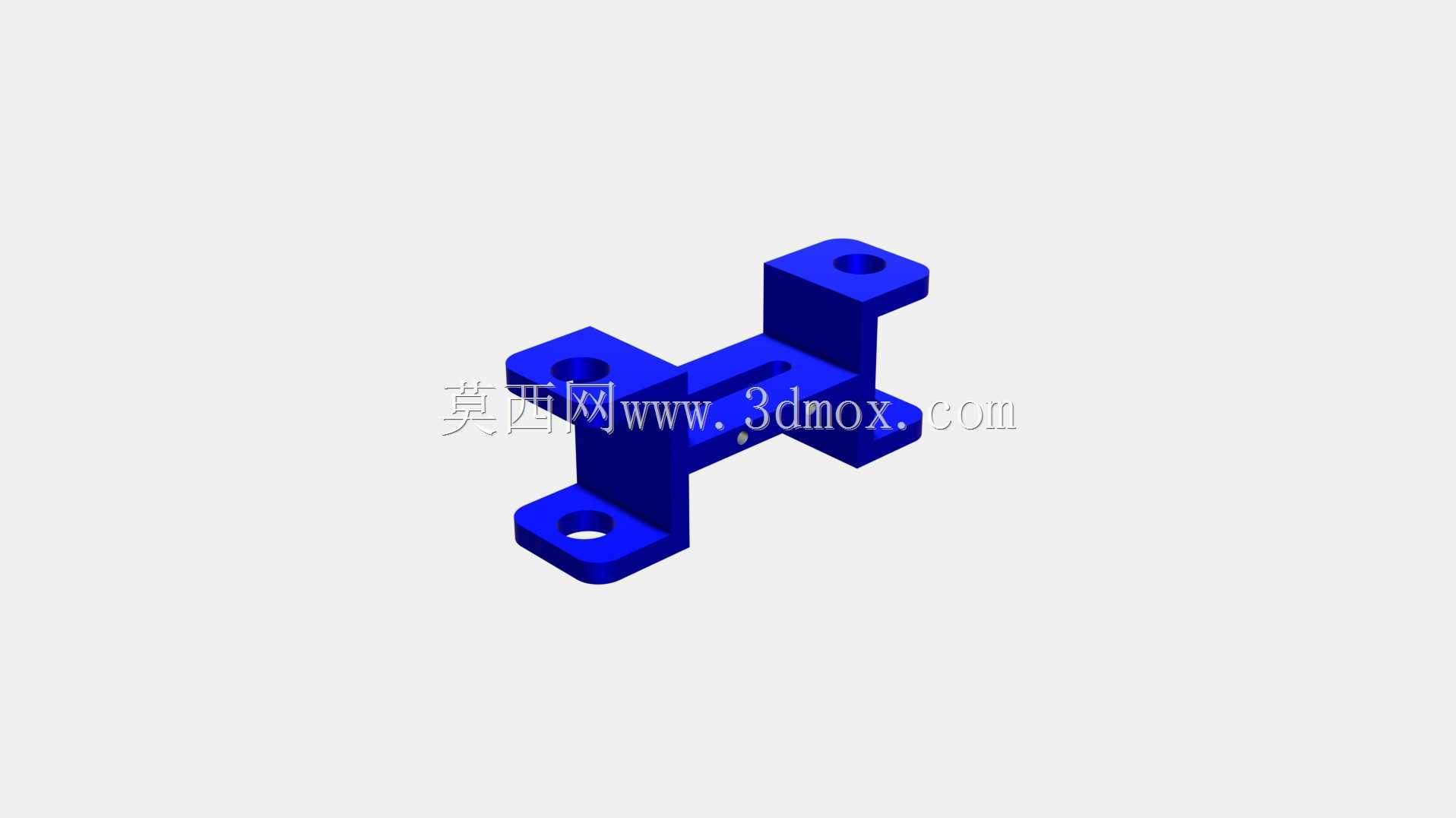

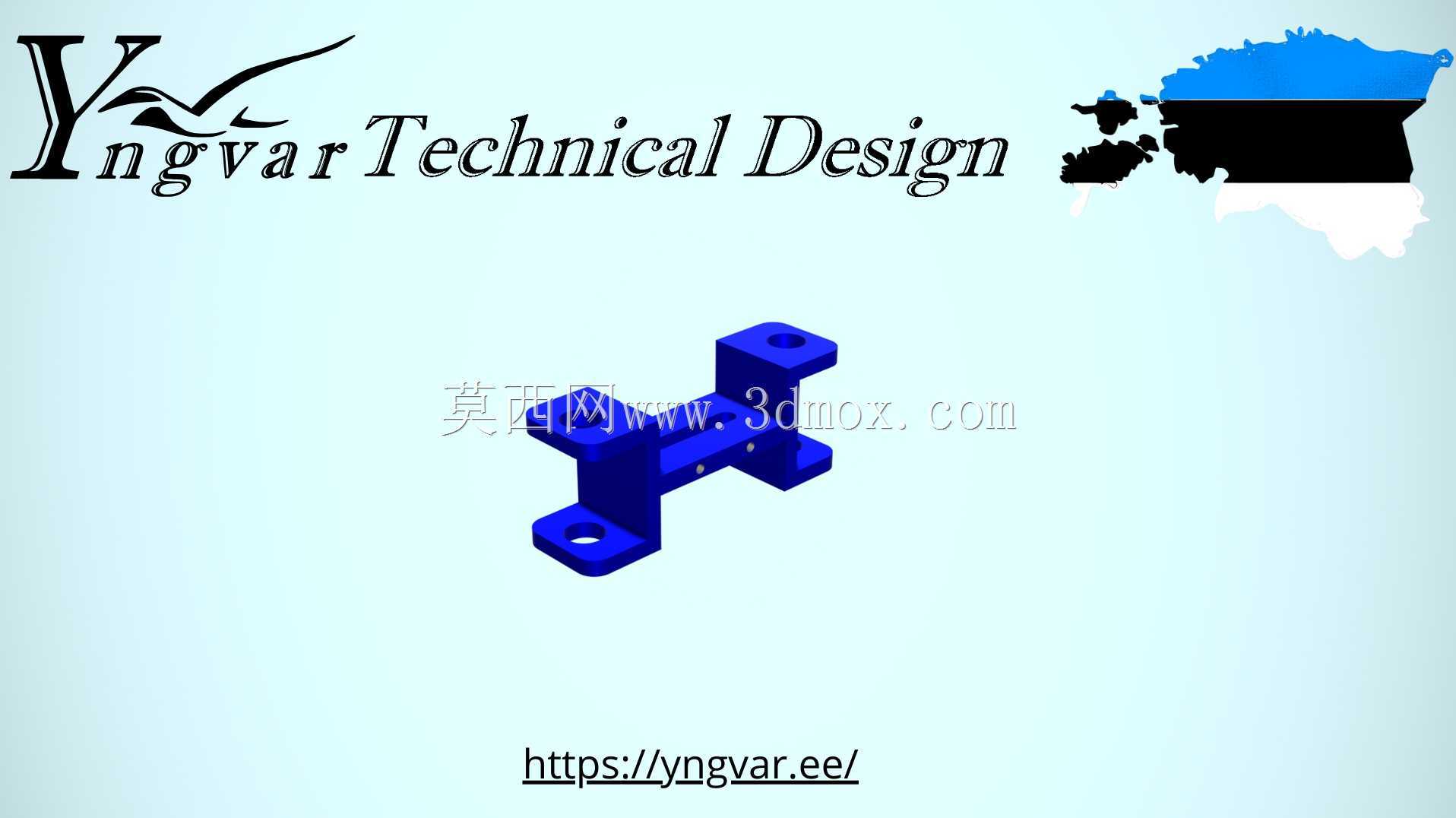

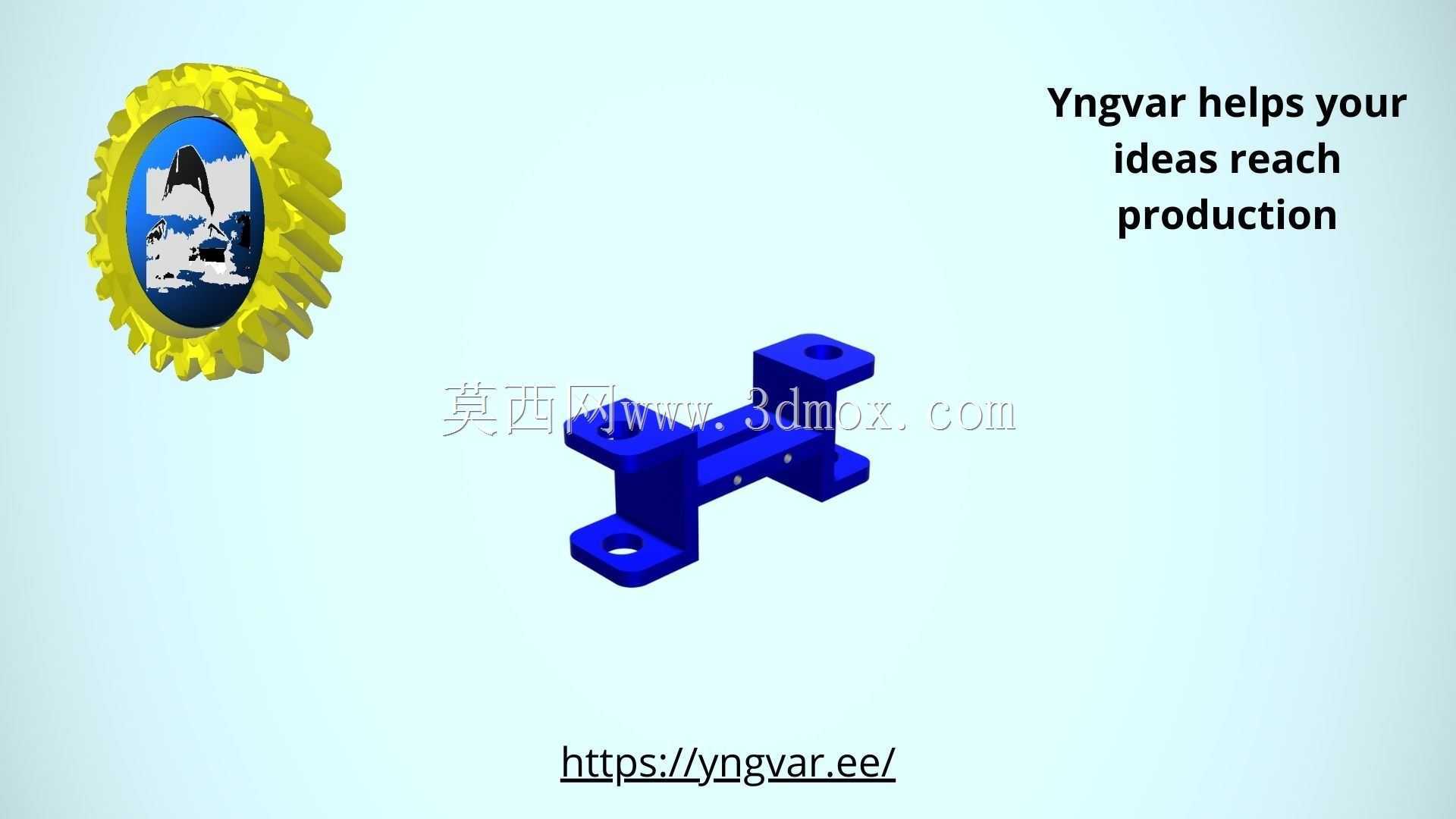

双安装座H型连接固定结构件

　　在常规工业装配场景中，这类双安装座H型连接结构件的应用覆盖范围极广，从低压配电柜体内部的元件安装支撑，到小型自动化生产线的工位挡停支架，再到3D打印设备的运动模组辅助固定位，都能见到这类结构的身影。不同于一体式铸造的厚重支座，这款结构件采用对称式H型布局，中间的连接腹板将两端的安装座连为整体，两端安装座上预留的通孔可直接配合螺栓完成与安装基面的固定，无需额外加工焊接坡口，装配时的对位效率比单侧悬臂式支座高出近四成。

　　从设计逻辑来看，这款结构件在初始建模阶段就优先考虑了安装边界的适配性，两端安装座的底面保持共面，平面度公差控制在0.1mm以内，避免安装时出现翘曲导致的应力集中；中间腹板的厚度经过受力校核，在承受垂直于安装面的150N静载荷时，腹板的最大形变量不超过0.05mm，完全满足多数轻型工业场景的支撑需求。两端安装座的通孔中心距严格匹配常用工业铝型材的槽位间距，不管是搭配2020还是3030规格的铝型材，都能直接对位安装，不需要额外制作转接板。

　　实际使用过程中，这类结构件常被用来作为小型传感器的安装支架，或是气动管路的管夹固定座，也可在小型输送线的侧边作为导条的支撑座。不同于L型角码的单侧受力特性，H型的对称结构让两端的受力可以通过中间腹板均匀传递，不会出现单侧受力过大导致的座体断裂问题。结构的边角位置全部做了R1.5的圆角过渡，既避免了加工时的应力集中，也能防止装配过程中尖锐边角划伤操作人员。

　　从安装尺寸边界来看，这款结构件的整体高度控制在较低区间，安装后不会占用过多的Z向空间，适合在设备内部空间紧凑的场景下使用；两端安装座的通孔直径适配M4规格的内六角螺栓，沉头孔深度刚好容纳螺栓头，安装后螺栓头不会突出座体表面，不会和周边运动部件产生干涉。建模过程中对所有的安装面都做了拔模角度处理，如果采用注塑工艺批量生产，可以直接脱模不需要额外做滑块结构，能有效降低批量生产的模具成本；如果采用3D打印工艺制作，因为没有悬空角度超过45度的结构，打印时不需要添加支撑，打印完成后的后处理工作量极小。

　　在设备维护场景下，这类对称结构的安装件没有正反方向的区分，装配时不需要特意核对方向，能减少一线装配人员的误装概率；如果出现单个安装座的孔位磨损，因为结构对称，可直接翻转180度继续使用，一定程度上降低了备件的更换成本。不同于定制化的异形支座，这款结构的尺寸参数全部贴合通用工业装配标准，不管是替换老旧设备上的损坏支座，还是在新设备设计中作为标准件选用，都不需要重新调整周边的安装布局，能大幅缩短设备的设计装配周期。

　　在受力传导的设计上，中间腹板和两端安装座的连接位置做了加厚的过渡筋，避免直角连接处出现应力断裂的问题，在承受侧向冲击载荷时，过渡筋可以将冲击力快速分散到整个座体，不会在连接位置出现应力集中点。座体的表面没有多余的装饰结构，所有的结构特征都服务于安装固定的功能，没有冗余的设计重量，不管是采用铝合金加工还是工程塑料打印，整体重量都控制在很轻的区间，不会给设备带来额外的负载。
