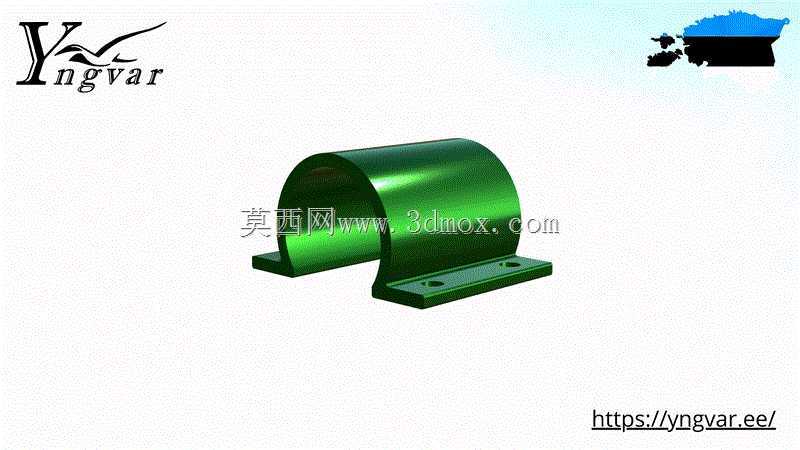

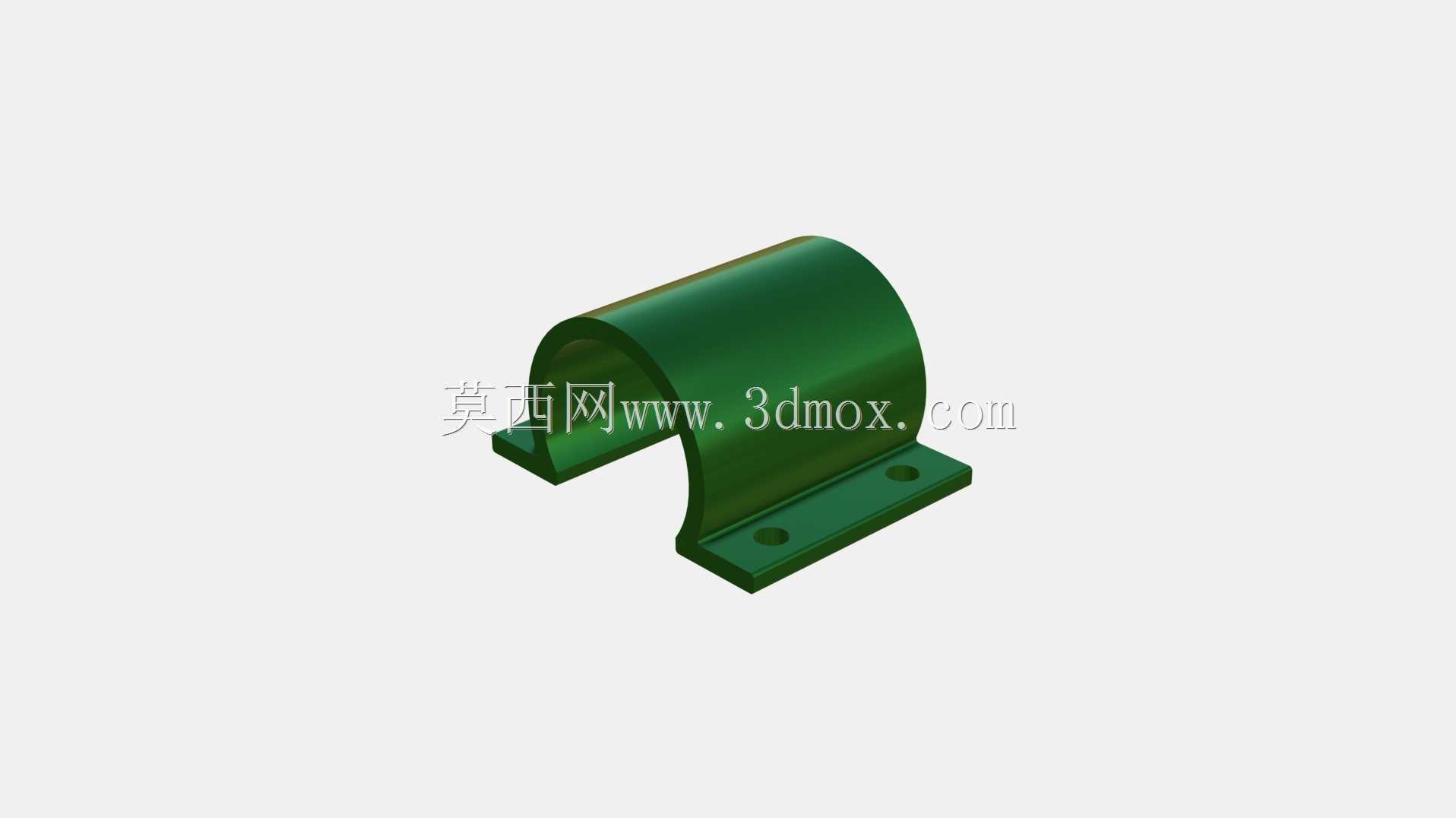

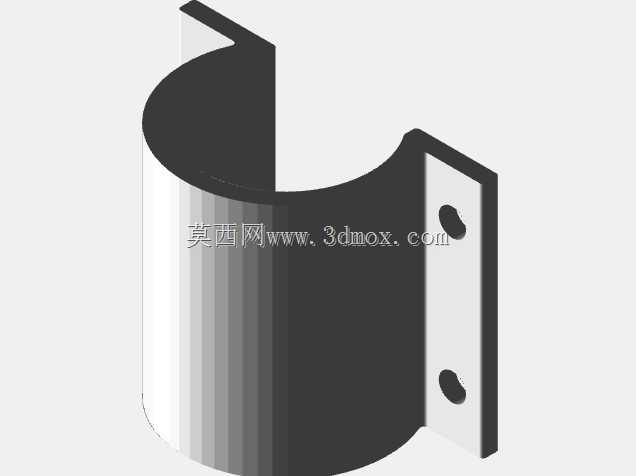

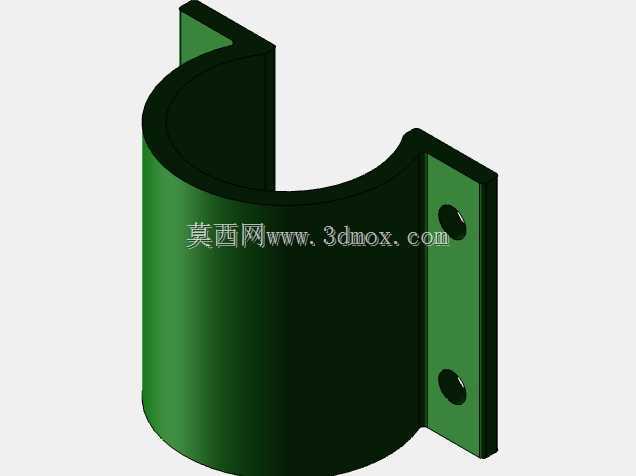

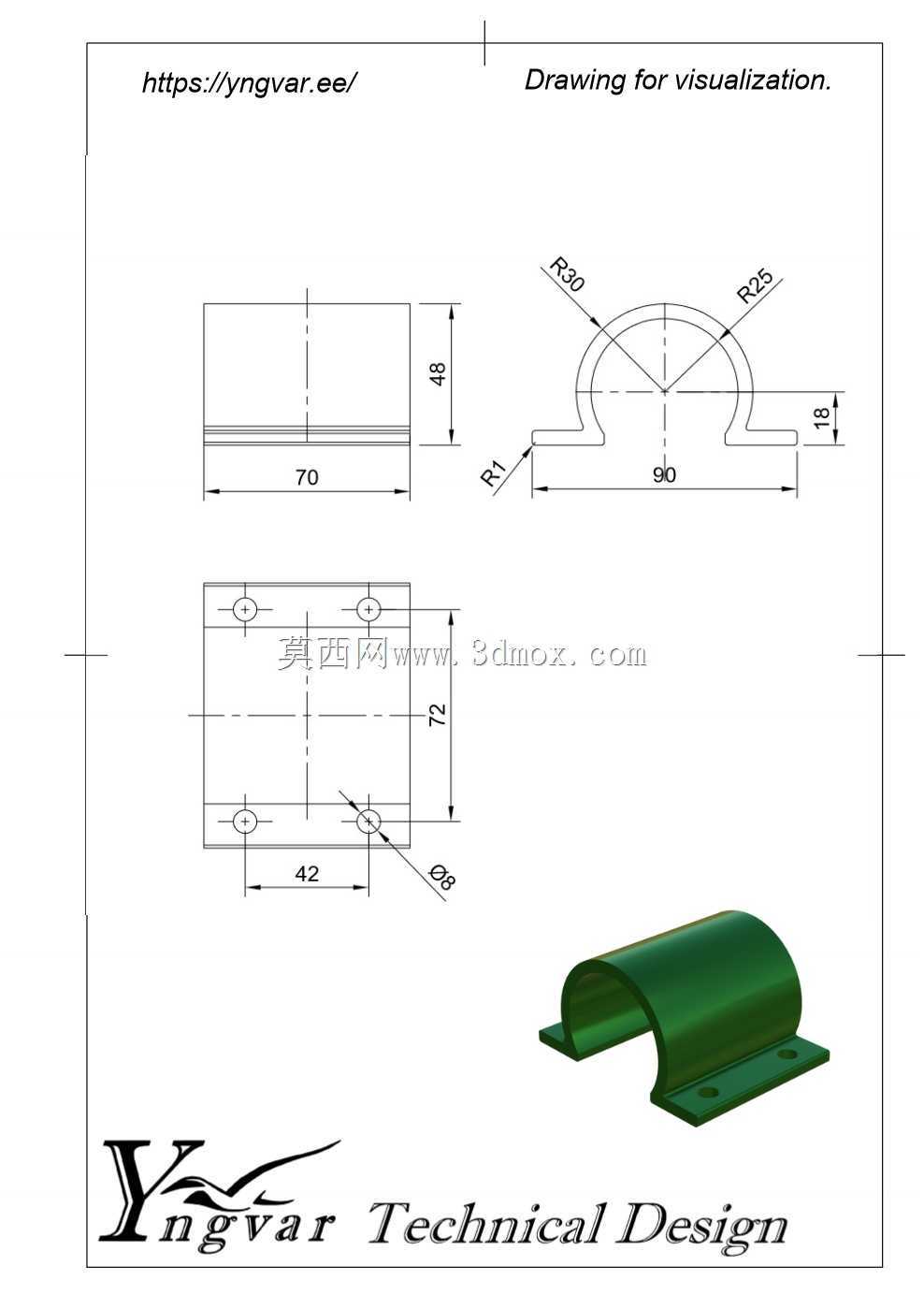

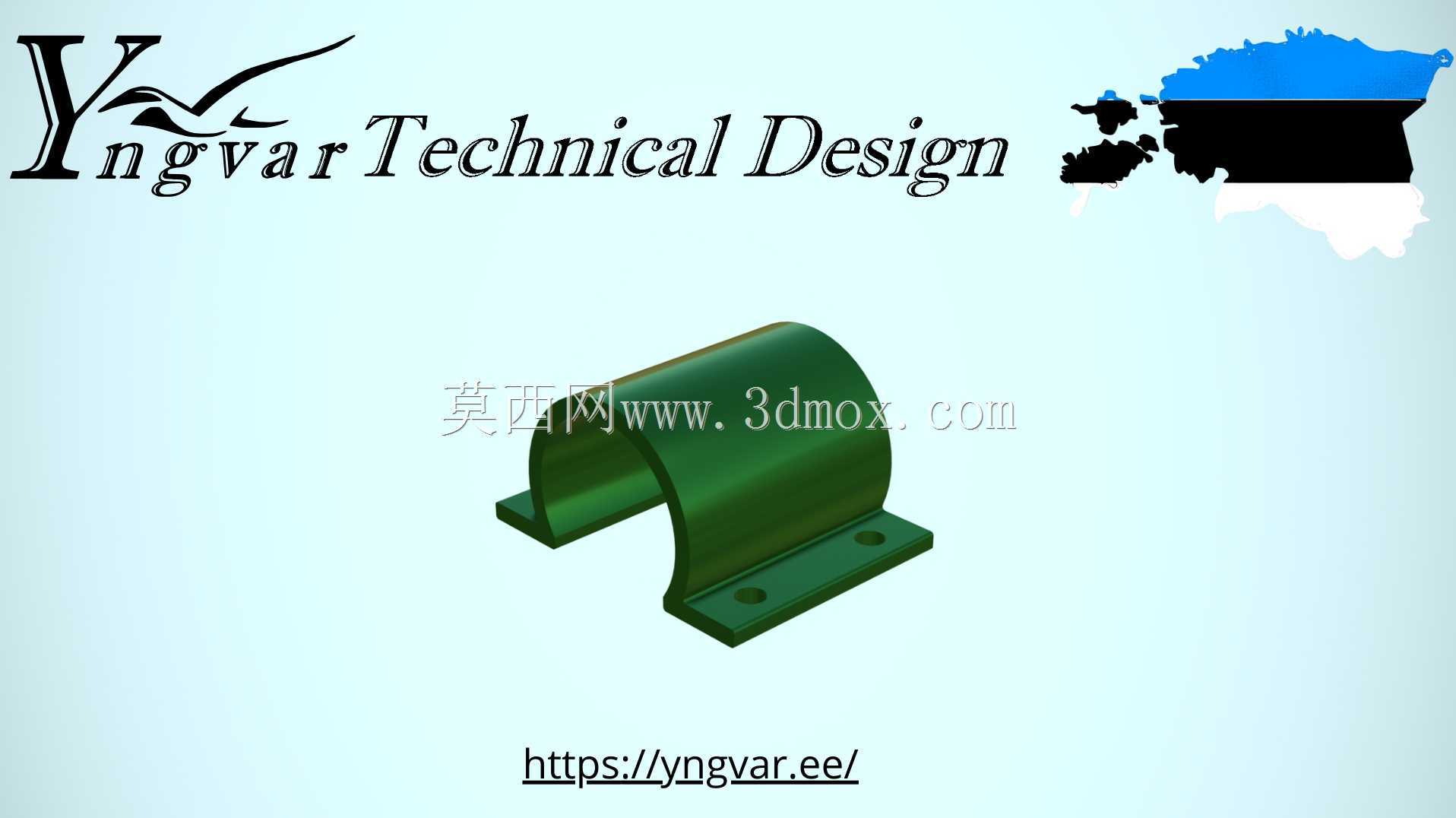

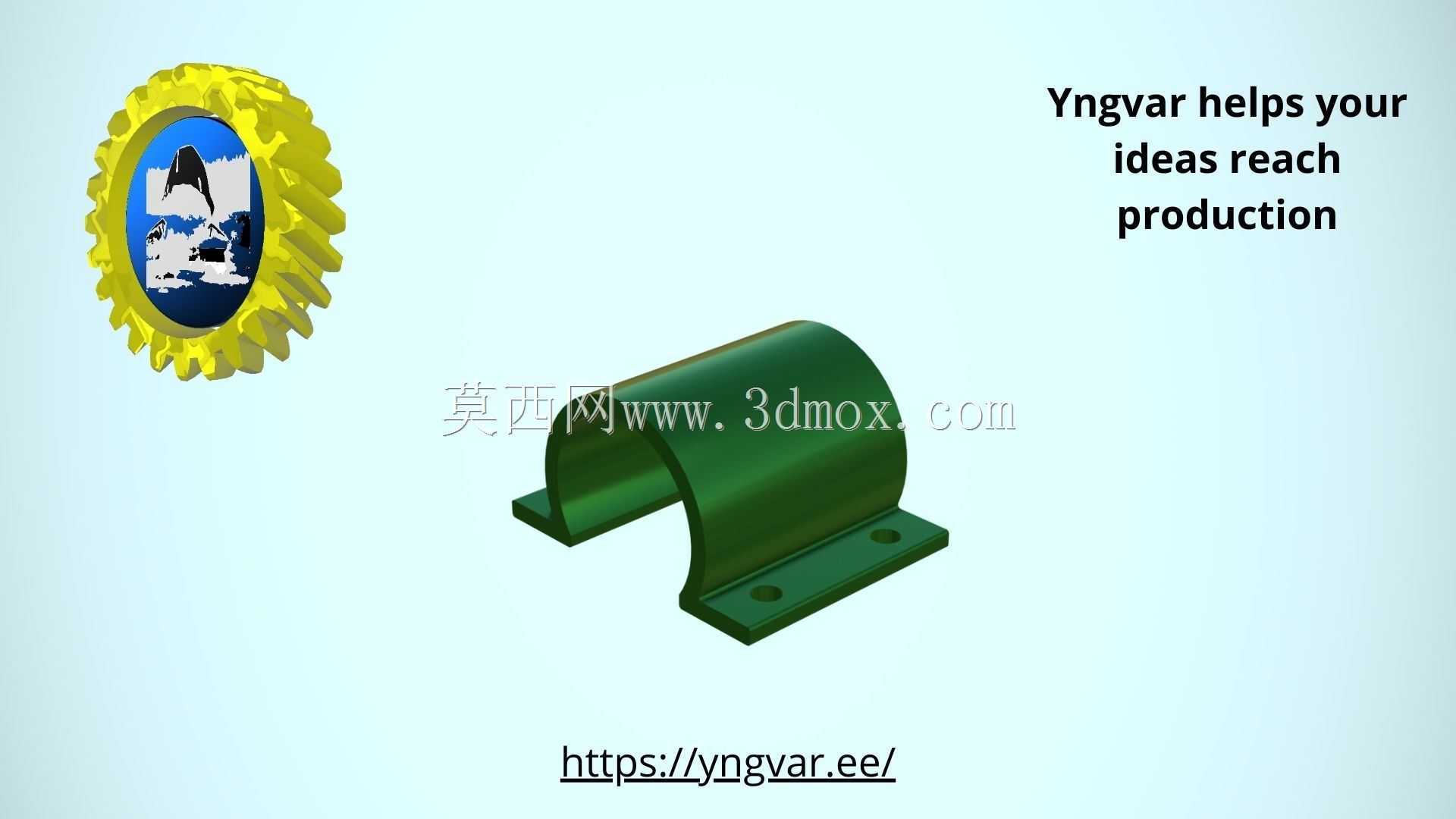

带安装底座半圆弧包覆式固定夹结构

　　从结构设计逻辑来看，主体的半圆弧曲面是核心的受力接触面，曲面的弧度公差需要控制在合理范围内，既不能因为弧度过小导致夹持时和被固定圆柱件出现线接触，造成局部应力集中压伤管件外壁，也不能因为弧度过大导致夹持间隙过大，固定后出现径向窜动。两侧延伸出的安装底座做了平直化处理，每个底座上预留了沉头安装孔，沉孔的深度刚好能把常用的内六角圆柱头螺钉头部完全埋入，不会出现螺钉头突出底座平面、影响安装贴合度的问题，安装时可以根据固定点位的布局，选择单侧锁付或者双侧同时锁付，在受力较小的轻质管线固定场景下单侧锁付就能满足固定强度要求，在有振动的设备工位比如冲压设备旁的管线固定，就需要双侧同时打螺钉，避免长期振动下夹体移位。在工业设备的管线布设、小型部件限位固定场景中，这类带双侧安装底座的半圆弧包覆式固定夹，是车间装配、设备改造环节里出镜率极高的基础五金构件。日常做设备运维、非标设备搭装的时候，经常会遇到需要把圆柱形的杆件、线束护套、小型气动管路牢牢固定在安装基板上的需求，普通的扎带固定容易出现长期受力松脱、高温环境下老化断裂的问题，而全包围式的管夹在穿装已经布设完成的管线时，需要从端部穿入，操作灵活性差，这种半开口的包覆夹结构刚好能填补这部分使用场景的空白。

　　设计这类构件的时候，首先要明确被夹持对象的外径范围，半圆弧的内径要比被夹持件的外径大0.1到0.2毫米，预留出装配时的调整间隙，同时如果是固定金属杆件，还可以在弧面内侧预留0.5到1毫米的缓冲垫粘贴槽，加装橡胶垫之后既能增大接触摩擦力，也能避免金属硬接触产生的磨损和共振异响。安装底座的厚度需要根据夹持受力来核算，常规工况下底座厚度不小于3毫米，当被夹持件重量超过5公斤或者设备振动加速度较大时，底座厚度要提升到5毫米以上，同时安装孔的中心距要和常用的铝型材安装槽间距匹配，比如适配30系列铝型材的时候，孔中心距设置为30毫米，就能直接在型材槽内滑动螺母完成安装，不需要额外打孔，大幅提升现场装配效率。

　　从实际使用的边界条件来看，这类夹体如果采用金属材质加工，表面做阳极氧化或者喷塑处理之后，可以在常规的车间温湿度环境下长期使用，不会出现锈蚀问题，如果是采用工程塑料注塑生产，还可以用在有弱腐蚀环境的化工设备周边，固定耐腐蚀管线。在做三维建模的时候，要特别注意半圆弧面和安装底座衔接位置的圆角处理，衔接处如果做直角过渡，会在注塑成型或者钣金折弯的时候产生应力集中，长期受力下容易出现断裂，通常会在衔接位置设置R2到R3的过渡圆角，分散应力。另外安装孔的位置要距离底座边缘至少2倍孔径的距离，避免锁付螺钉的时候出现边缘开裂的问题，沉孔的倒角要和螺钉头的倒角匹配，保证螺钉锁紧之后头部和沉孔面完全贴合，不会出现偏载。

　　这类固定夹的适用场景非常广，小到电子设备内部的线束固定，大到工业设备的气动液压管路排布、输送线的托辊安装定位，都能看到类似结构的身影，设计的时候不需要追求过于复杂的结构，重点是保证夹持面的贴合度、安装底座的平面度以及安装孔的位置精度，就能满足绝大多数工况的使用需求。很多新手工程师在设计这类固定件的时候，容易忽略安装时的操作空间，比如把两个安装孔的位置设置得过于靠近弧面侧壁，导致锁付螺钉的时候扳手没有操作空间，实际建模的时候要在安装孔周边预留至少10毫米的扳手操作空间，或者直接采用沉头孔用内六角扳手从上方锁付，就能规避这个问题。另外半圆弧的两端边缘要做小倒角处理，避免安装的时候锐边划伤操作人员的手，也防止刮破被固定管线的外壁保护层。
