工业传动配套张紧链执行组件

　　在各类链式传动的工业设备场景里，张紧组件的性能直接决定了整条传动链路的运行稳定性，这套张紧链执行结构，就是针对常规链传动长期运行后出现的链节磨损伸长、啮合间隙变大、传动跳齿等共性问题设计的配套功能部件。从实际应用场景来看，这类张紧结构可以适配轻工输送线、小型自动化装配设备、非标专机的链传动副，也能嵌入部分需要恒定张紧力的工装夹具动力传输路径里，替代传统固定式张紧轮需要定期人工调整的繁琐操作。

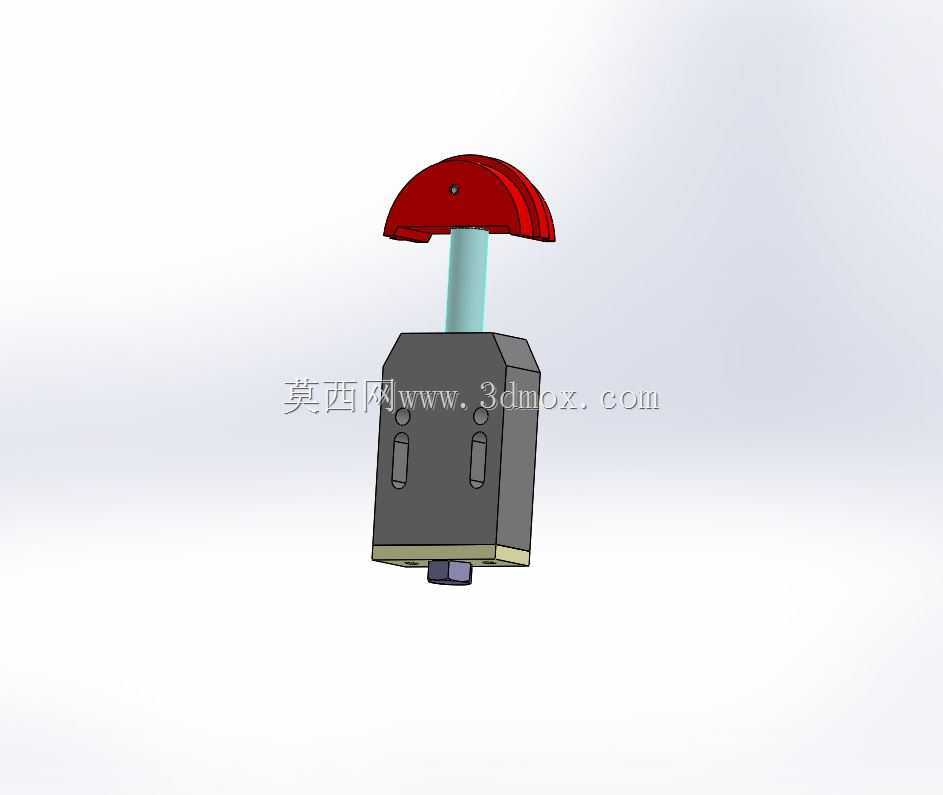

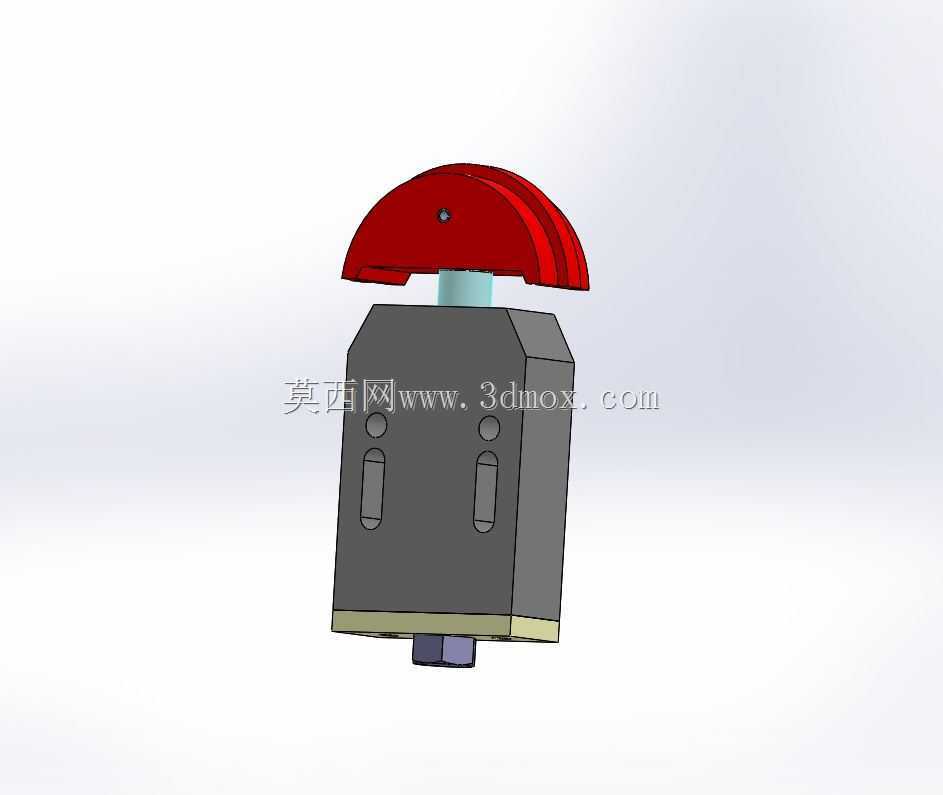

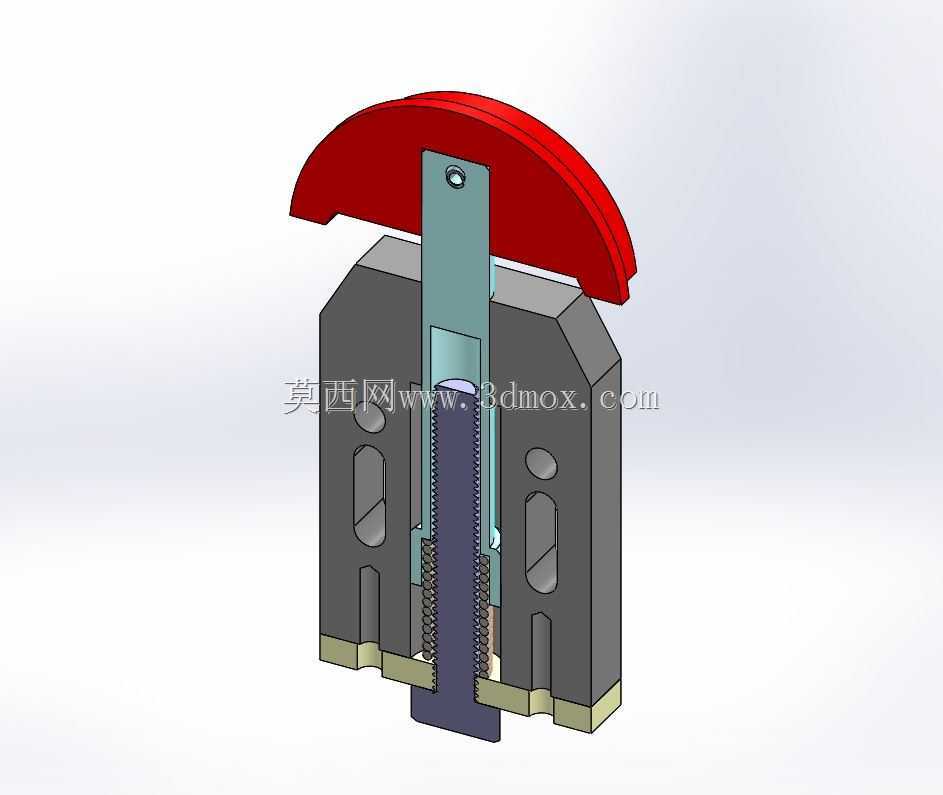

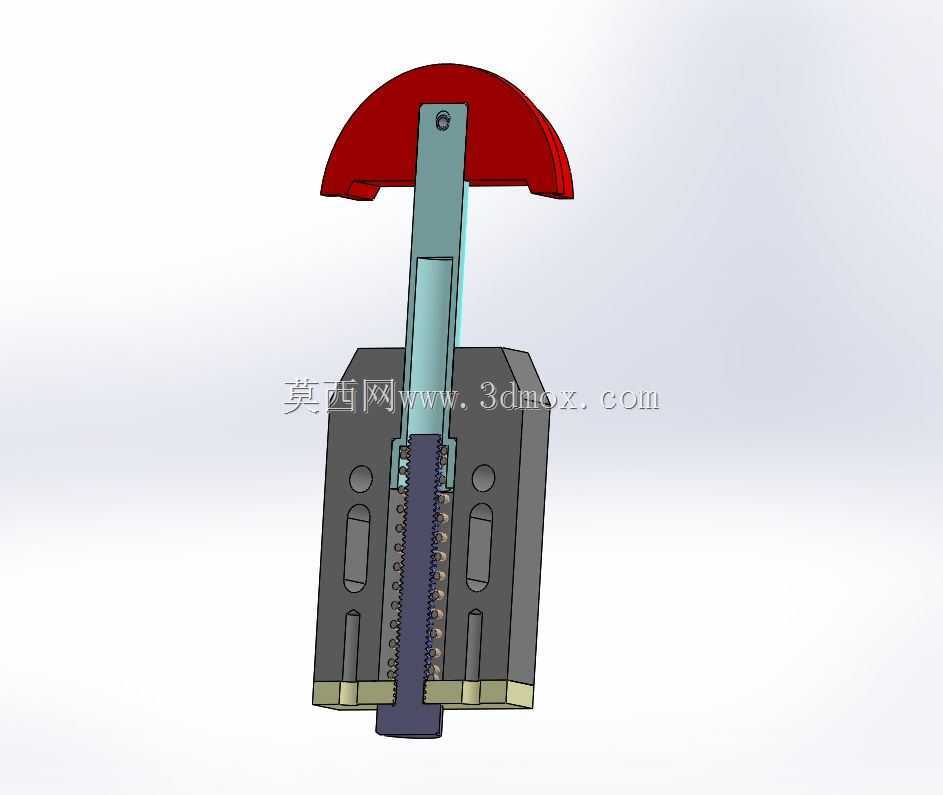

　　整套结构的功能逻辑非常清晰，顶部的弧形端盖是外露的操作与防护部件，采用半圆弧面设计，一方面可以避免设备运行过程中杂物、粉尘直接落入内部的张紧调节腔，另一方面弧形曲面没有尖锐棱角，能降低设备运维人员操作时的磕碰风险。中间的导向柱是张紧行程的运动导向载体，柱面做了等径公差控制，和下方主体的导向内孔采用间隙配合，保证张紧调节过程中不会出现径向偏摆，避免张紧力施加方向偏移导致的链条单侧磨损加剧问题。

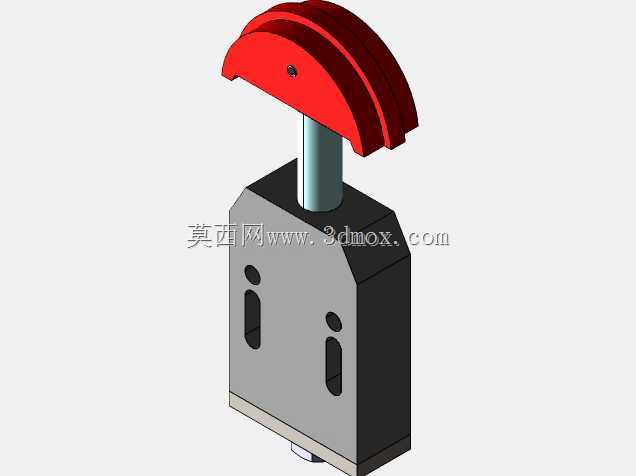

　　下方的主体块是整套组件的安装基准，块体两侧预留的长条形槽是安装固定的调节位，现场安装时可以根据链条的初始安装位置，微调主体块的固定位置，给后续的张紧行程留出足够的调节余量。主体底部的伸出轴是和张紧压头或者链节接触的施力端，轴端做了小尺寸的轴肩定位，能够匹配不同规格的接触压头，适配不同节距的传动链条使用。

　　设计思路上，这套结构没有采用复杂的弹性自动张紧结构，而是采用了手动调节+位置锁止的简单可靠方案，对于运行速度不高、张紧力不需要实时动态补偿的中低速链传动场景，这种结构的故障率远低于内置弹簧的自动张紧结构，后期维护只需要定期检查锁止位置的紧固状态即可，不需要更换弹性元件，非常适合运维条件有限的生产现场使用。

　　从安装边界来看，主体块的安装面为平面结构，可以直接固定在设备的安装基板或者型材支架上，两侧的固定槽预留了足够的横向调节空间，导向柱的伸出长度对应了最大张紧行程，安装时需要保证导向柱的运动方向和链条的松边张紧施力方向保持同轴，避免出现侧向分力导致的卡滞。顶部的操作端盖高出主体安装面一定距离，即使在设备外围有防护钣金的情况下，也不需要拆除大面积防护就可以完成张紧力的调节操作，大幅降低了日常运维的操作难度。

　　在实际选型适配的时候，需要根据所配链条的最大张紧力需求，确认主体结构的材质强度，如果是用于有腐蚀介质的生产场景，可以将外露的端盖和主体块更换为不锈钢材质，导向柱表面做硬化处理，提升耐磨性能。这套结构的所有零件都采用了规则的几何造型，没有复杂的曲面特征，加工难度低，普通的铣削、钻削设备就可以完成全部零件的加工，不需要特殊的工装夹具，非常适合非标设备设计时直接选用，或者根据实际安装空间做等比例的尺寸调整后使用。

　　很多刚接触非标设计的工程师在做链传动张紧的时候，容易忽略张紧组件的安装空间预留和调节便利性，要么把张紧结构设计在设备内部难以操作的位置，要么没有预留足够的调节行程导致链条磨损后无法补偿伸长量，这套张紧结构的布局就很好地平衡了功能可靠性和操作便利性，操作端外露、安装固定位可调、施力方向同轴，这些细节都贴合了工业现场的实际使用需求，没有多余的冗余设计，每一部分结构都对应了明确的功能需求，不管是直接套用还是作为张紧结构的设计参考，都有很强的实用价值。
