双层立柱式安装固定支架结构设计

　　这款双层立柱式支撑固定件，在小型电子设备、低压配电模块、桌面级实验装置的安装场景中应用十分广泛，日常做小型电控单元集成、桌面测试工装搭建时，经常会用到这类结构来承载上层功能模块，同时预留下层走线或安装小型附属元件的空间。从实际使用角度看，这类支撑件不需要承受大吨位载荷，核心需求是安装定位精准、层间间距稳定、固定后无明显形变，同时要兼顾轻量化与加工便捷性，适配小批量试制或3D打印快速成型的生产场景。

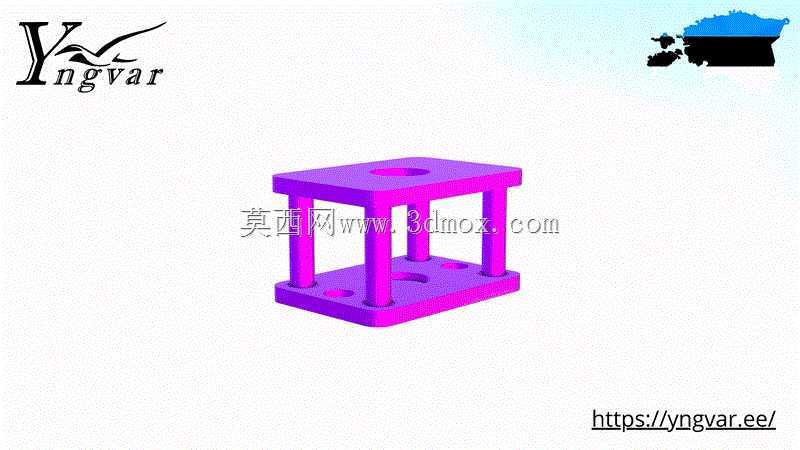

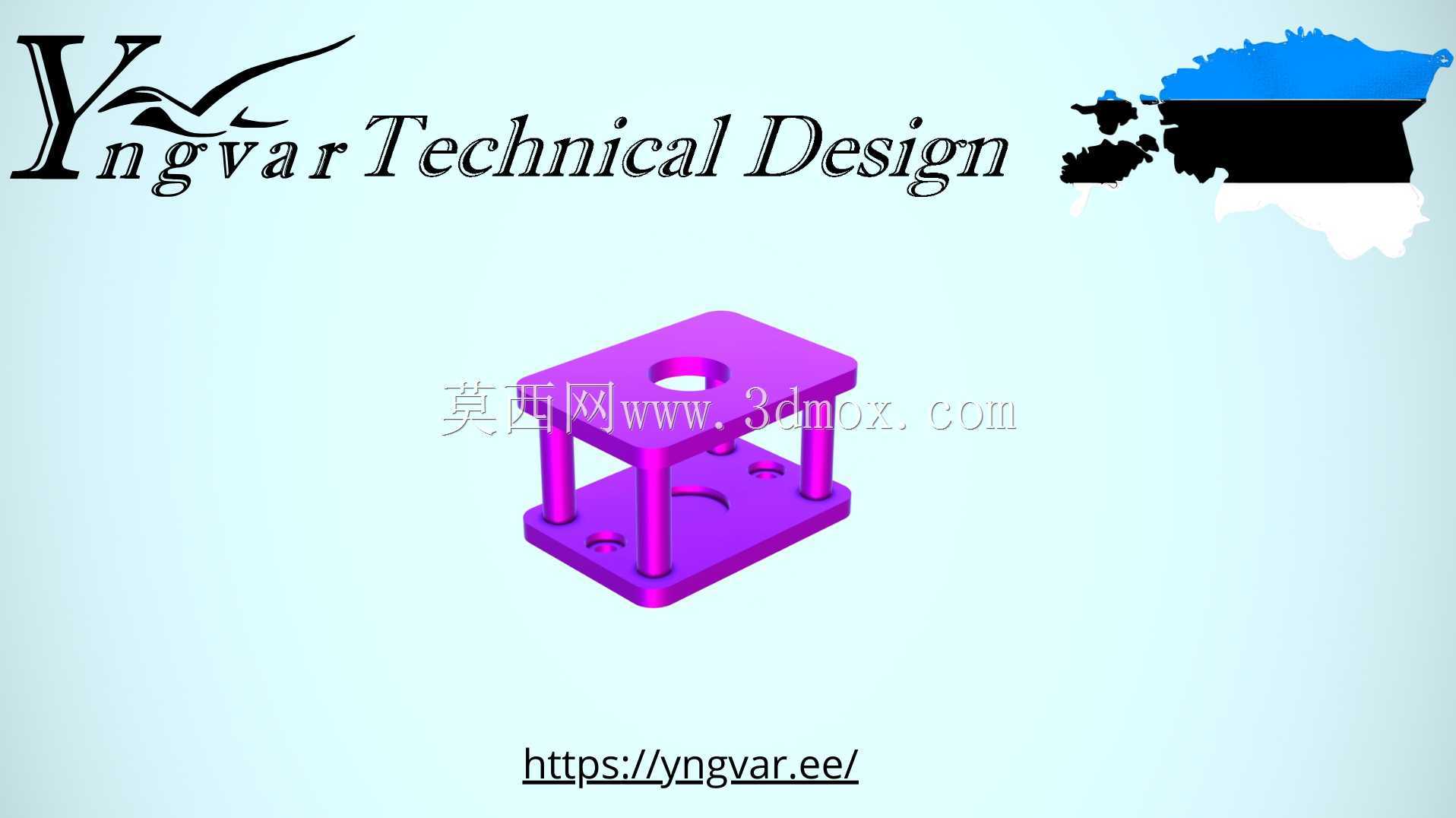

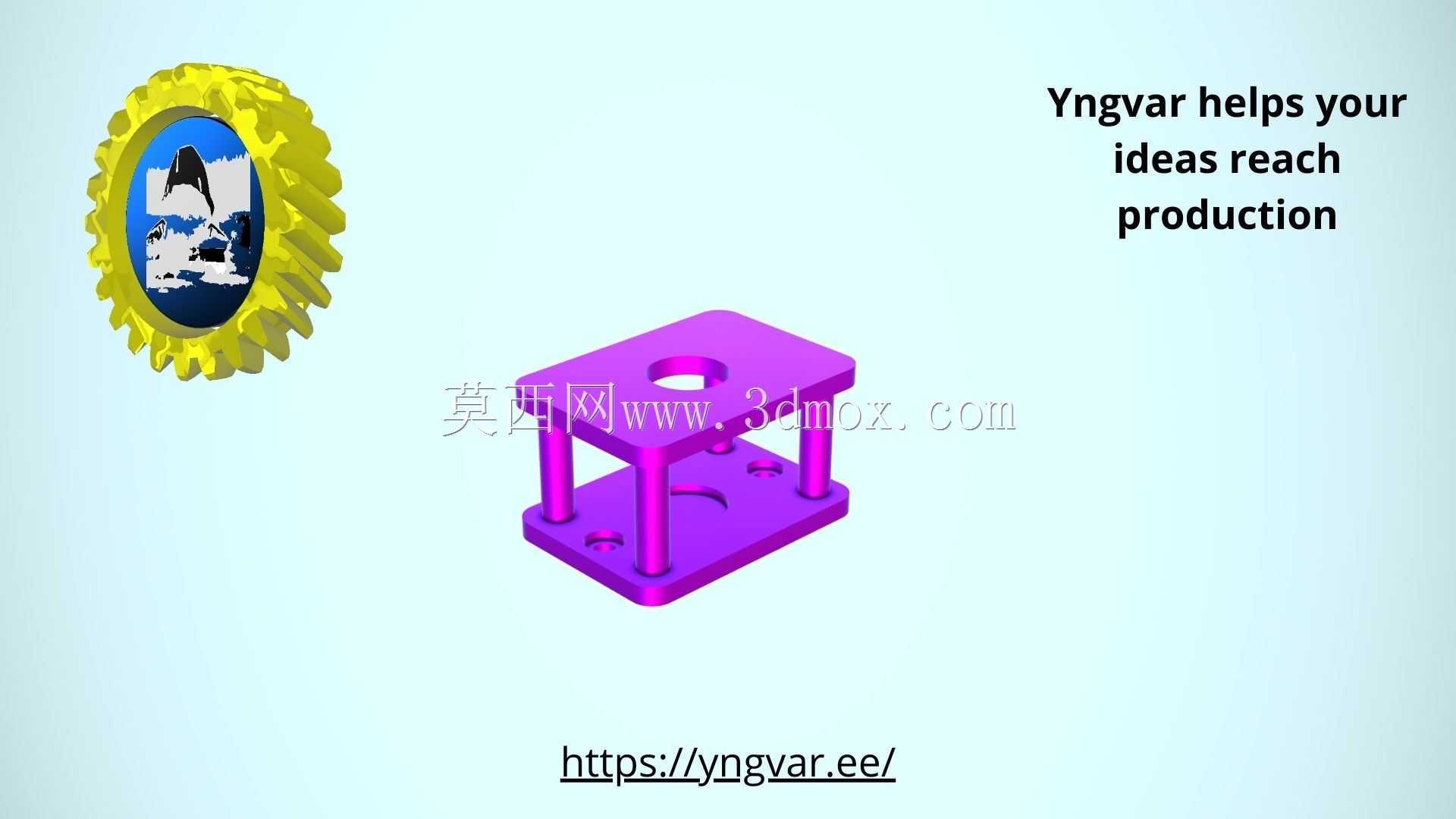

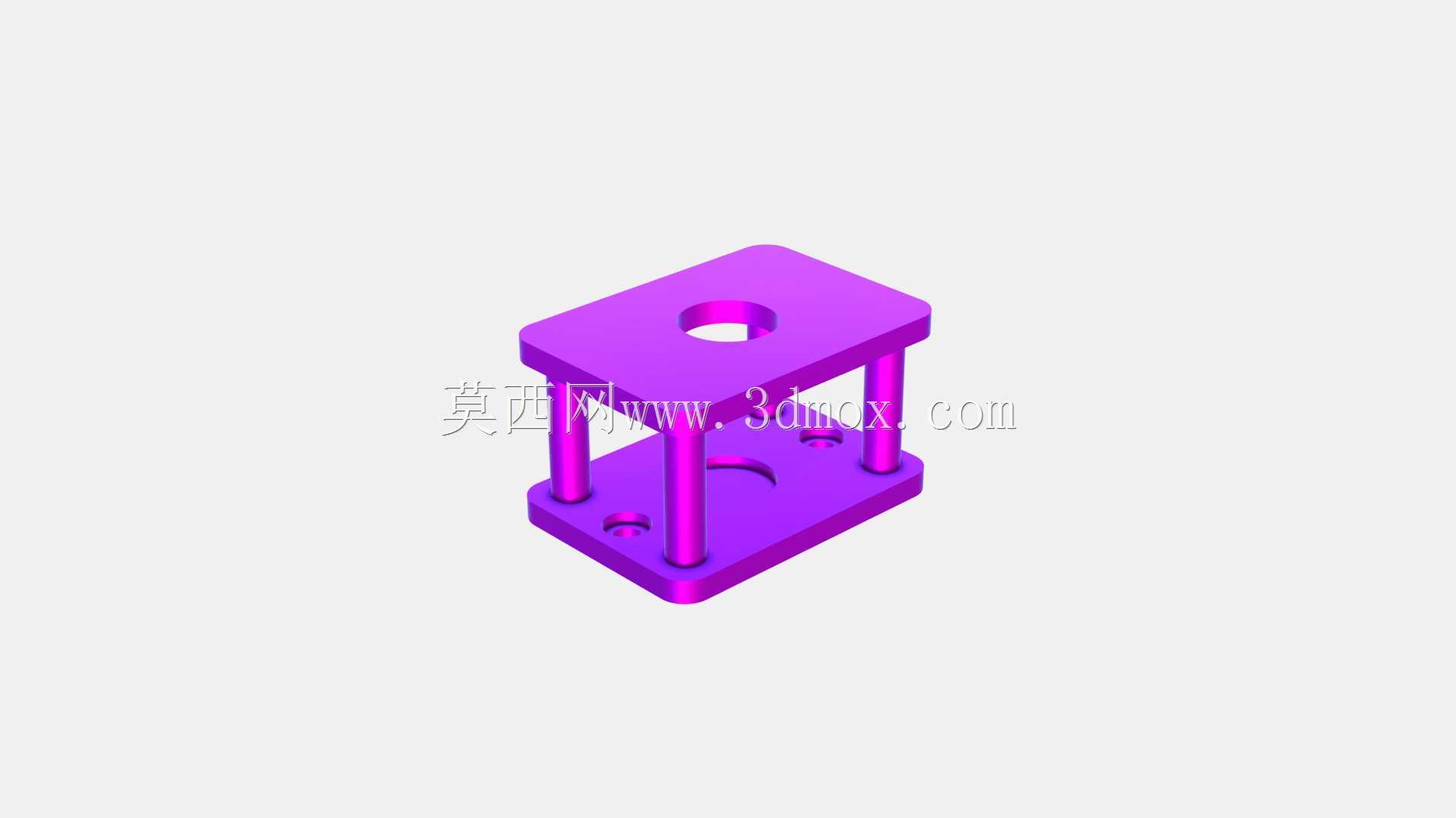

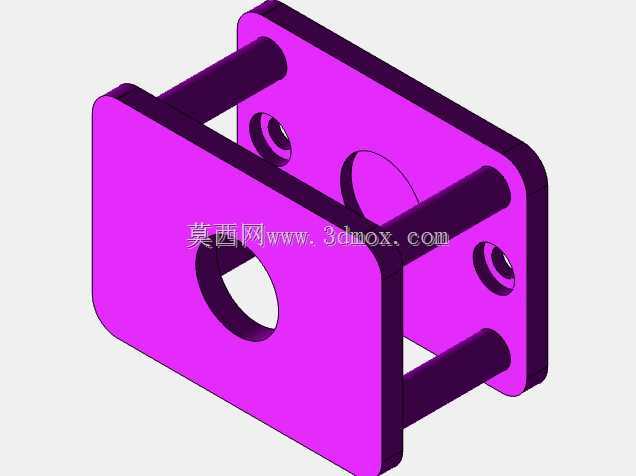

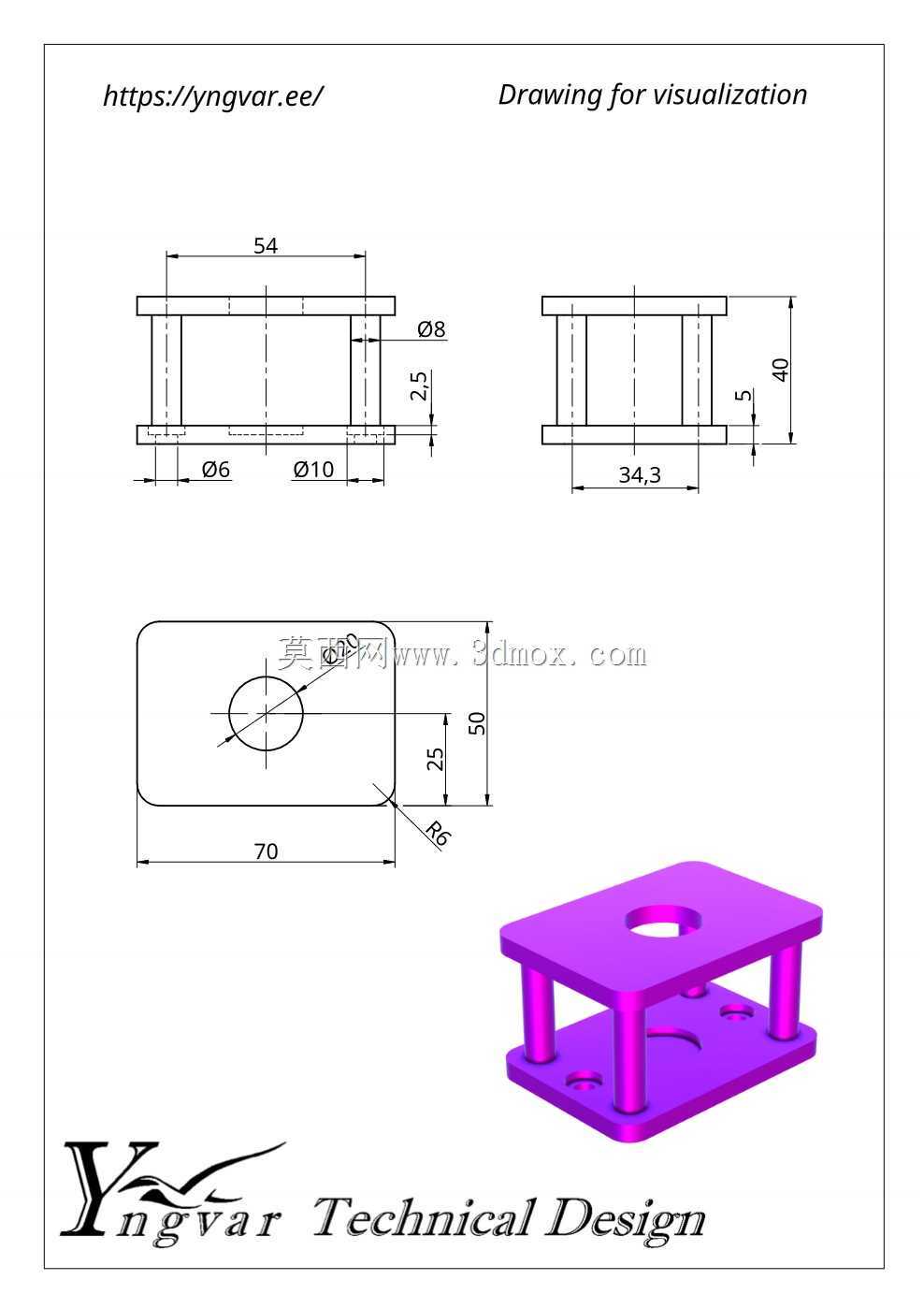

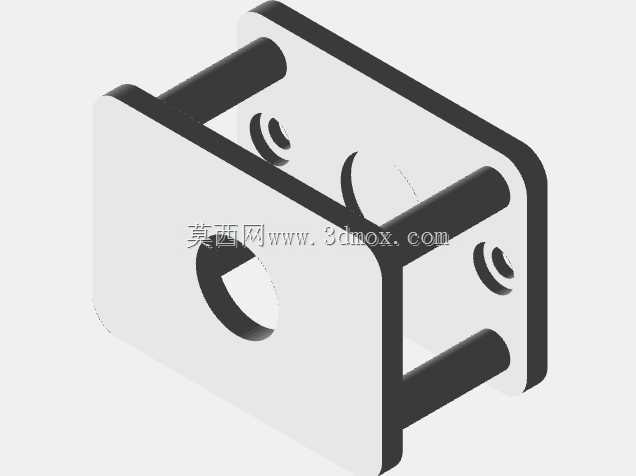

　　设计这款构件时，首先要明确安装边界：上下两层安装板的外形尺寸保持一致，板厚根据承载的模块重量做匹配，常规承载1kg以内模块时，板厚取4-6mm即可满足刚度需求，不会出现安装后板面翘曲的问题；层间的四根立柱采用等径圆柱结构，分布在安装板的四个角位，这种布局的抗扭稳定性最好，不会因为单侧受力出现层间偏移，立柱与上下板的连接采用一体化成型设计，避免额外装配带来的累积误差，也省掉了紧固件连接的工序，适合快速成型制作。上下两层安装板上都预留了对应规格的安装孔，上层板的中心大孔用于穿过待固定模块的定位柱或走线，周边的小孔用于螺丝固定上层功能件，下层板的孔位则用于将整个支架固定在安装基面，孔位的位置公差控制在±0.1mm以内，保证安装时不会出现孔位错位无法装配的问题。

　　从结构特性来看，这种开放式的双层框架结构，相比整块实体支撑块重量减轻60%以上，同时立柱之间的镂空区域可以方便布置连接线、小型接插件或是散热风道，不会出现密闭结构积热的问题，对于需要自然散热的小型电源模块、传感单元来说十分友好。在做三维建模时，立柱与安装板的连接处做了小圆角过渡，避免应力集中导致的连接处断裂，尤其是采用3D打印工艺制作时，圆角过渡可以大幅提升层间结合强度，避免打印完成后受力从接缝处开裂。安装板的边缘做了轻微的倒角处理，既可以去除加工毛刺，也能避免安装时划伤操作人员或线缆表皮。

　　实际选型使用时，需要根据上层搭载模块的重量调整立柱直径与板厚，如果搭载的是重量超过2kg的模块，就需要将立柱直径加粗2mm，同时在立柱中部增加横向加强筋，进一步提升整体结构的抗形变能力；如果是用于有振动的工况环境，比如搭载在小型运动设备上的控制模块，还可以在上下安装板的固定孔位预留减震垫的安装槽，通过加装硅胶减震垫来缓冲振动传递，避免模块受振动影响出现接线松动或元件损坏。这类支撑结构的安装兼容性很强，既可以通过螺丝刚性固定在金属基板、绝缘电木板上，也可以采用胶粘方式固定在亚克力、塑料等不方便攻丝的基面上，适配不同的安装场景需求。

　　在建模过程中，这类结构的参数化调整十分便捷，只需要修改层间高度、安装板长宽、立柱直径、安装孔位这几个核心参数，就可以快速衍生出适配不同尺寸模块的系列化支架，不需要重新绘制整体结构，能大幅缩短非标工装的设计周期。对于做小型设备原型开发的工程师来说，这类标准化的支撑结构可以直接调用，不需要从零开始设计，能把更多精力放在核心功能模块的开发上，同时这类结构的成型门槛很低，不管是采用FDM3D打印、光固化3D打印，还是采用尼龙机加工、亚克力切割粘接，都可以快速制作出可用的实物，不需要开模，非常适合原型验证阶段的快速迭代。
