NX实现的流线型曲面造型结构件

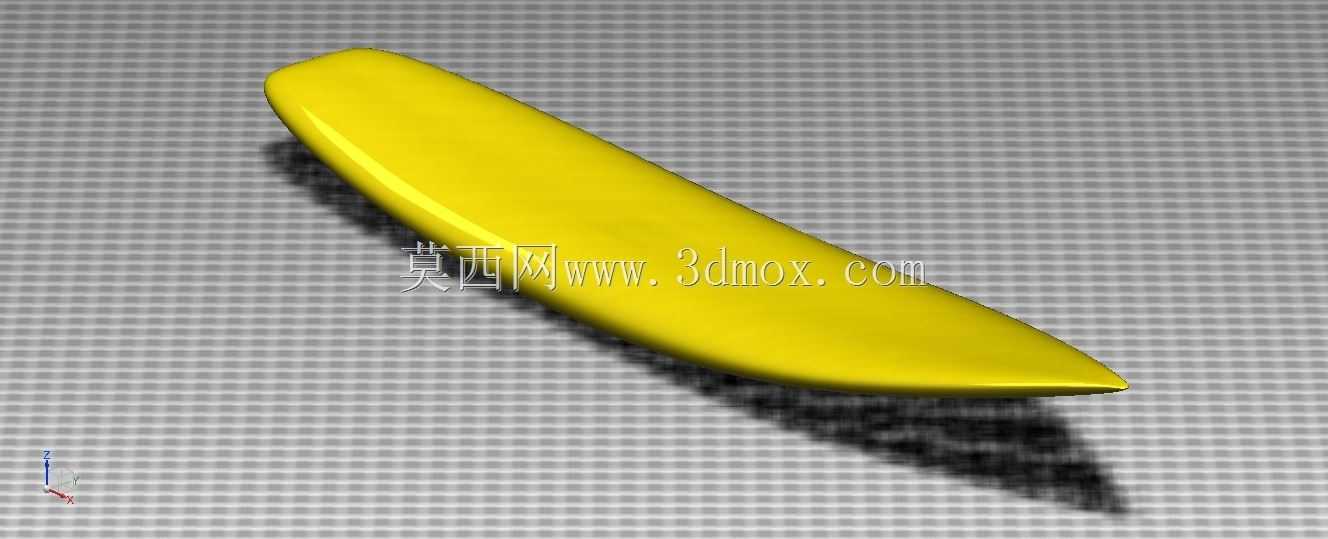

　　该曲面造型结构件在设计阶段优先考虑了流体接触场景下的减阻需求，整体采用连续G2曲率过渡的曲面构型，从一端的圆润弧面逐步收窄至另一端的尖削轮廓，全程无硬棱、无曲率突变区域，表面顺滑度可满足流体介质沿表面无扰流通过的要求，适合作为高速运动设备的外覆导流部件、流体管道内的导流结构或是手持设备的人体工学握持外壳使用。从结构边界来看，该部件整体为细长型布局，长宽比约为4:1，最大厚度出现在靠近圆润端的三分之一位置，向两端逐步平滑减薄，尖削端的厚度收窄至接近刃状，所有边缘均做了R角过渡处理，不存在应力集中的锐角区域，在实际装配时可通过背部的贴合平面与安装基座完成定位，不需要额外设计复杂的卡扣或螺栓孔位，可根据实际使用场景在对应位置二次加工安装特征，适配不同设备的安装边界要求。

　　设计过程中采用了NX的RealizeShape模块完成曲面构建，先通过草绘勾勒出三个方向的控制轮廓线，再通过放样曲面生成基础构型，随后对曲面的控制点进行逐点微调，确保每一段曲面的曲率梳都呈现连续平滑的状态，避免出现曲面褶皱、曲率反向的问题，构建完成后通过曲面偏差分析工具校验了整体曲面的光顺度，确保所有区域的曲率变化率都控制在合理区间内，不会出现后续加工时的刀具路径突变问题。

　　从实际应用场景来看，这类流线型曲面结构件可覆盖多个领域的使用需求：在流体设备领域可作为导流板安装在管道弯头、风机出口位置，降低流体通过时的阻力与涡流噪音；在交通设备领域可作为高速运载工具的外覆整流部件，减少行驶过程中的空气阻力；在消费产品领域可作为手持设备的外壳结构，贴合手掌的自然握持曲线，提升长时间握持的舒适度；在工业设计领域可作为曲面造型的参考样件，用于验证复杂曲面的建模逻辑与加工可行性。

　　该部件的壁厚设计采用了均匀渐变的方案，整体壁厚从最厚处向两端均匀减薄，不存在壁厚突变导致的注塑缩痕、3D打印应力变形等问题，不管是采用CNC铣削加工、注塑成型还是增材制造工艺，都能获得较好的成型质量，不需要额外添加支撑结构即可完成打印，铣削加工时也可通过三轴联动配合曲面精加工策略完成表面加工，表面粗糙度可达到Ra1.6以下，满足外观件的表面质量要求。在结构强度方面，由于整体采用了连续的曲面构型，相比同尺寸的平板结构具备更好的抗弯曲、抗形变能力，在受到垂直于表面的外力时，曲面结构可将外力均匀分散到整个部件表面，不会出现局部应力集中导致的断裂问题，在作为外覆件使用时可承受一定的外力冲击，不需要额外设置加强筋结构即可满足常规使用的强度要求。建模过程中全程采用参数化控制逻辑，所有轮廓线的控制点都保留了参数化关联，后续如果需要调整部件的长宽比、厚度或是曲面曲率，只需要调整对应草绘的尺寸参数即可快速生成新的构型，不需要重新构建曲面，可大幅缩短后续衍生型号的设计周期，适配不同安装空间的使用需求。
