内燃机活塞结构三维建模设计作品

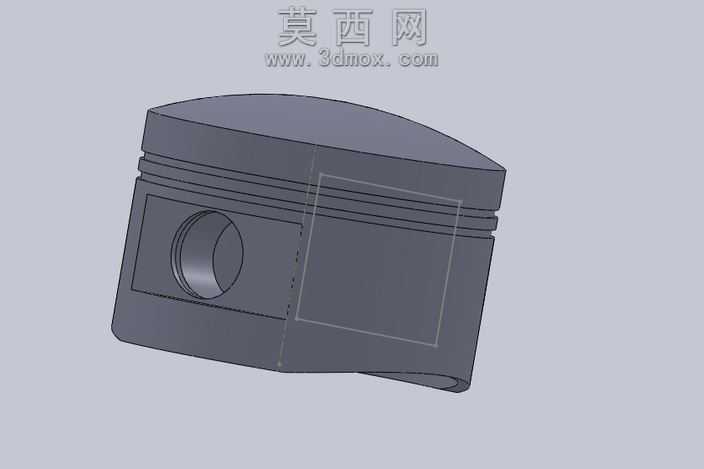

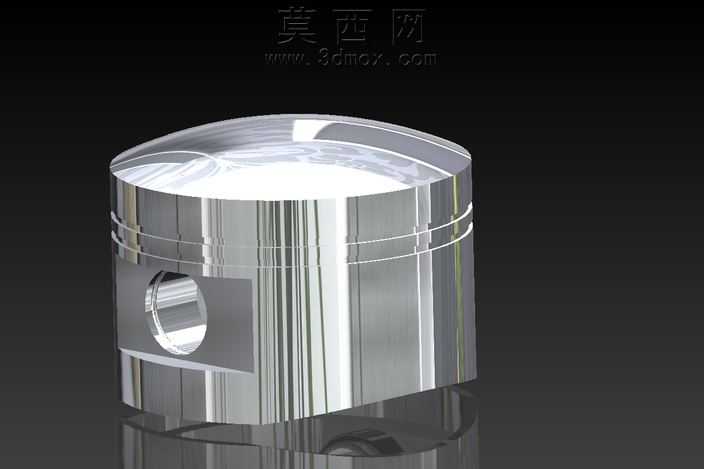

本作品为内燃机核心部件活塞的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循内燃机活塞的实际工程设计规范，完整还原了活塞的功能结构与外形特征。建模初期先梳理活塞的功能逻辑：活塞作为内燃机往复运动的核心构件，需要承受燃烧室燃气爆发压力，通过活塞销传递动力至连杆，同时配合活塞环完成气缸密封、导热等功能，因此建模时优先确定活塞的整体轮廓基准，以活塞轴线为中心建立全局坐标系，先绘制活塞顶部的轮廓草图，考虑到常规汽油机活塞的顶部造型特征，采用旋转凸台命令生成活塞的头部基体，顶部的型面按照平顶活塞的通用设计参数做平滑过渡处理，保证燃烧室配合面的结构合理性。随后进行活塞环槽区域的结构建模，在活塞头部的圆柱面上按照气环、油环的布置间距，通过拉伸切除命令生成三道环槽结构，每道环槽的宽度、深度参数均参考通用小排量内燃机活塞的设计标准，环槽的上下端面做平行度约束，保证后续活塞环装配的贴合精度，油环位置额外预留了回油孔的结构基准，还原油环刮下润滑油回流的功能结构。接下来完成活塞裙部的建模，裙部作为活塞在气缸内往复运动的导向承载结构，建模时将裙部型面做微椭圆度的结构处理，模拟实际活塞工作受热膨胀后的适配形态，避免热态下出现卡缸问题，裙部的壁厚按照等强度设计原则做渐变处理，在保证结构刚度的前提下控制整体重量，降低往复运动的惯性力。之后进行活塞销座的结构建模，在活塞裙部的两侧对称位置生成销座凸台，通过拉伸切除命令生成活塞销的安装通孔，孔的内壁做同轴度约束，保证活塞销装配后的转动灵活性，销座与活塞内腔的连接位置做圆角过渡处理，优化应力分布结构，避免工作过程中应力集中导致的结构开裂。模型的材质渲染阶段，为活塞主体赋予铸铝合金的材质属性，还原量产活塞常用的高硅铝合金材质质感，调整材质的粗糙度、金属度参数，模拟铸铝件经机加工后的表面哑光金属效果，对活塞销孔、环槽等机加工面单独调整材质光泽度，区分精加工面与毛坯面的视觉差异。整体建模过程全程遵循自上而下的结构设计思路，每一处结构都对应活塞的实际功能需求，各特征之间建立完整的参数化关联，方便后续根据不同排量内燃机的参数要求快速调整活塞直径、环槽间距、销孔直径等关键尺寸，模型的结构细节完整，可用于内燃机结构教学、装配模拟、运动仿真等场景，能够直观展示活塞的结构组成与功能逻辑，为后续的工程分析、结构优化提供可靠的三维模型基础。
