直列六缸发动机汽缸结构三维设计

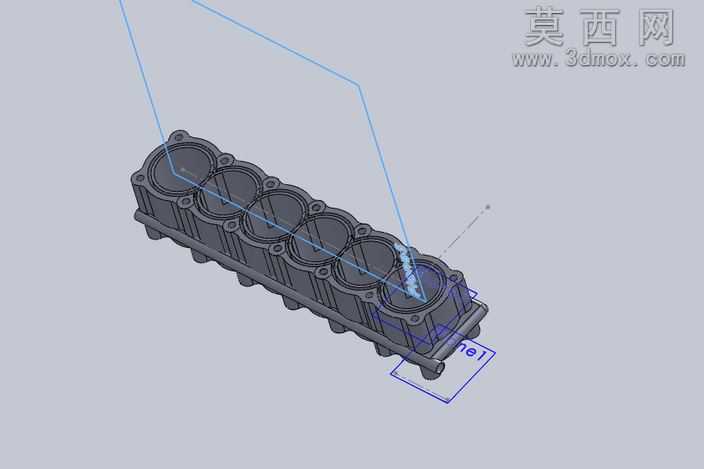

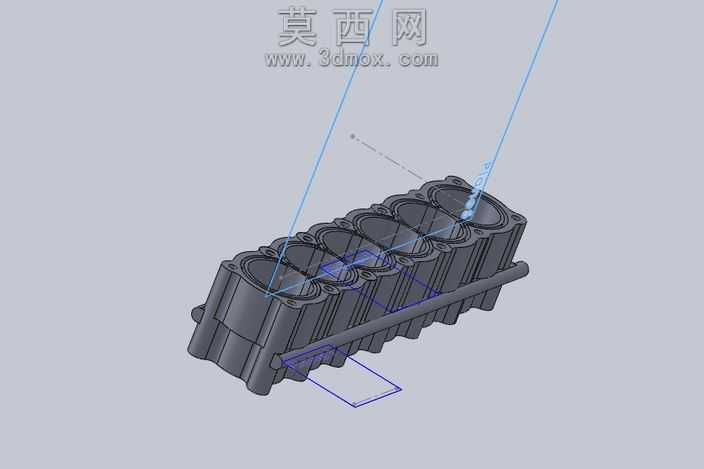

本作品为直列六缸发动机汽缸的三维参数化建模成果，建模阶段以实际内燃机缸体的工程设计逻辑为核心，首先梳理直列六缸缸体的排布规律，确定六个缸筒沿轴向等距排列的基准轴线，搭建整体装配的定位骨架，确保各缸筒中心距、缸体总长、安装基准面的尺寸完全匹配内燃机动力输出的布局要求。建模过程中优先完成缸体主体基体的构建，通过拉伸、凸台切除等基础特征塑造缸体的外部轮廓，再逐一加工六个独立缸筒的内壁型腔，保证缸筒内壁的圆柱度公差符合设计规范，同时预留出冷却水道、润滑油道的布设空间，在缸体外部集成加强筋结构，通过阵列特征完成六个缸位周边加强筋的均匀排布，提升缸体整体的结构强度，避免内燃机工作过程中因爆震压力产生结构形变。细节处理阶段，对缸体上下端面的螺栓安装孔、定位销孔进行精准阵列排布，明确每个安装孔的孔径、深度与倒角参数，匹配缸盖、油底壳的装配需求，同时对缸体侧面的附属安装位进行特征细化，预留出水泵、机油滤清器、正时机构等外围部件的安装接口。材质与渲染环节，为缸体主体赋予铸铝合金材质，调整材质的粗糙度、金属度参数还原铸造缸体的哑光金属质感，对缸筒内壁、安装孔加工面赋予精铣钢质材质，通过高光与哑光的质感对比区分加工面与铸造面，渲染阶段采用正交视角搭配柔和的工业环境光，清晰呈现缸体的整体排布结构与局部细节特征，同时通过半透明辅助线标注各缸筒的中心轴线与装配基准，直观展示直列六缸的布局特点。整个建模过程严格遵循机械设计的装配逻辑，所有特征参数均可编辑调整，可直接用于内燃机结构教学、动力总成装配模拟、缸体性能仿真分析等场景，完整还原了直列六缸发动机汽缸的结构特点与设计细节。
