金戒指加工专用自动化组装设备结构

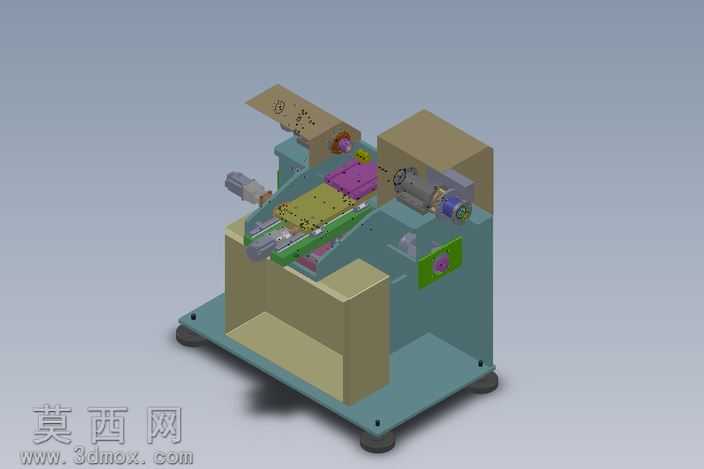

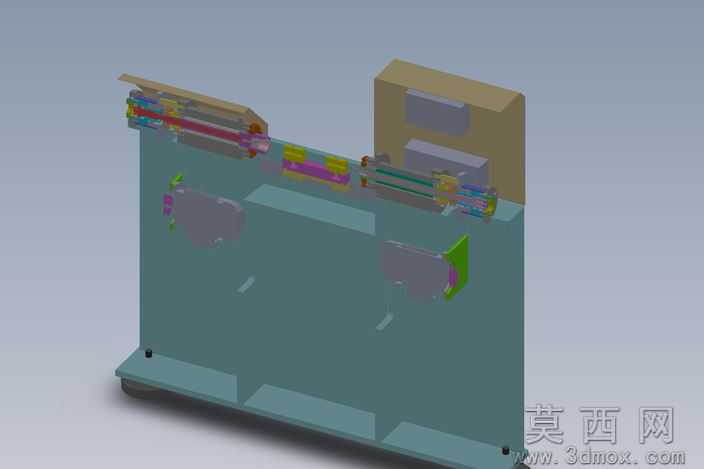

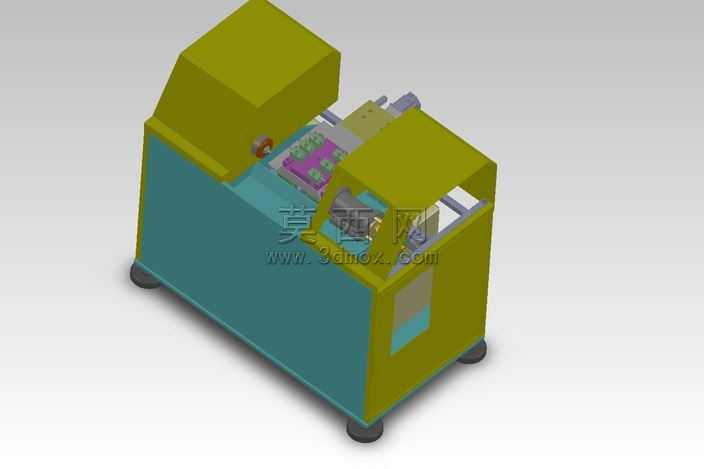

本模型为金戒指加工环节使用的专用自动化组装设备，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了1:1还原，确保各零部件的装配关系完全符合实际生产的公差要求。模型渲染阶段采用了工业级写实渲染方案，针对设备不同部位的材质特性进行了精细化的材质参数调整：设备底座采用铸铁材质，赋予了哑光深灰的金属质感，还原铸铁件表面细微的磨砂纹理与厚重的金属质感；机身主体的钣金护罩采用米黄色烤漆材质，调整了材质的反光度与粗糙度参数，还原烤漆表面平整细腻、带有柔和漫反射的视觉效果；内部的传动导轨、气动元件、定位夹具等功能部件，分别赋予了抛光金属、工程塑料、橡胶等差异化材质，通过光影的层次变化清晰区分不同功能模块，让整体模型的结构展示更加直观清晰。从结构设计来看，设备采用立式框架布局，底部设置四个可调式减震脚轮，既可以保证设备放置的稳定性，也方便生产车间内的位置调整；底座上方集成了双工位进料模组，采用线性导轨搭配伺服驱动的传动结构，能够实现金戒指胚件的精准上料与工位切换；中部核心加工区域设置了多组可调节定位夹具，针对金戒指的环形结构设计了仿形定位槽，能够适配不同圈号的金戒指装夹需求，夹具旁集成了气动压合组件与微调机构，可完成戒指配件的精准压装与位置校准；设备两侧设置了驱动模组与控制元件安装位，预留了标准的电气走线槽与气动管路排布空间，整体结构紧凑，功能分区明确，没有冗余的结构设计。设计思路围绕首饰加工的高精度、低损耗需求展开，针对金戒指加工过程中易刮花、定位精度要求高的特点，所有与工件接触的夹具部位都设计了软质防护结构，避免加工过程中对金戒指表面造成损伤；传动结构采用高精度伺服搭配线性导轨的组合，将重复定位精度控制在微米级，满足金戒指精细加工的精度要求；整体设备采用模块化设计思路，各个功能模组均可独立拆装，方便后期的设备维护与工装更换，能够适配小批量多款式的金戒指加工生产需求，模型完整还原了设备的装配逻辑与运动关系，可用于设备的方案展示、结构优化以及生产前的装配模拟验证。
