摩托车点火线圈壳体组装结构设计

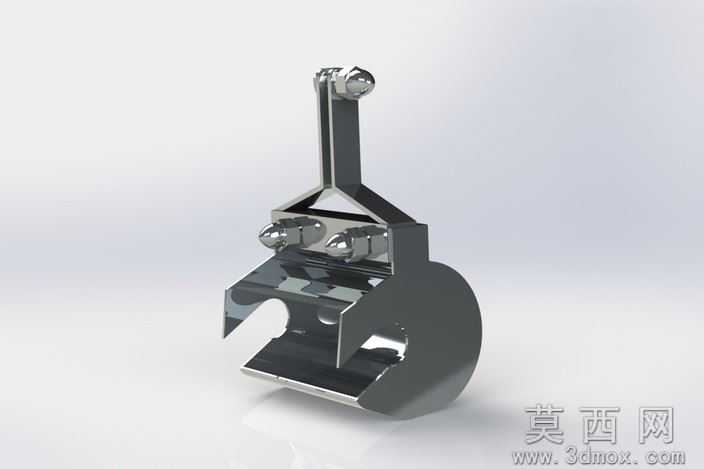

本作品为摩托车点火系统配套的线圈壳体组装三维结构，采用SolidWorks完成全参数化建模，建模过程遵循机械装配设计的基准统一原则，以壳体基座为核心装配基准，依次完成接线端子、固定支架、连接臂、防护外壳等部件的配合约束，所有配合关系均贴合实际生产装配逻辑，包含同轴配合、面重合配合、间隙配合等多种装配约束类型，可完整模拟部件组装的实际流程。模型渲染阶段采用金属镀铬材质作为主体外观材质，通过调整材质的反射率、粗糙度、环境光遮蔽参数，还原金属构件的高反光金属质感，背景采用渐变浅灰环境，搭配柔和的三点布光方案，主光源从侧上方45度投射，突出构件的棱角结构与曲面过渡，辅助光源补全暗部细节，避免金属暗部死黑，顶光勾勒构件顶部轮廓，让整体渲染效果清晰展现各部件的形态特征。结构设计上，基座采用半圆弧包裹式结构，可适配圆形线圈的安装定位，侧面开设的缺口结构为线圈接线端预留走线空间，上方的立式支架带有球形铰接端头，可实现与摩托车车体安装位的角度微调，支架两侧对称设置的球形凸起为接线端子的固定卡位，可避免车辆行驶震动导致接线松脱，底部的承托结构带有弯折翻边，既提升壳体整体结构强度，也可对线圈底部形成防护，防止行驶过程中飞溅的泥水、砂石侵蚀线圈本体。设计思路围绕摩托车点火线圈的实际使用场景展开，兼顾结构稳定性、装配便捷性与防护性能，所有部件的壁厚、圆角、安装孔位均参考通用摩托车电器件的设计规范，模型同时导出STEP、IGES、STL等通用格式，可适配不同三维软件的编辑、仿真与3D打印需求，能够为摩托车点火系统配件的设计改型、教学演示提供完整的三维结构参考。
