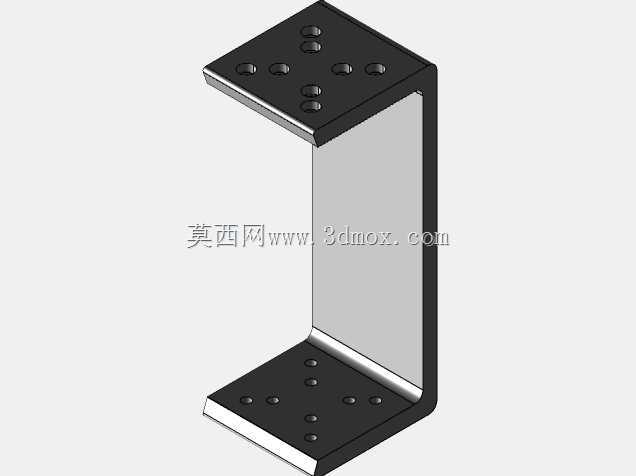

面对面布置双无刷电机C型安装固定座

　　在小型三相发电实验台、对置式电机测试工装、教学演示类机电装置的搭建过程中，经常会遇到两台无刷电机需要同轴面对面布置的安装需求，这类场景下常规的平板安装座无法同时满足两台电机的同轴度固定、安装空间避让以及结构刚性要求，这款C型结构的安装固定座正是针对这类特定安装场景设计的结构件。从实际使用场景来看，这类对置双电机布置常见于电机反拖发电实验、机电原理教学演示装置、小型对旋动力测试台等场景，两台A2212规格的无刷电机分别固定在C型座上下两个平行的安装面上，输出轴沿同一轴线相对布置，中间预留足够的空间用于安装联轴器、扭矩传感器或者演示用的发电演示组件，避免两台电机安装后出现轴系干涉或者外壳碰撞的问题。从功能特性上看，该安装座采用一体化折弯式C型结构，上下两个安装面保持严格的平行度公差，垂直连接的侧壁提供足够的结构刚性，避免电机运行时产生的振动导致安装面变形，影响轴系对中精度。上下安装面的安装孔位完全按照A2212(16x19)规格无刷电机的标准安装孔距设计，所有安装螺纹孔均适配M3规格螺钉，安装时无需额外打孔或者制作转接板，直接将电机通过M3螺钉固定在对应安装面即可，能够大幅缩短实验装置或者测试工装的搭建周期。

　　设计思路上，这款安装座没有采用分体式拼接的结构，而是选择一体化的C型折弯结构，主要是考虑到对置电机安装时对两个安装面的平行度、同轴度要求较高，分体式结构在拼接时容易产生装配误差，长期运行后拼接位置也容易出现松动，一体化结构可以从加工层面保证两个安装面的位置精度，同时减少装配环节的误差累积。上下安装面的孔位采用对称式布局，每个安装面设置6个M3螺纹孔，除了适配标准A2212电机的四个固定孔位之外，额外预留的孔位可以兼容同安装尺寸的其他型号小型电机，或者用于安装传感器、限位块等附加组件，提升结构的通用性。

　　侧壁部分采用等厚度的板材设计，在保证结构刚性的前提下尽可能控制整体重量，同时侧壁与上下安装面的连接处采用圆角过渡，避免应力集中，提升结构的抗疲劳强度，即使电机长期运行产生持续振动，连接处也不容易出现开裂或者变形的问题。从安装边界来看，该安装座的上下安装面间距经过精确计算，两台A2212电机固定后，两个输出轴端之间的预留空间足够容纳常规的小型联轴器、发电演示用的线圈组件或者扭矩测试片，不会出现空间不足导致组件无法安装的问题；安装座的整体外轮廓尺寸紧凑，不会占用过多的工作台空间，底部安装面除了电机固定孔之外，也可以通过额外的紧固件将整个安装座固定在工作台面或者设备基板上，保证整体结构的稳定性。

　　实际装配过程中，只需要先将两台电机分别固定在上下安装面，调整轴系对中后锁紧固定螺钉，再将整个安装座固定在设备基座上即可完成安装，不需要复杂的调整工序，非常适合教学实验、快速原型搭建这类需要快速组装、同时保证一定安装精度的场景。结构的表面处理采用常规的金属氧化或者喷塑工艺即可，能够满足日常实验环境下的防锈、耐磨要求，不需要特殊的表面处理工艺，加工成本较低，适合小批量制作或者个人DIY场景使用。在结构强度校核层面，针对A2212电机运行时产生的径向振动和轴向力，C型结构的侧壁厚度能够提供足够的支撑刚度，不会出现安装面下塌或者侧壁晃动的问题，即使电机在较高转速下运行，整个安装结构也能保持稳定，不会因为共振产生额外的噪音或者轴系偏移问题。
