三爪式环形连接固定机械零件结构

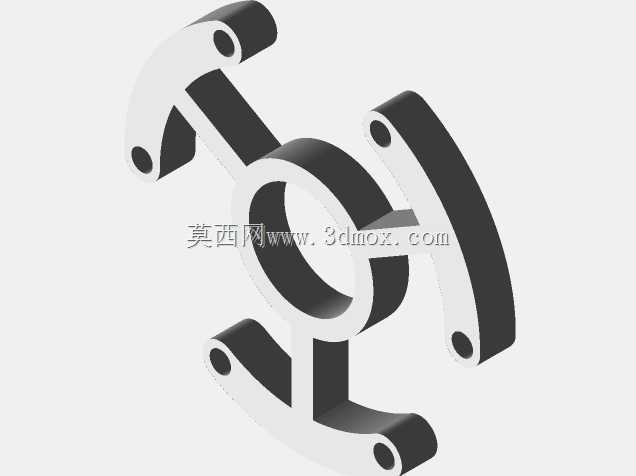

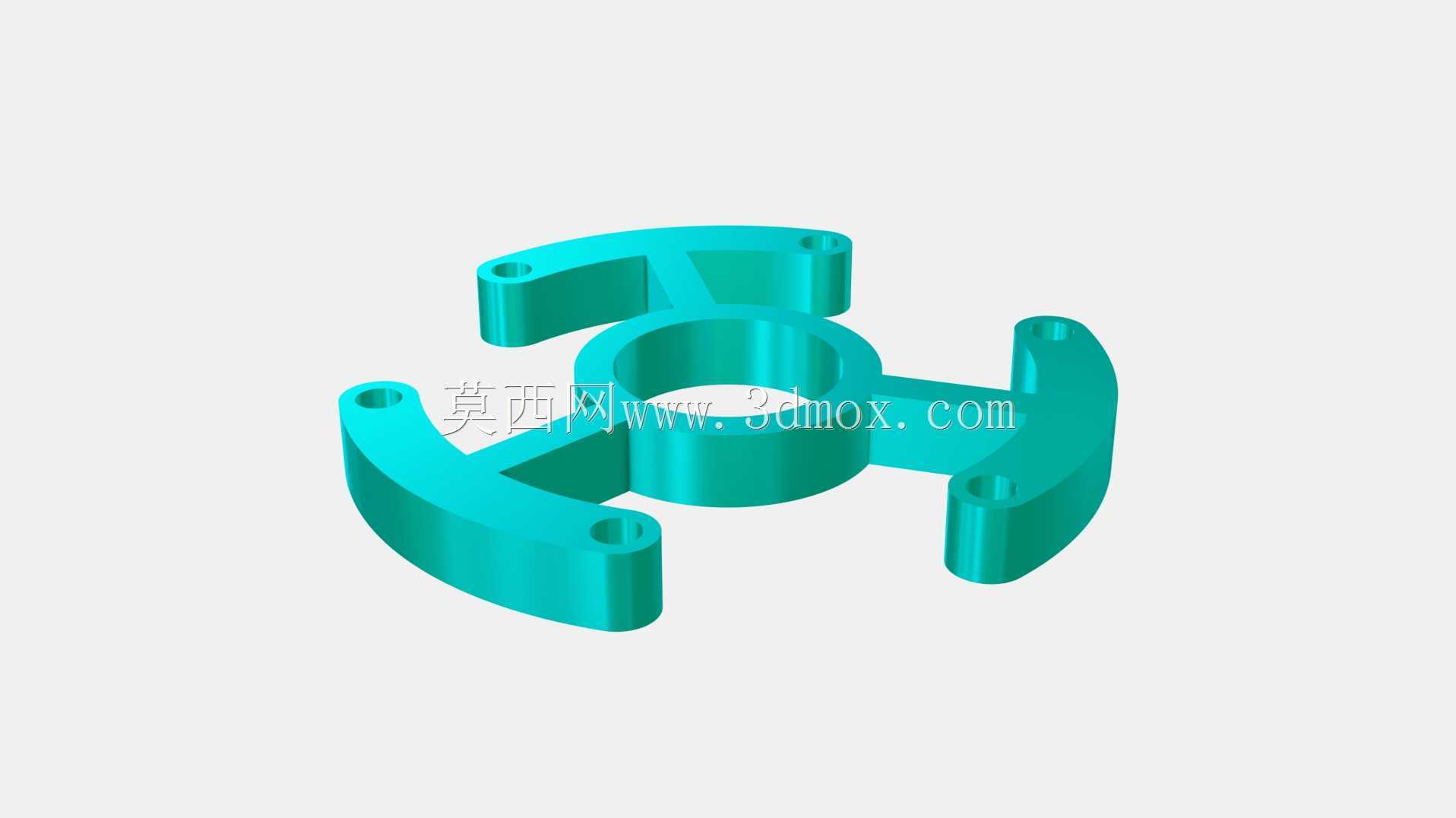

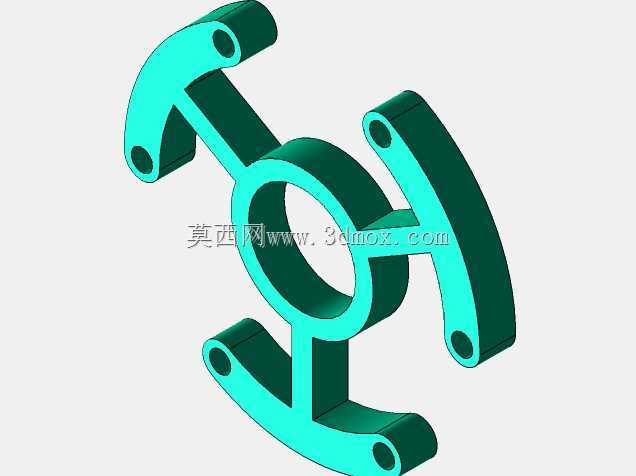

　　该零件属于机械系统中的环形连接定位构件，核心采用三爪均布式结构设计，主体为中心环形基座搭配三个向外延伸的支臂，每个支臂末端预留同轴安装孔，可通过标准紧固件完成与相邻构件的刚性连接，整体结构对称度高，受力传递路径清晰。从实际应用场景来看，这类构件常出现在需要周向定位、多点支撑的传动或固定工位中，比如小型旋转机构的基座连接、管路系统的环形固定支架、轻型自动化设备的工位转接件，也可作为3D打印工艺验证的典型样件，用于测试增材制造过程中悬垂结构、薄壁特征的成型精度。

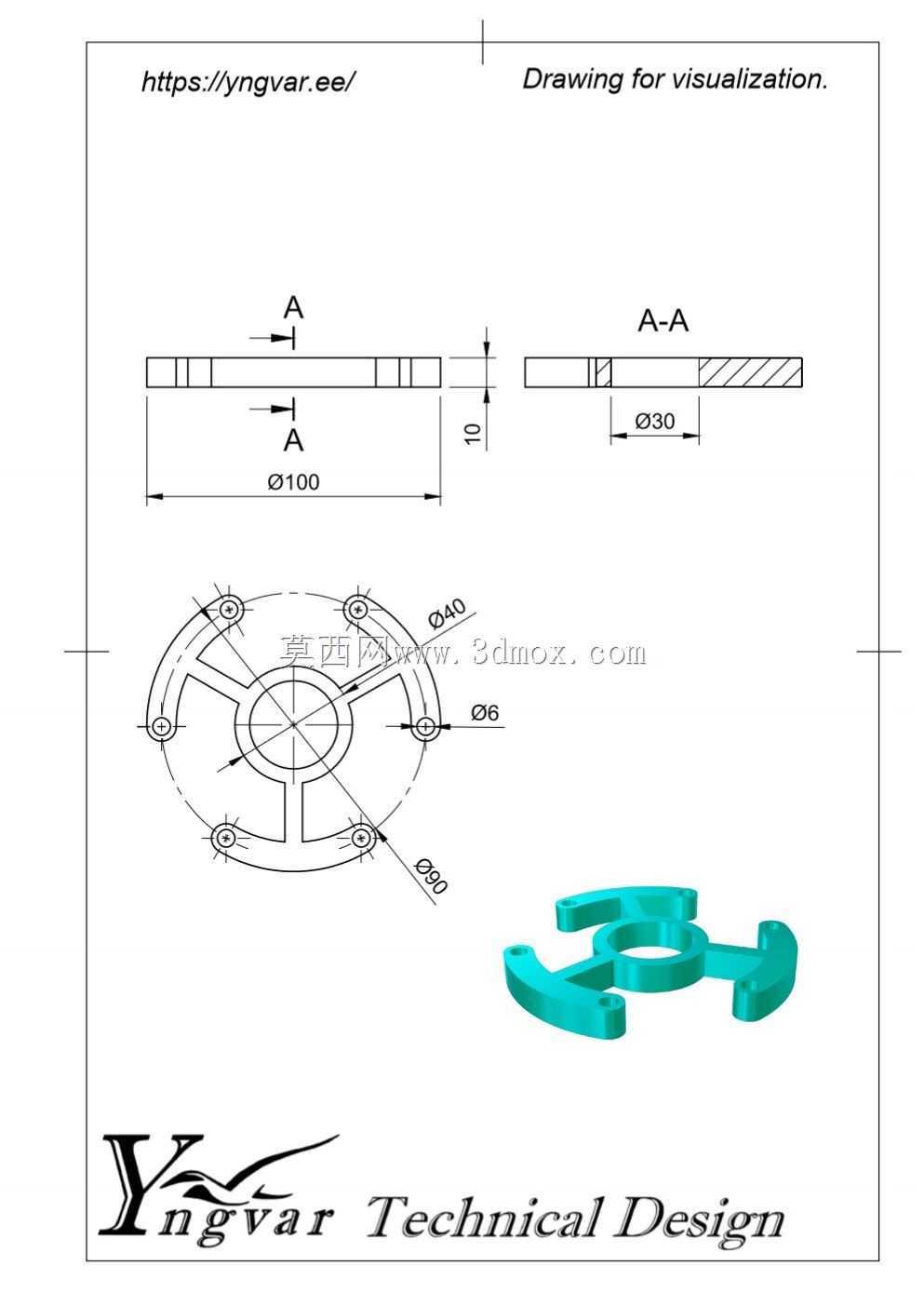

　　设计思路上，中心环的内孔尺寸根据适配的轴类或管类构件外径确定，预留合理的装配间隙，避免过盈装配导致的应力集中，同时环体厚度经过受力校核，在满足径向承载需求的前提下尽可能缩减壁厚，降低整体重量。三个支臂采用等角度120°均布排布，这种排布方式能让每个安装点的受力均匀分散，避免单侧受力过大引发的结构变形，支臂与中心环的衔接处做了圆弧过渡处理，消除直角应力集中点，提升零件的抗疲劳寿命，在长期受交变载荷的工况下也能保持结构稳定性。支臂末端的安装孔采用沉孔设计，可让紧固件头部完全埋入零件表面，不会突出干涉相邻部件的运动轨迹，安装孔的位置度公差控制在合理范围内，保证装配时三个固定点能精准对接安装基面的螺纹孔，减少装配应力。

　　从安装边界来看，零件的整体外缘由三个支臂的最外端构成，安装时需要预留对应直径的圆形安装空间，支臂下表面与安装基面完全贴合，保证支撑的平稳性，中心环的轴向高度与支臂厚度保持一致，整体为等厚结构，既适合传统的铣削加工，也适配FDM、光固化等3D打印工艺，打印时无需添加过多支撑，成型后后处理工作量小。在功能特性方面，该零件主要承担周向定位、多点固定、载荷分散传递的作用，相比两爪式固定结构，三爪结构的对中性更好，安装后不会出现偏摆问题，相比四爪结构又减少了紧固件的使用数量，降低装配复杂度，在对重量敏感、安装空间有限的轻型设备中优势明显。

　　实际选型应用时，需要根据承载需求确定零件的材质，若用于普通工位固定，可采用ABS、PLA等工程塑料通过3D打印快速制作，若用于有一定强度要求的传动场景，可选用铝合金、不锈钢等金属材料通过CNC铣削成型，安装时三个紧固件需要采用对角交替拧紧的方式，避免单个支臂受力过大导致零件翘曲变形。这类结构的设计逻辑也可延伸到更多场景，比如调整支臂长度适配不同的安装孔距，改变中心环内径适配不同直径的穿过件，在支臂上增加减重孔进一步降低零件重量，或是在中心环内壁增加防滑纹路提升与穿过件的抱紧力，都能在保留核心结构优势的前提下拓展适用范围。在三维建模过程中，这类对称结构可先绘制单支臂的截面草图，通过环形阵列完成整体结构的构建，能有效提升建模效率，同时保证三个支臂的尺寸一致性，建模时需要重点关注衔接处的圆角参数、安装孔的沉孔深度、中心环的壁厚尺寸，这些参数直接影响零件的实际装配效果和结构强度，需要结合具体的应用工况做针对性调整，避免出现装配干涉、强度不足等问题。
