Jawa50系列摩托车配套化油器结构

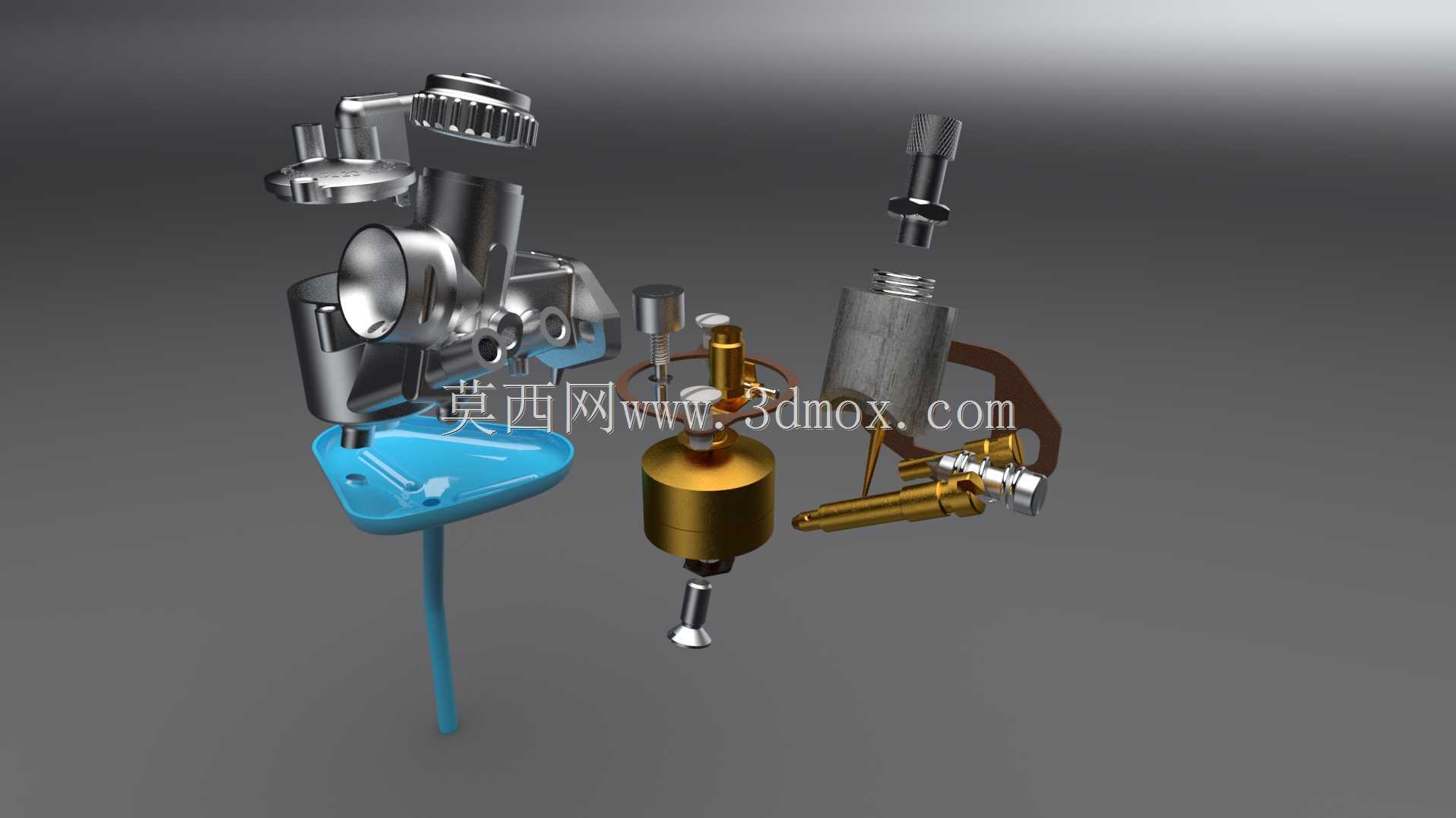

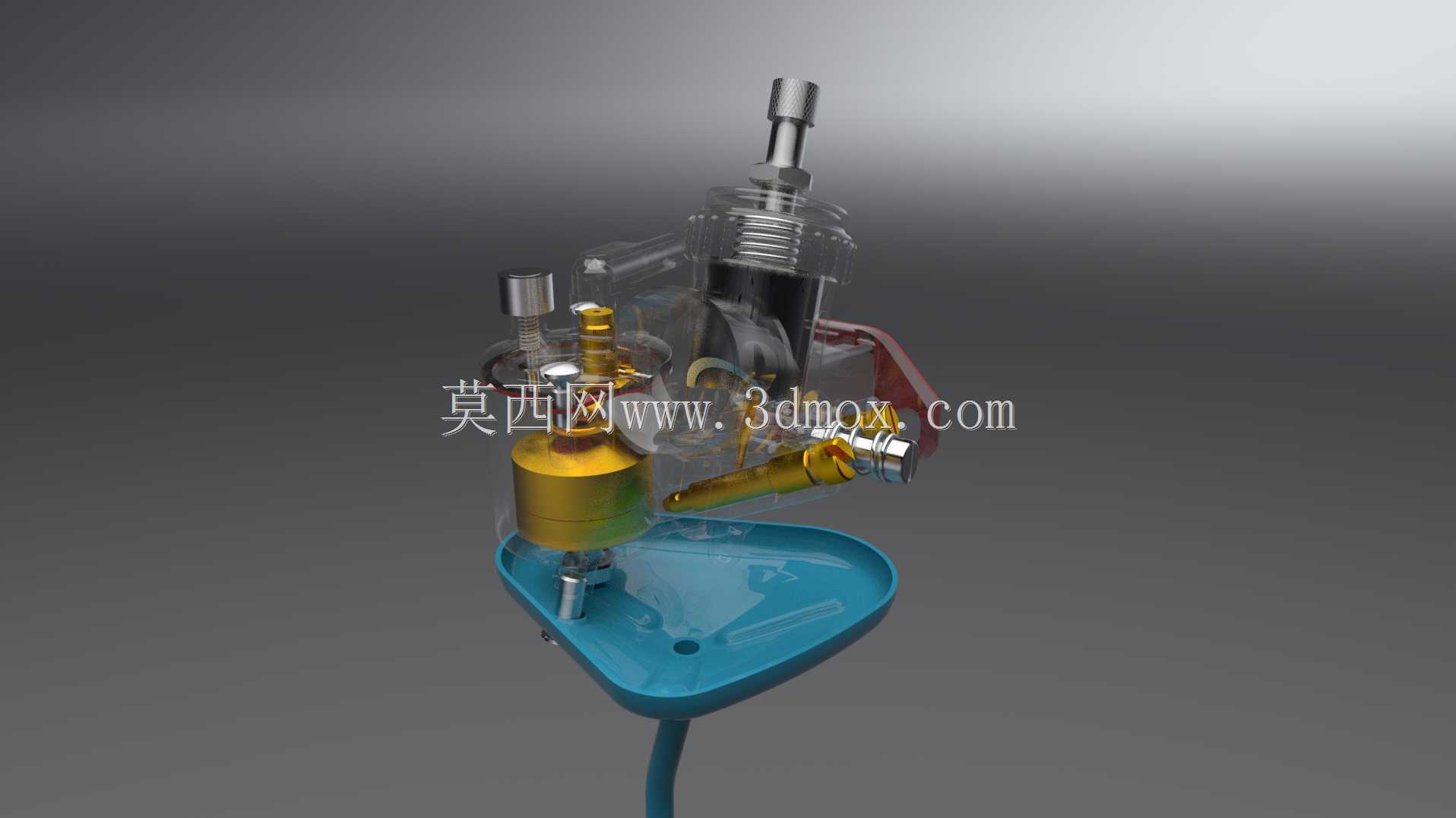

　　这款化油器的适配场景覆盖小排量跨骑摩托车的燃油供给环节，主要匹配Jawa50系列的20、21、23款车型，承担燃油雾化、空燃比精准调控的核心功能，是二冲程小排量摩托动力系统中决定输出平顺性、燃油经济性的关键部件。从结构设计逻辑来看，整个化油器采用浮子室侧置、节气门垂直布置的方案，下部蓝色三角造型的安装底座预留了三个固定点位，可直接适配原车车架的安装孔位，安装时不需要额外改动原车的固定支架，底座下方的伸出杆为燃油放油结构，日常维护时可直接拧开端部螺塞排出浮子室内沉积的杂质，不需要拆解整个化油器本体。

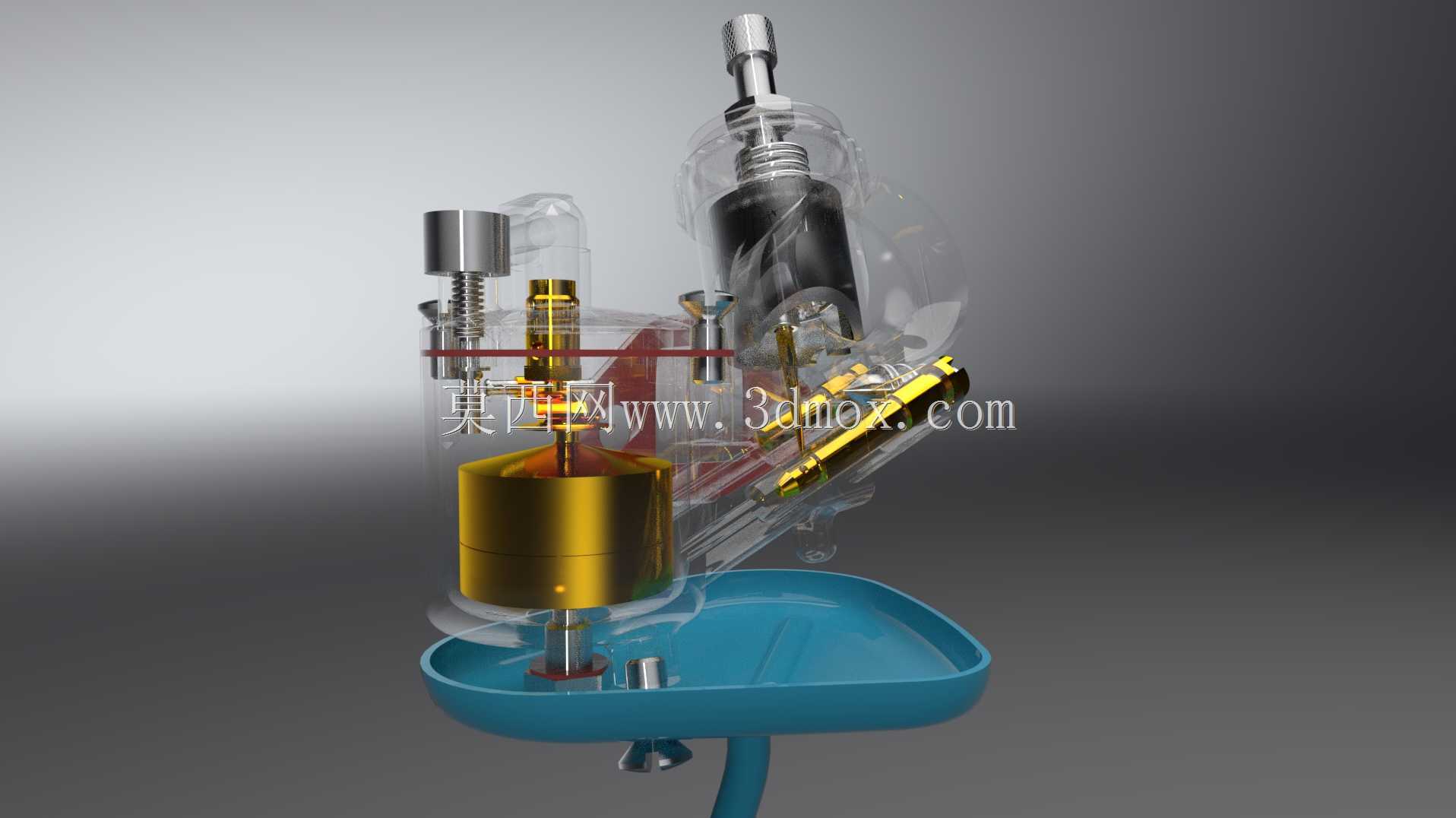

　　上部的柱塞式节气门采用弹簧复位结构，油门拉线直接连接节气门顶部的调节端，转动油门握把时可带动柱塞上下移动，改变进气通道的通流面积，匹配不同工况下的进气量需求，节气门侧方的怠速调节螺钉可在怠速工况下微调旁通气道的进气量，保证怠速工况下发动机运转稳定，不会出现怠速熄火、转速波动过大的问题。浮子室采用透明可视化设计，日常检查时可直接观察内部油位高度，不需要拆开浮子室盖就能判断浮子针阀是否密封正常、油位是否处于标准区间，浮子室内的主量孔、怠速量孔采用分体式可拆卸结构，不同海拔地区使用时可根据空气密度更换对应流量的量孔，保证高海拔工况下空燃比不会过浓，避免出现动力下降、油耗升高、火花塞积碳的问题。

　　化油器侧面的红色拨杆为阻风门结构，冷启动时关闭阻风门可加浓混合气，降低冷启动难度，发动机暖机完成后拨回原位即可恢复正常供油，阻风门的转轴位置设置了密封胶圈，可避免未经过滤的空气从转轴间隙直接进入进气道，减少气缸内的异常磨损。进油接口位于化油器侧下方，采用标准的油管插接结构，适配常规内径的燃油软管，接口处设置了倒刺结构，安装油管后可防止车辆行驶过程中油管脱落导致燃油泄漏。整个化油器的外形轮廓充分考虑了原车的安装空间边界，总高度控制在原车预留的安装空间范围内，安装后不会与车架、油箱、侧盖等周边部件发生运动干涉，各调节螺钉的位置都预留了足够的操作空间，日常调整怠速、混合气浓度时不需要把化油器从车上拆下来，用螺丝刀就能直接完成调节操作。

　　从实际使用的角度来看，这款化油器的结构设计充分考虑了民用小排量摩托的维护便利性，没有采用复杂的一体化不可拆结构，大部分易损的密封件、量孔都可以单独更换，后期维护成本较低，浮子室的透明设计也降低了日常检查的难度，不需要专业维修人员，普通用户经过简单指导就能完成常规的检查和调整工作。在动力匹配方面，这款化油器的通流直径专门针对50cc排量的二冲程发动机做了匹配，全油门工况下的进气量可满足发动机最大功率输出时的供气需求，小开度工况下的供油曲线调校偏向平顺，低速行驶时不会出现油门响应突兀、车辆窜动的问题，适合日常通勤代步的使用场景。安装时需要注意底座与进气歧管结合面的密封，要加装对应厚度的密封垫片，避免出现漏气问题导致混合气过稀，影响发动机正常运转，油门拉线的安装要预留合适的自由行程，不能过紧导致节气门无法完全回位，也不能过松导致油门行程过大、响应滞后。燃油管路连接完成后要检查接口处的密封情况，打开燃油开关后观察有没有燃油渗漏的情况，确认无渗漏后再启动发动机进行怠速和混合气的调整，调整时要在发动机达到正常工作温度后进行，保证调整后的参数符合实际使用需求。
