半英寸管路配套钉板安装连接构件

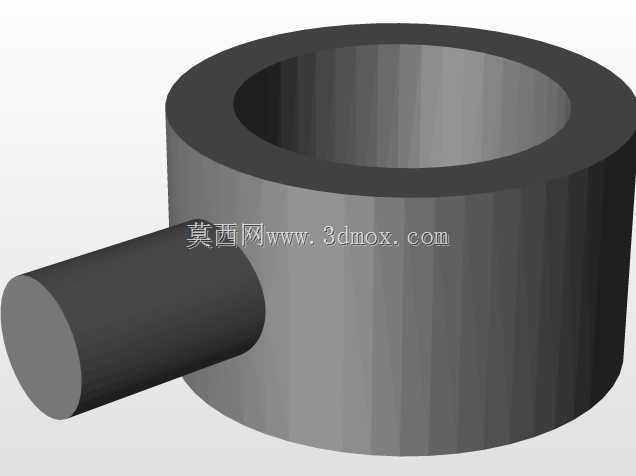

　　从结构设计逻辑来看，构件侧向延伸出的圆柱状定位柱是实现钉板安装的核心结构，该定位柱的轴线与主体圆筒的轴线呈空间垂直状态，定位柱的直径与钉板上预设的安装孔位采用间隙配合设计，装配时只需将定位柱对准钉板上的对应孔位压入，即可完成构件在钉板上的快速定位，无需额外设计复杂的夹持或螺栓锁紧结构，大幅提升了密集管路布设时的安装效率。在实际应用场景中，这类构件多用于AquaCircuits类模块化流体回路的搭建作业，这类回路往往需要在标准化钉板上快速排布多根不同走向的小管径管路，传统的管卡固定方式需要逐个拧紧锁紧螺丝，在管路密集的区域操作空间受限，安装效率极低，而该构件的插接式安装结构可以在狭小空间内完成快速装配，后期需要调整管路走向时，只需将构件从钉板孔位中拔出即可重新定位，不会在钉板表面留下多余的安装痕迹，也不会对管路外壁造成夹伤损伤。在流体输送管路的现场布设作业中，半英寸规格的小管径管路常见于小型水处理回路、实验室流体管线、紧凑型气动控制支路的搭建场景，这类管路的固定安装往往需要兼顾安装效率、连接密封性与后期维护的拆装便利性，钉板安装式的连接构件正是适配这类场景的专用结构件。该构件的主体采用同轴圆筒式的主体结构，圆筒的内孔尺寸严格匹配半英寸管的外径公差带，安装时可直接将管路插入圆筒内腔，依靠侧壁的配合公差实现初步的径向定位，避免管路插入后出现径向晃动导致的密封失效问题。

　　从安装边界尺寸来看，主体圆筒的轴向长度经过优化设计，既保证了管路插入后有足够的配合长度实现可靠的径向支撑，避免管路在接头位置出现弯折应力集中，又不会因为轴向尺寸过长导致相邻管路的安装出现空间干涉，在密集排布时相邻两个构件的最小中心距可以控制在合理范围内，提升钉板的空间利用率。侧向定位柱的长度设计充分考虑了钉板的常规厚度，压入后定位柱的末端不会穿透钉板背面，避免对钉板后侧的其他构件或线路造成剐蹭损伤，同时定位柱与主体圆筒的连接位置做了圆弧过渡处理，消除了直角连接处的应力集中问题，在管路受到侧向拉扯力时，连接位置不会出现应力断裂的情况。

　　在功能特性方面，该构件除了实现管路与钉板的固定连接外，主体圆筒的内孔可以根据实际使用需求搭配密封圈结构，实现管路连接位置的静密封，适用于低压流体输送场景下的密封需求，无需额外加装密封接头即可完成管路的固定与密封，减少了管路系统的零件数量，降低了整体装配成本。设计过程中充分考虑了不同材质管路的适配性，主体圆筒的内孔表面做了光滑处理，没有尖锐的棱角或毛刺，无论是PVC材质的塑料管路、不锈钢材质的金属管路还是尼龙材质的气动管路，插入过程中都不会被刮伤外壁，保证管路自身的结构强度不受损伤。

　　在实际选型过程中，结构设计人员需要确认钉板的安装孔位直径与该构件的定位柱直径匹配，同时确认主体圆筒的内孔尺寸适配所选用的半英寸管路的实际外径，因为不同标准的半英寸管外径存在细微的公差差异，提前核对尺寸参数可以避免出现装配过松或过紧的问题。对于需要频繁调整管路布局的试验台类场景，该构件的快装特性可以大幅缩短管路调整的作业时间，相比传统的螺栓固定管卡，拆装效率可以提升60%以上，同时反复拆装不会导致安装孔位的磨损，长期使用依然可以保持可靠的定位精度。在三维建模过程中，该构件的模型严格按照实际装配公差进行绘制，主体圆筒与定位柱的同轴度、垂直度公差都符合机械加工的常规精度要求，结构设计人员可以直接将该模型导入到整体管路布局的装配体中，进行管路干涉检查与安装空间模拟，提前预判密集排布时可能出现的空间冲突问题，减少现场安装时的返工概率。
