多安装孔异形连接支架结构设计

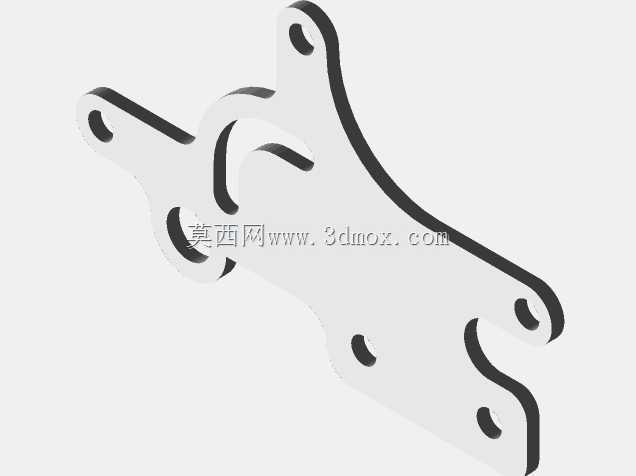

　　这类异形连接支架在轻工自动化输送线、小型机电设备内部的构件连接场景中应用十分广泛，不同于标准等边角钢、直型连接板的规整形态，它的轮廓曲线完全是根据实际安装空间的避让需求推导而来，在设备内部走线、相邻运动构件的间隙预留、多点位非共面固定的场景下，这类定制化支架的适配性远高于标准连接件。从结构功能来看，支架上分布的多个带沉台的安装孔，分别对应不同的连接点位：部分孔位用于和设备主框架的型材端面锁附，部分孔位用于承接小型传感元件、走线卡扣或者轻质附属构件的安装，还有两处弯折形成的弧形避让槽，是为了避开设备内部转动的同步带轮、传动轴的运动包络，避免设备运行过程中支架和运动部件发生剐蹭干涉。

　　设计这类构件的时候，首先要锁定所有安装点位的空间坐标，不能先画轮廓再凑孔位——先把所有需要连接的固定点、需要避让的运动边界、相邻构件的最小安全间隙全部在装配空间里标注出来，再顺着这些约束点勾勒外轮廓，才能保证支架装上去之后既不干涉周边部件，又能最大程度减少材料占用，降低整体重量。从安装边界来看，这个支架的整体厚度适配常规M4、M5规格的紧固件安装，所有安装孔的中心距都严格对应相邻被连接件的孔位公差，孔边到支架外边缘的距离保留了足够的承力余量，不会因为锁附螺丝的时候出现边缘开裂的问题；几处弯折的圆弧过渡，一方面是为了消除钣金加工或者激光切割后的应力集中点，避免支架长期受振动载荷出现断裂，另一方面圆弧边缘也能防止安装过程中划伤操作人员的手部、割破设备内部的线缆外皮。

　　不同于标准冲压件的统一规格，这类异形支架的每一处轮廓弯折、每一个孔位的朝向，都是为特定安装空间量身定制的：比如支架一端延伸出的窄边结构，是为了探入两个型材之间的狭窄间隙完成固定，而另一端的宽面区域，则是为了给后续加装的附属零件提供足够的安装平面，不需要额外再拼接转接板。在受力层面，这个支架的非对称轮廓并不是随意绘制的曲线，而是根据各点位的受力方向做了局部加宽：承受主要拉拽载荷的孔位周边，支架的截面宽度更大，承力路径更短，而仅承担轻质零件固定的区域，支架宽度做了收窄，在保证结构强度足够的前提下尽可能减少材料使用。

　　实际装配的时候，这类支架不需要复杂的工装定位，只要对准对应的孔位锁紧紧固件即可，因为所有孔位的位置都在设计阶段和周边构件做了适配，不会出现装不上、或者装完之后和周边零件顶死的问题。另外支架表面的平整区域没有多余的凸起结构，既不会积灰，也方便后续设备维护的时候擦拭清理，几处内凹的缺口除了避让运动部件之外，还可以作为走线的卡位，让设备内部的线缆顺着支架轮廓排布，不需要额外加装扎带固定就能保持走线规整。
