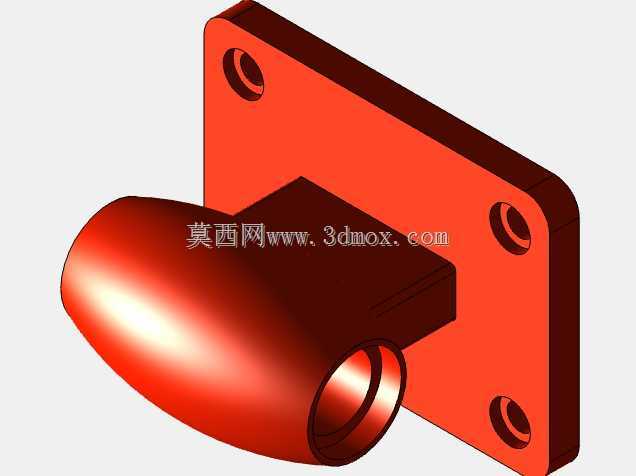

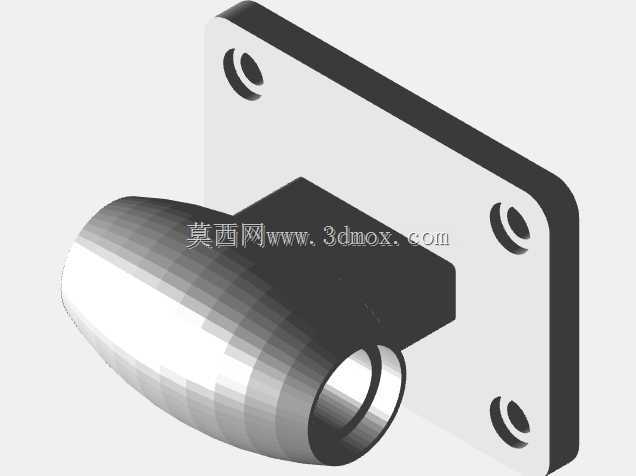

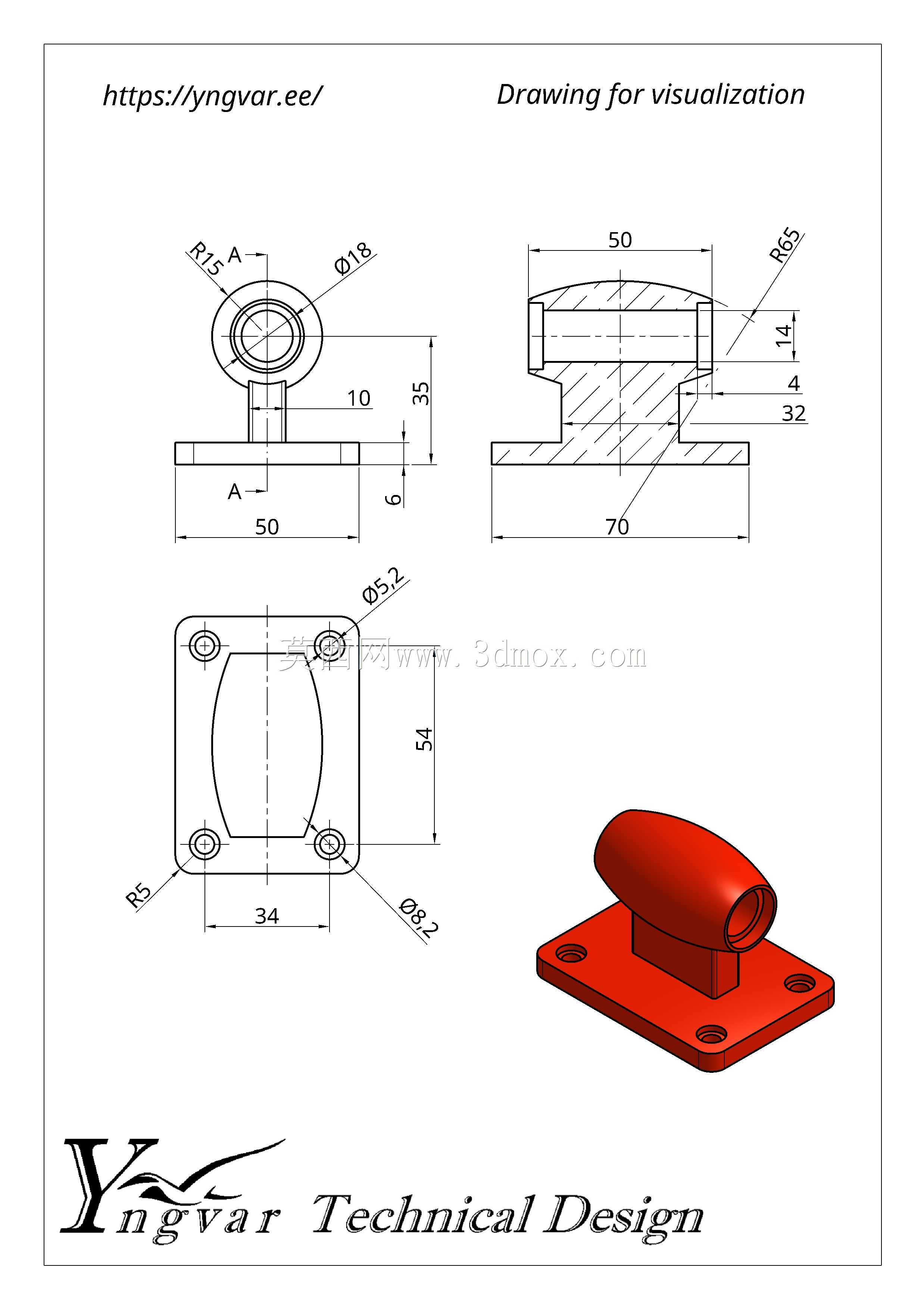

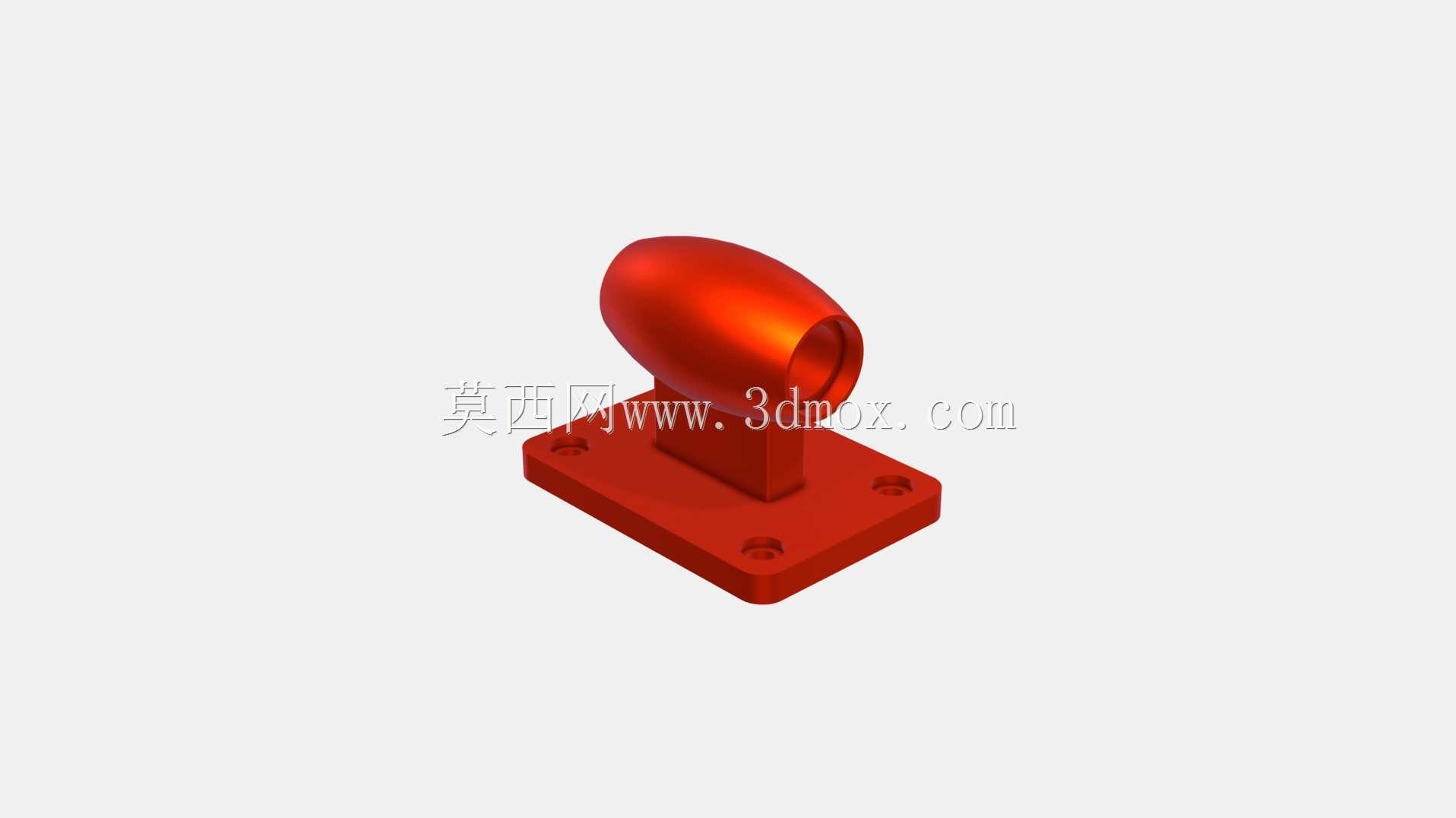

带法兰安装座的直角弯通管路接头

　　这款带法兰安装座的直角弯通管路接头，在流体输送系统、小型气动回路、低压润滑管路排布场景中应用十分广泛，尤其适合设备内部空间紧凑、需要完成管路90度转向同时需要固定安装点位的布局需求，能有效减少管路弯折带来的流阻增大、管路疲劳折损问题，同时集成的安装底座可直接将接头固定在设备壁板、安装支架上，无需额外配置管夹固定件，简化装配工序。从功能特性来看，接头主体为一体化成型结构，上部的横向通孔为流体通道，内径根据适配管路规格做了等径设计，通道内壁做了顺滑过渡处理，在直角转向位置没有突兀的直角棱边，能降低流体经过时的局部阻力，减少紊流产生，适配低压工况下的气体、低粘度润滑油、冷却循环水等介质输送，工作压力范围覆盖常规小型工业设备的管路压力需求，不会出现介质渗漏、通道变形的问题。下部的方形法兰安装座是该零件的核心固定结构，四个角位置设置了沉头安装孔，可适配对应规格的内六角圆柱头螺钉，安装后螺钉头部完全沉入沉孔内，不会突出安装座表面，避免与周边其他零部件产生干涉，安装座底面做了平面度处理，与安装面贴合时能保证足够的接触面积，锁紧后不会出现松动偏移，即使设备运行过程中存在持续振动，接头的安装位置也能保持稳定，不会因为振动导致管路接口松脱。

　　设计过程中，首先根据管路通径需求确定了上部横向通道的内径尺寸，再结合90度转向的流道优化要求，将转向位置的内壁做了R角过渡处理，避免直角拐角造成的流阻激增，同时根据安装空间的边界限制，确定了下部方形法兰的边长尺寸，四个安装孔的中心距严格遵循通用安装孔位规范，可适配多数设备预留的标准安装点位，安装座与上部弯通主体的连接位置做了加厚过渡处理，避免应力集中导致的连接部位断裂，尤其是在管路存在一定侧向力的工况下，加厚的过渡段能分散应力，提升零件整体的结构强度。

　　从安装边界来看，上部横向通道的轴向长度控制在合理范围，两端可适配快插接头、卡套接头或者直接与软管过盈配合，安装时不需要预留过大的轴向操作空间，下部法兰座的厚度经过优化，既保证了足够的安装强度，又不会过度占用Z向空间，沉头孔的深度经过精确计算，螺钉锁紧后不会顶到安装面背面的零部件，整体外形的最大轮廓尺寸适配小型设备内部的紧凑安装空间，不会与周边的电气元件、其他管路、结构件产生位置干涉。

　　在实际选型应用中，这类集成安装座的直角接头常被用在小型自动化设备的气动回路排布、桌面型加工设备的冷却管路布置、小型液压站的低压回油管路连接场景，相比普通的直角管接头，它不需要额外配置安装支架，直接通过自身法兰座就能完成固定，能减少装配时的零件数量，降低装配工时，同时一体化的结构也减少了潜在的渗漏点，提升管路系统的可靠性。建模过程中需要重点关注流道内壁的顺滑度，尤其是转向位置的曲面过渡要保证连续无台阶，法兰座上的沉头孔要保证同轴度，避免安装时螺钉无法顺利穿入，安装座底面与上部通道的轴线要保证足够的位置精度，确保安装后管路的走向符合设计要求，不会出现管路别劲的情况。
