蓝色异形连接固定机械零件结构

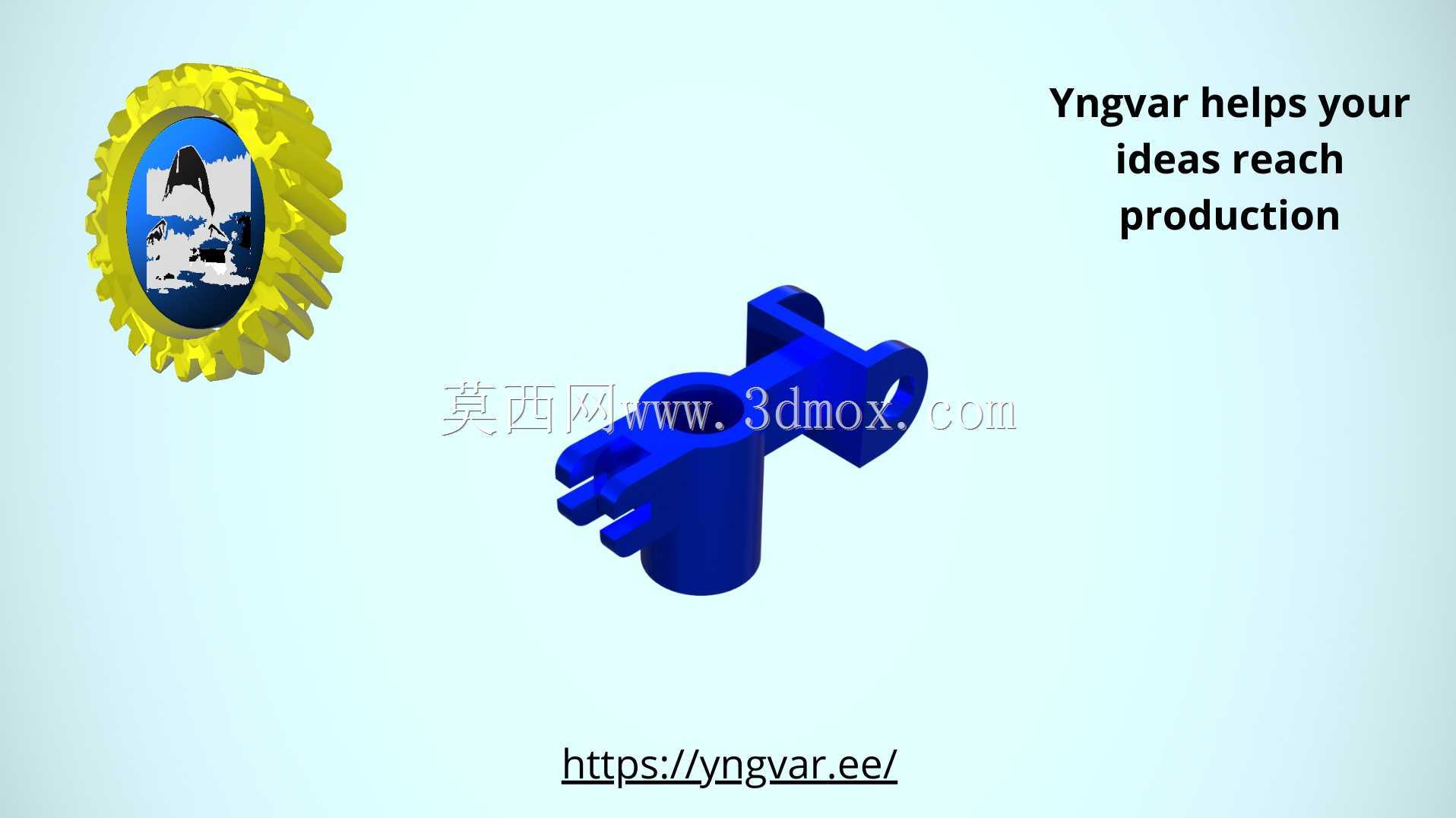

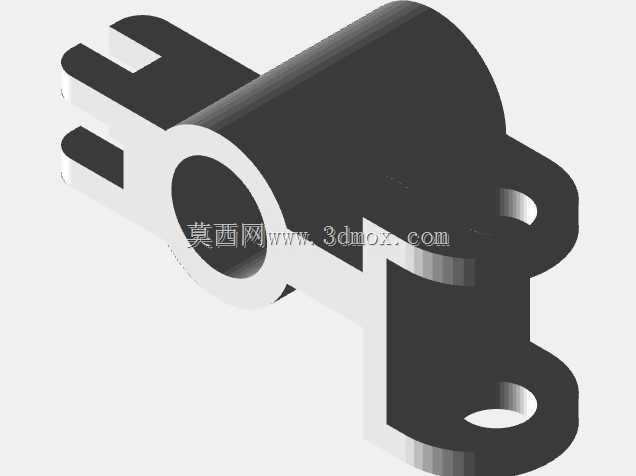

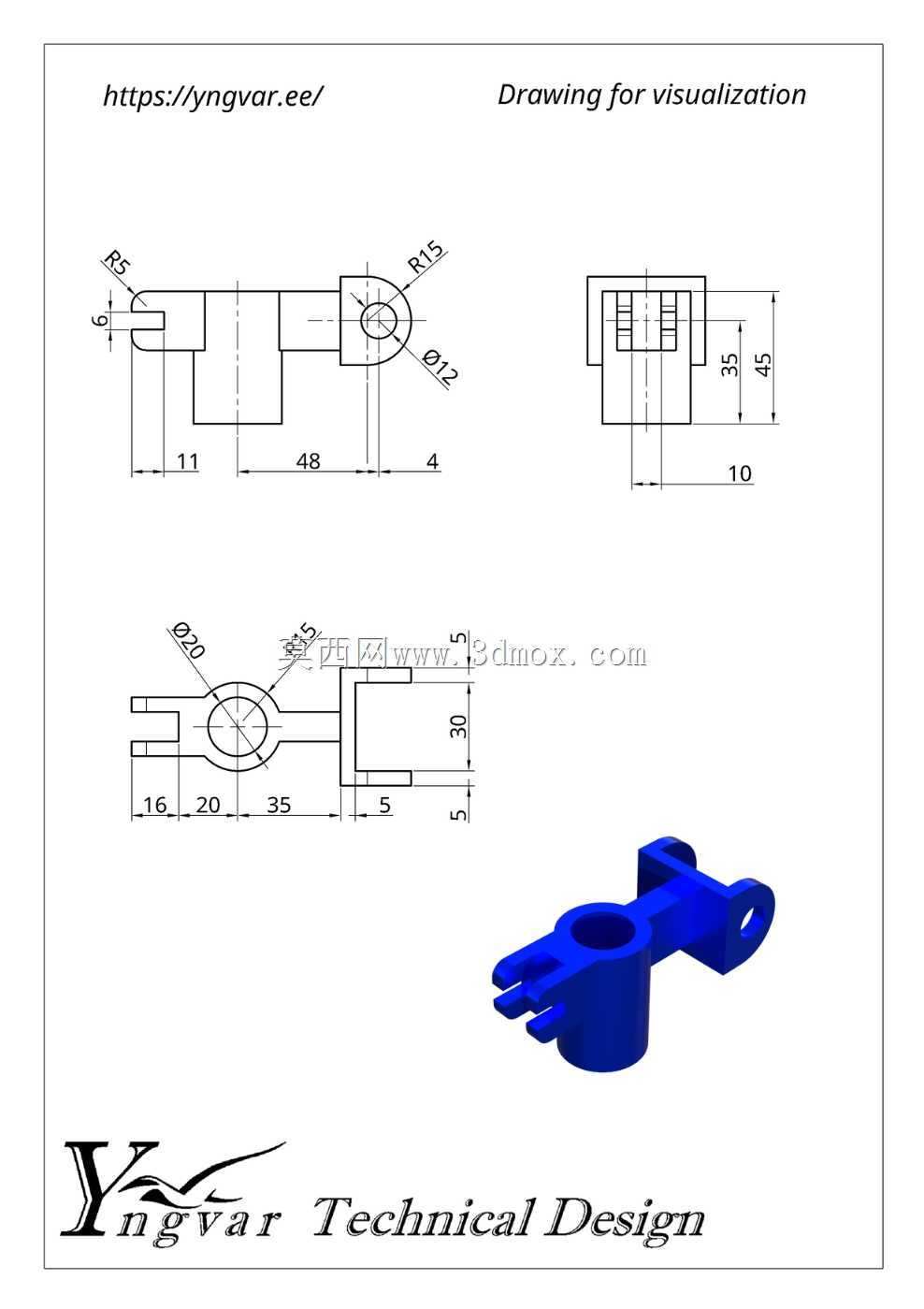

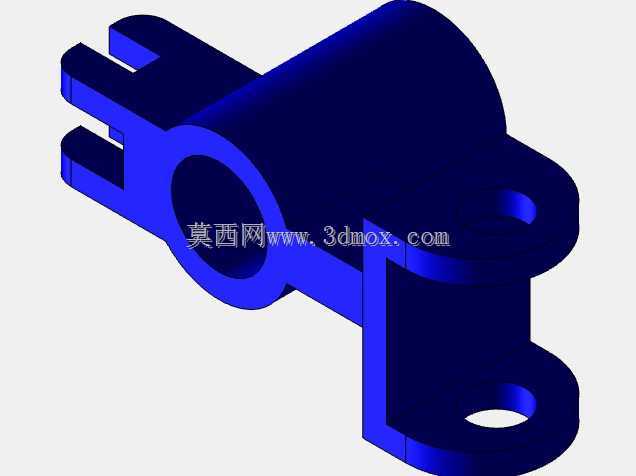

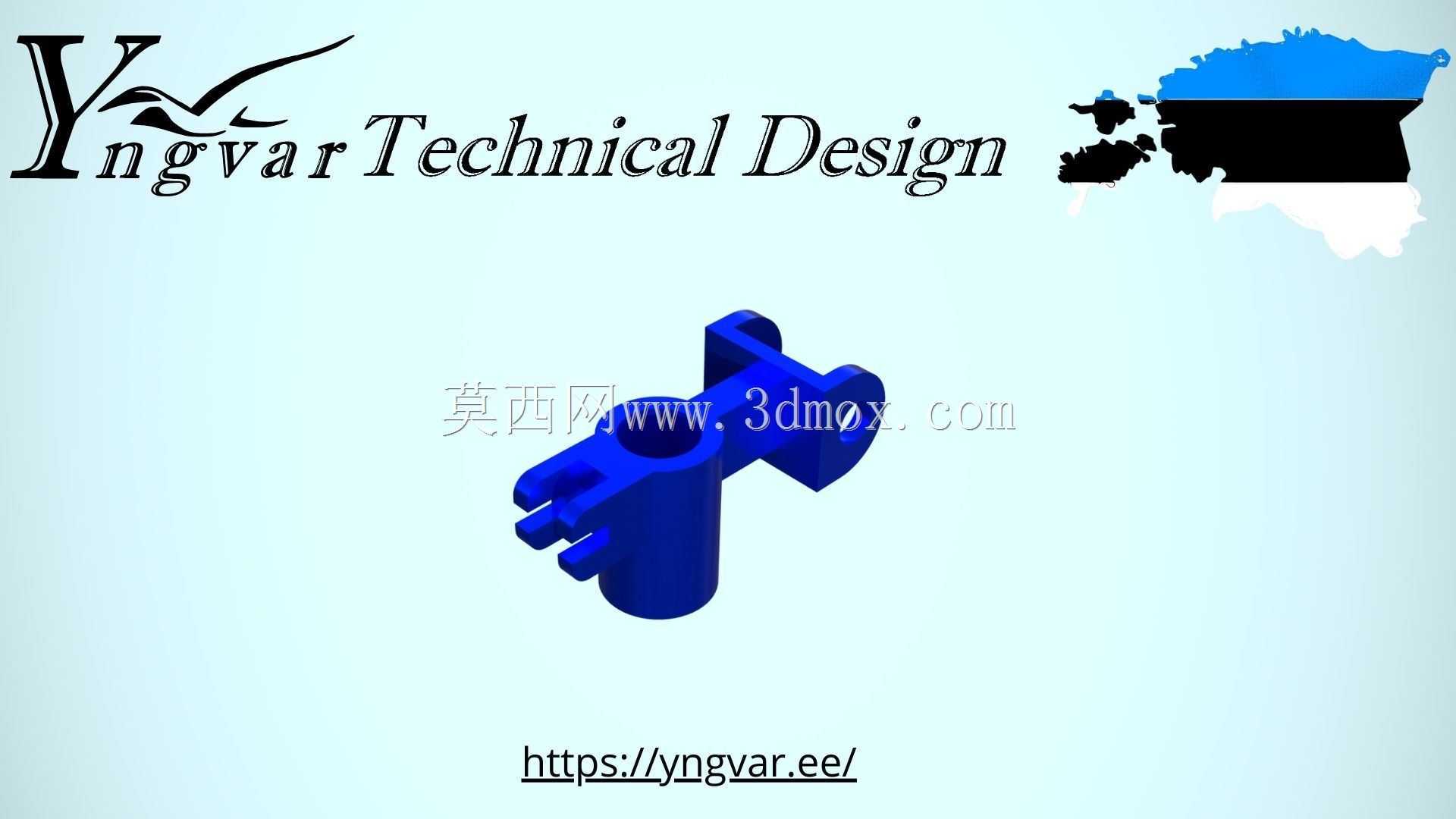

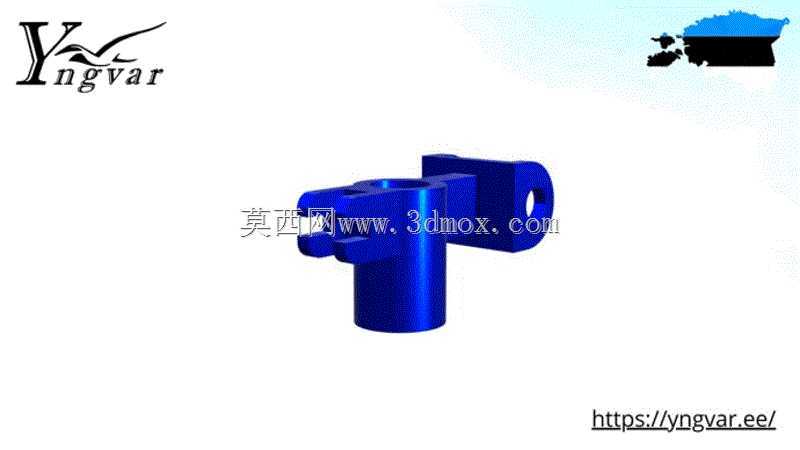

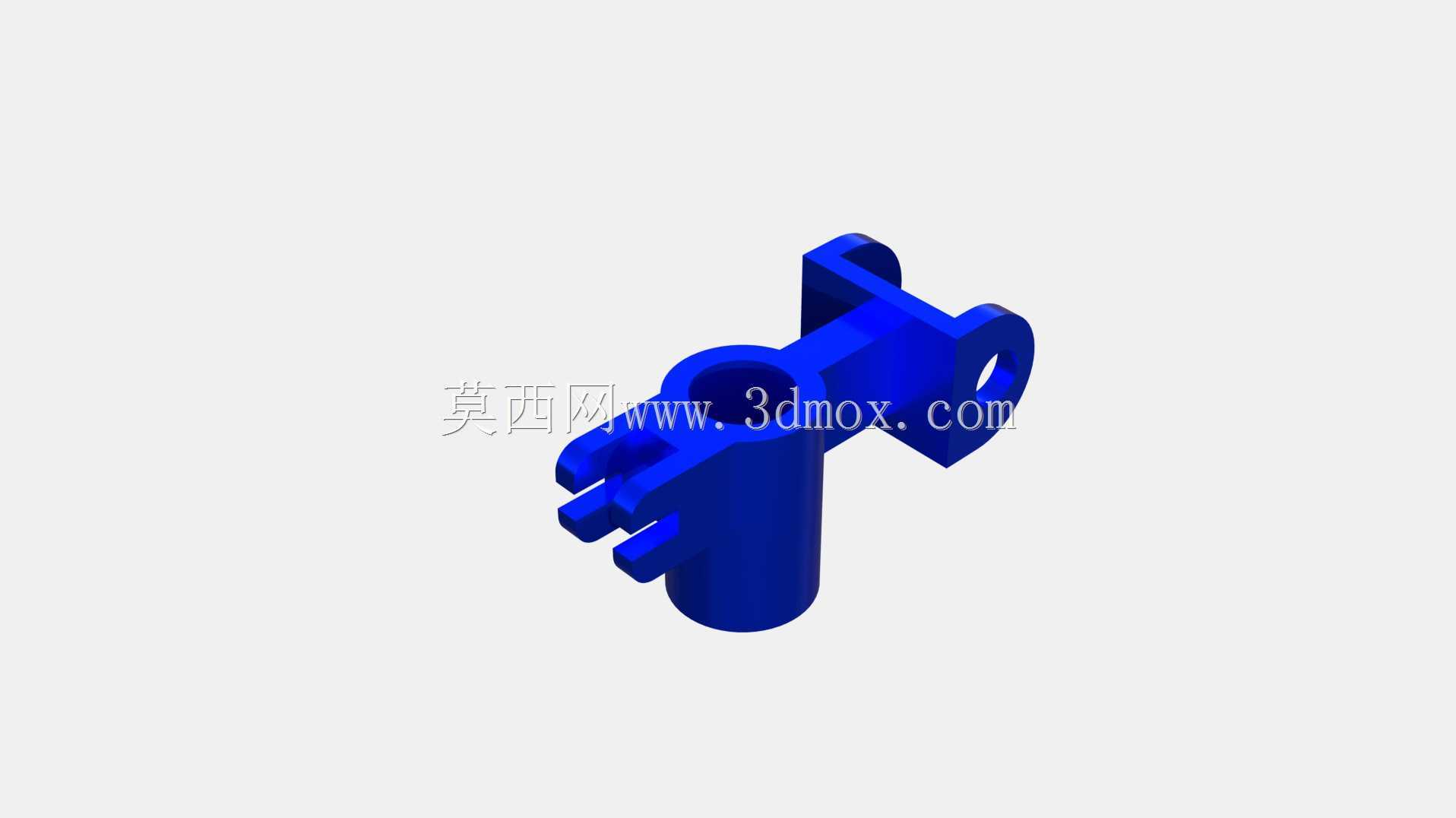

　　该零件属于小型机械连接固定类构件，在轻工自动化生产线、小型实验台架搭建、桌面级工装夹具组配场景中应用广泛，主要承担轴类杆件与侧装功能模块的衔接定位作用，可在低载荷传动链路中实现垂直方向杆件的承托，同时通过侧部带孔耳板完成相邻构件的铰接或锁固，避免杆件受径向力时出现偏移晃动。从结构功能来看，主体为竖直贯通的圆柱套筒结构，内孔可与对应直径的光轴、导杆形成间隙配合，套筒外壁做了加厚处理，在侧向外力作用下可降低套筒形变风险，避免长期受力出现内孔失圆导致的杆件卡滞问题。

　　侧部延伸出的凸台与带孔耳板为一体化成型结构，耳板上的通孔为同轴精加工面，可穿入铰接销、锁紧螺栓，与摆臂、连杆类构件形成可动或固定连接，凸台与套筒衔接位置做了圆弧过渡处理，可分散应力集中点，在承受交变侧向载荷时减少衔接处开裂的概率。设计阶段优先考虑了小空间内的安装适配性，整体结构无冗余外伸结构，套筒下端面为平整安装基准面，可直接贴合安装基板表面，不需要额外加工适配垫块；侧部耳板的孔位中心与套筒轴线保持固定垂直间距，在组配时可直接通过孔位定位，减少现场配钻、调整的工作量。

　　从安装边界来看，套筒的轴向长度适配常规薄型安装板的固定需求，下端不需要额外伸出过长的固定段，可在紧凑的安装空间内完成装配；侧部耳板的外轮廓做了切边处理，相邻构件摆动时不会与套筒外壁产生运动干涉，耳板厚度经过载荷校核，可承受常规小型连杆机构的摆动力矩，不会出现耳板弯折变形的问题。零件的外表面无复杂曲面结构，所有棱边均做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中对零件疲劳强度的影响。

　　在实际选型应用中，该零件可替代传统的分体式轴座加侧装连接片的组合结构，减少装配时的零件数量，降低累计装配误差，尤其适合在桌面级3D打印验证工装、小型教学实验设备、轻工包装线的小型导杆机构中使用，不需要额外定制复杂的连接构件，可直接通过标准螺栓、销轴完成组配，缩短设备组装调试的周期。建模过程中对配合面做了公差预留，套筒内孔与耳板通孔的尺寸公差按照中等精度机械加工要求设定，可适配常规的切削加工或增材制造工艺，不需要特殊的工装夹具即可完成生产，零件的壁厚分布均匀，采用注塑或金属3D打印工艺生产时不会出现壁厚不均导致的缩孔、形变问题，后续如果需要调整适配不同直径的导杆，仅需要修改套筒内孔参数，外部连接结构不需要做大幅改动，具备一定的参数化改型空间。在实际装配场景中，该零件可通过套筒上端的开槽结构实现锁紧功能，穿入紧定螺钉后即可固定内部导杆的轴向位置，不需要额外加装轴套锁件，进一步简化装配链路，侧部耳板的孔位可兼容标准直径的铰接销，与同规格的连杆、摆臂零件可实现通用互换，降低备件储备的品类数量。
