C型开口式安装固定支座结构设计

　　在工装夹具、小型自动化设备的机架搭建以及非标设备的局部限位结构中，这类C型开口的固定支座是十分常见的基础结构件，很多刚接触三维建模的工程人员都会把这类零件作为基础建模练习的载体，因为它涵盖了实体拉伸、切除、孔位排布等最常用的建模操作，同时也能直观体现机械零件从功能需求到结构落地的设计逻辑。

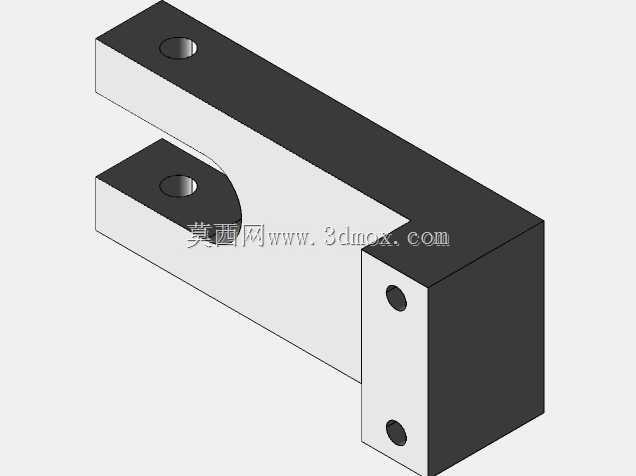

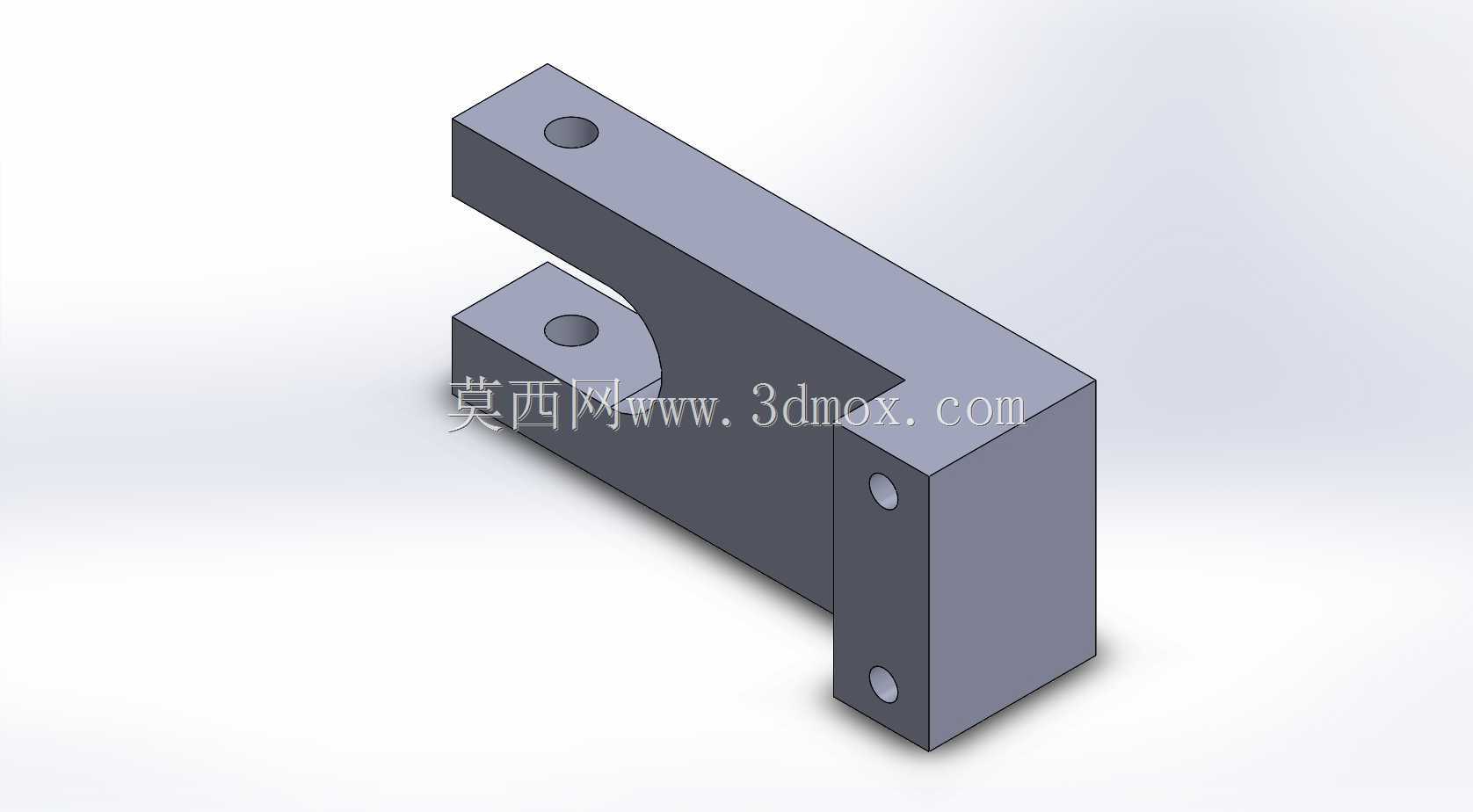

　　从实际使用场景来看，这类支座通常承担两个方向的安装固定功能：竖直方向的立板部分用于和设备主框架、立柱型材进行连接，水平伸出的上下两个悬臂则用来夹持或者承托需要固定的功能组件，比如小型传感器的安装支架、流水线侧的导向挡条固定座，或是工装夹具里的压紧模块基座。开口的C型结构设计，核心目的是留出中间的操作或者避让空间，避免安装时和相邻的运动部件、管线产生干涉，相比整块的实心安装块，这种结构在保证结构强度的前提下大幅减少了材料占用，也降低了零件自身重量，对于需要控制整体负载的小型移动工装来说十分友好。

　　在结构设计的思路上，这类零件的建模逻辑完全围绕安装需求展开：首先确定立板的高度和厚度，这部分是整个支座的受力基础，厚度需要根据实际承载的负载来计算，常规轻载场景下8-12mm的厚度即可满足使用需求，立板上的两个安装孔采用上下排布的方式，孔间距要匹配常用铝型材的槽口间距或者方管的安装孔位，保证安装时不需要额外打孔适配。上下两个水平悬臂的长度则由需要避让的空间尺寸决定，悬臂上的安装孔中心到立板内侧的距离，要保证被固定的零件安装完成后，边缘不会和立板产生摩擦，同时悬臂的厚度不能过薄，否则在承受垂直方向的负载时容易出现弯折变形，常规设计中上下悬臂的厚度和立板厚度保持一致即可，若有重载需求可以在悬臂和立板的连接处增加小的过渡圆角，分散应力集中的问题。

　　从安装边界的角度考虑，这类零件的整体外形尺寸没有统一的固定值，完全根据适配的安装场景调整，但需要注意几个关键的尺寸公差：所有安装孔的位置度公差要控制在0.1mm以内，避免安装时出现孔位错位无法穿入螺栓的问题；上下悬臂的平行度公差需要保证在0.05mm以内，如果两个悬臂出现倾斜，会导致被夹持的零件安装后出现角度偏差，影响后续的功能实现；立板的安装基准面和悬臂的安装面之间的垂直度公差同样需要严格控制，否则整个支座安装到框架上之后，悬臂部分会出现歪斜，无法和对应的配合零件对齐。

　　实际建模过程中，很多新手容易出现的问题是过度拆分特征，比如一开始会分别创建上下悬臂和立板的实体再进行组合，实际上完全可以通过单次拉伸做出整体的C型基体，再对需要开孔的位置进行拉伸切除即可，这样不仅建模效率更高，后续修改尺寸时也不需要逐个调整多个实体的参数，只需要修改草图的尺寸就能完成整体结构的调整。另外在孔位的设计上，要根据实际使用的螺栓规格确定孔的直径，比如使用M6的内六角螺栓时，安装孔直径设置为6.5mm即可，留出足够的安装间隙，避免因为加工误差导致螺栓无法穿入，同时如果需要经常拆装的场景，可以在孔位位置增加沉头孔设计，让螺栓安装完成后头部不会突出零件表面，避免和其他零件产生刮擦。

　　这类零件的加工工艺也十分简单，常规的数控铣床或者加工中心都可以一次性完成加工，材料通常选用45号钢或者6061铝合金，根据使用场景的防腐需求可以选择发黑或者阳极氧化的表面处理方式，在一些对成本比较敏感的场景下，也可以采用钣金折弯的方式制作，但钣金件的结构强度相比机加工件会稍差，只适合负载极小的场景使用。在实际的设备装配过程中，这类支座的安装调试也十分便捷，只需要先将立板部分固定在主框架上，再将需要固定的组件通过悬臂上的孔位锁紧即可，因为开口结构的存在，后续如果需要调整被固定组件的位置，只需要松开悬臂上的螺栓就可以进行微调，不需要将整个支座从框架上拆除，大幅降低了后期维护调整的工作量。
