宽槽正齿轮检测用工装夹具结构设计

　　在中小模数齿轮批量生产的终检环节，键槽对称度、槽宽与齿位的位置度偏差，一直是装配环节卡滞问题的核心诱因——不少装配线反馈，平行键插入齿轮键槽时出现卡滞，往往不是键的尺寸超差，而是齿轮键槽与齿形的相对位置偏移、槽口边缘毛刺或槽宽局部缩差导致，这类问题如果流到装配工位再排查，需要拆解已预装的传动组件，既占用产线节拍，也会带来不必要的零件损耗。这款宽槽正齿轮夹具，本质是适配齿轮入厂/工序间快检的专用量具辅具，核心作用是给检测用的伸缩孔测规提供稳定的定位基准，让检测人员不需要反复找正齿轮位置，就能快速完成键槽相关形位公差的检测。

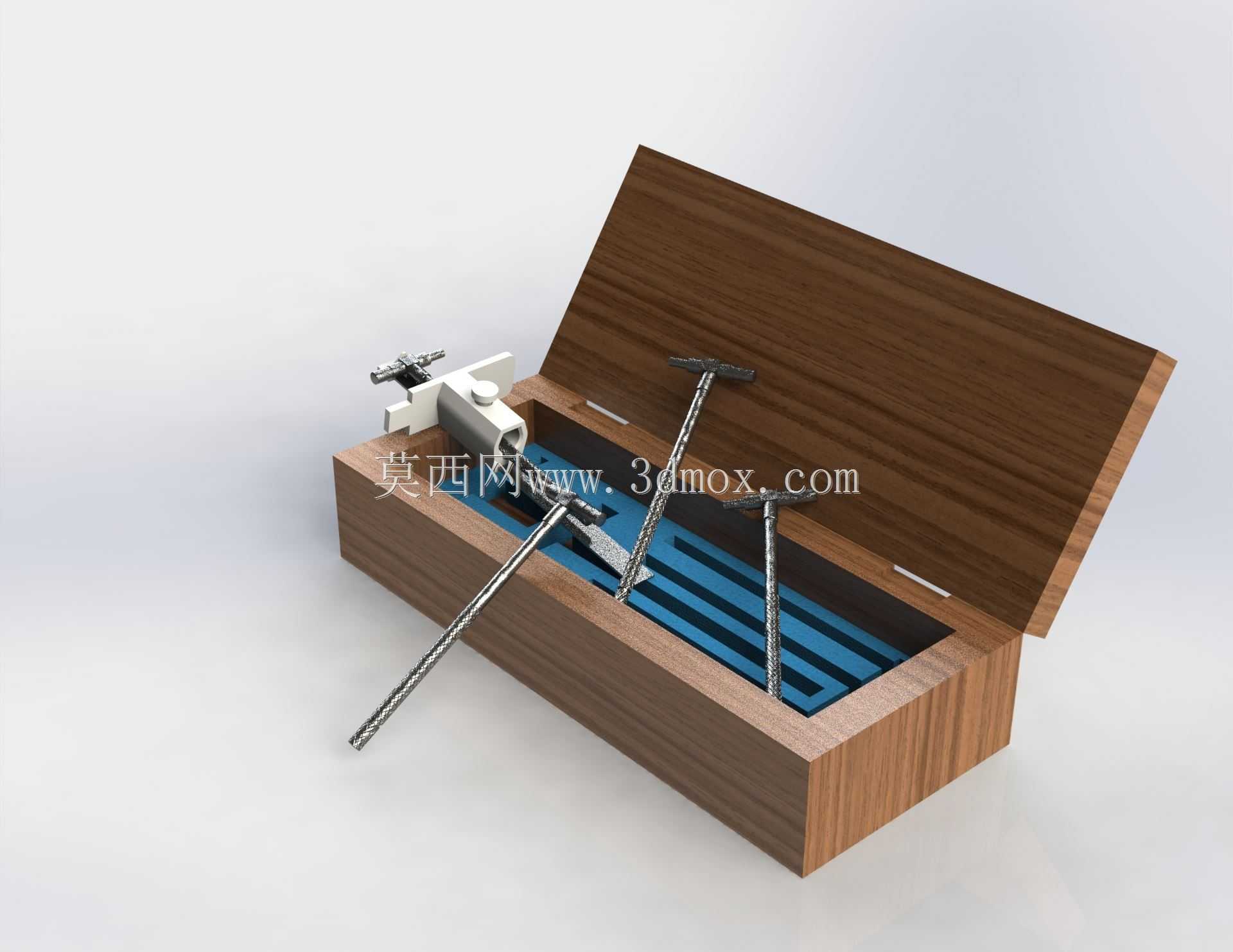

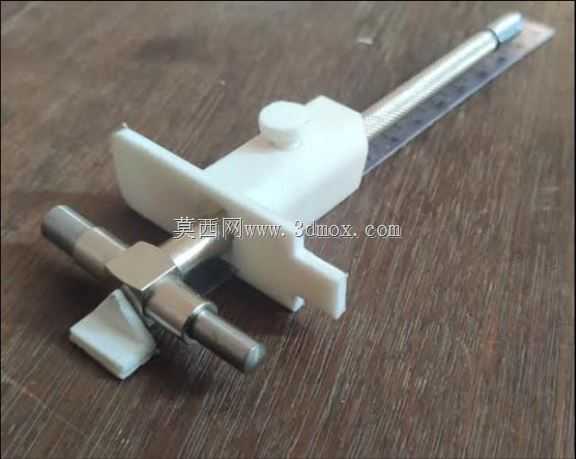

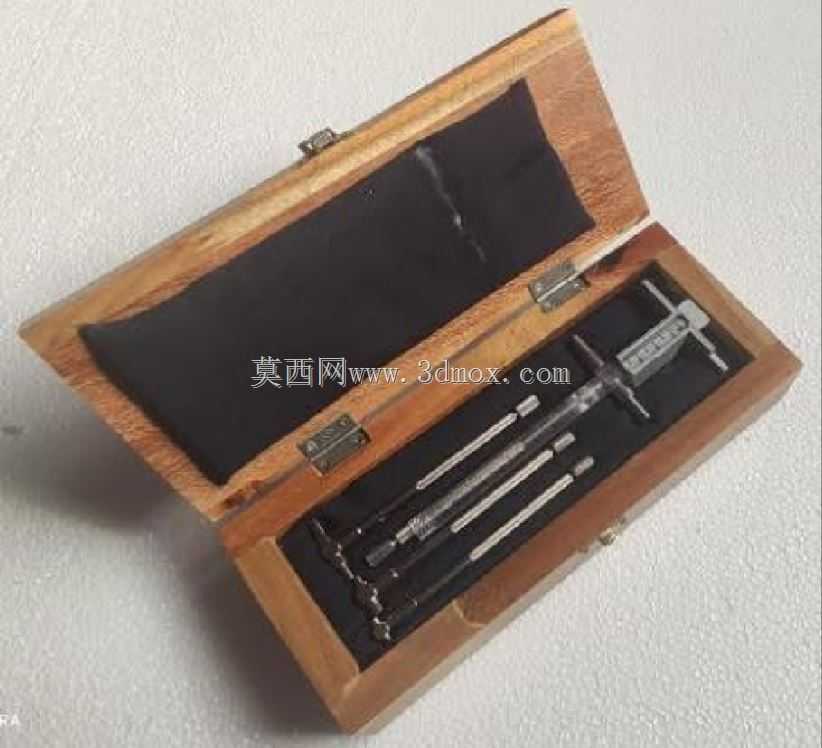

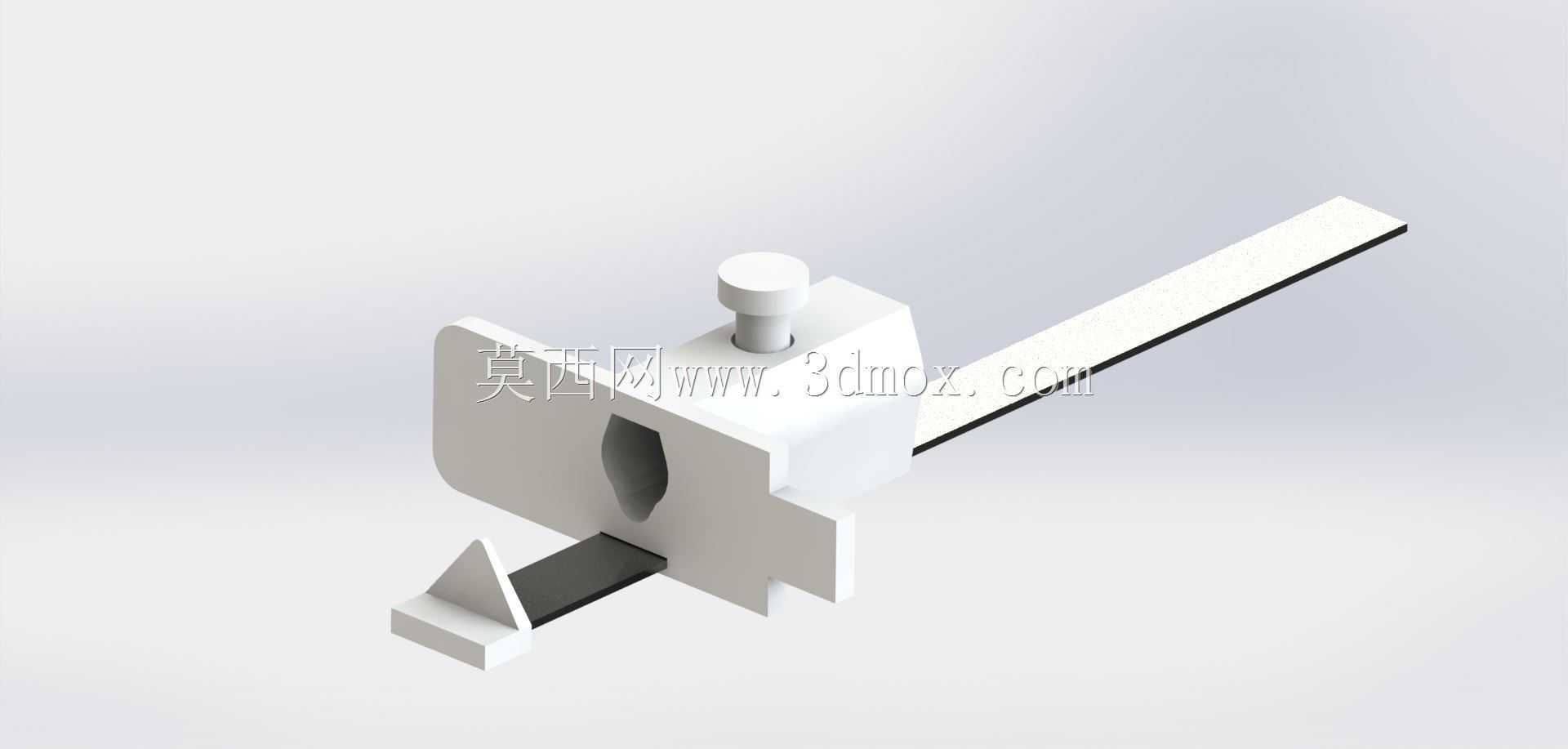

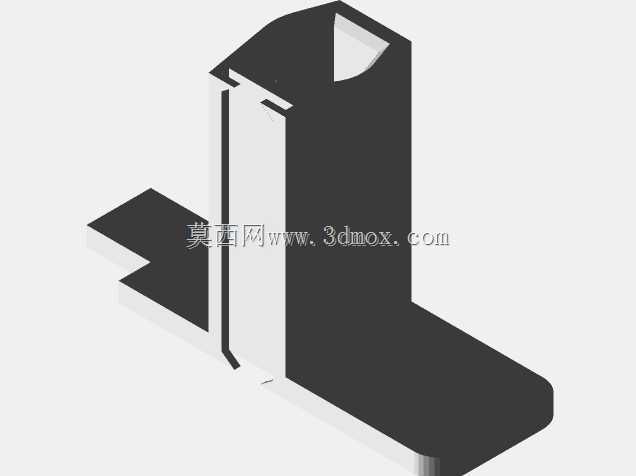

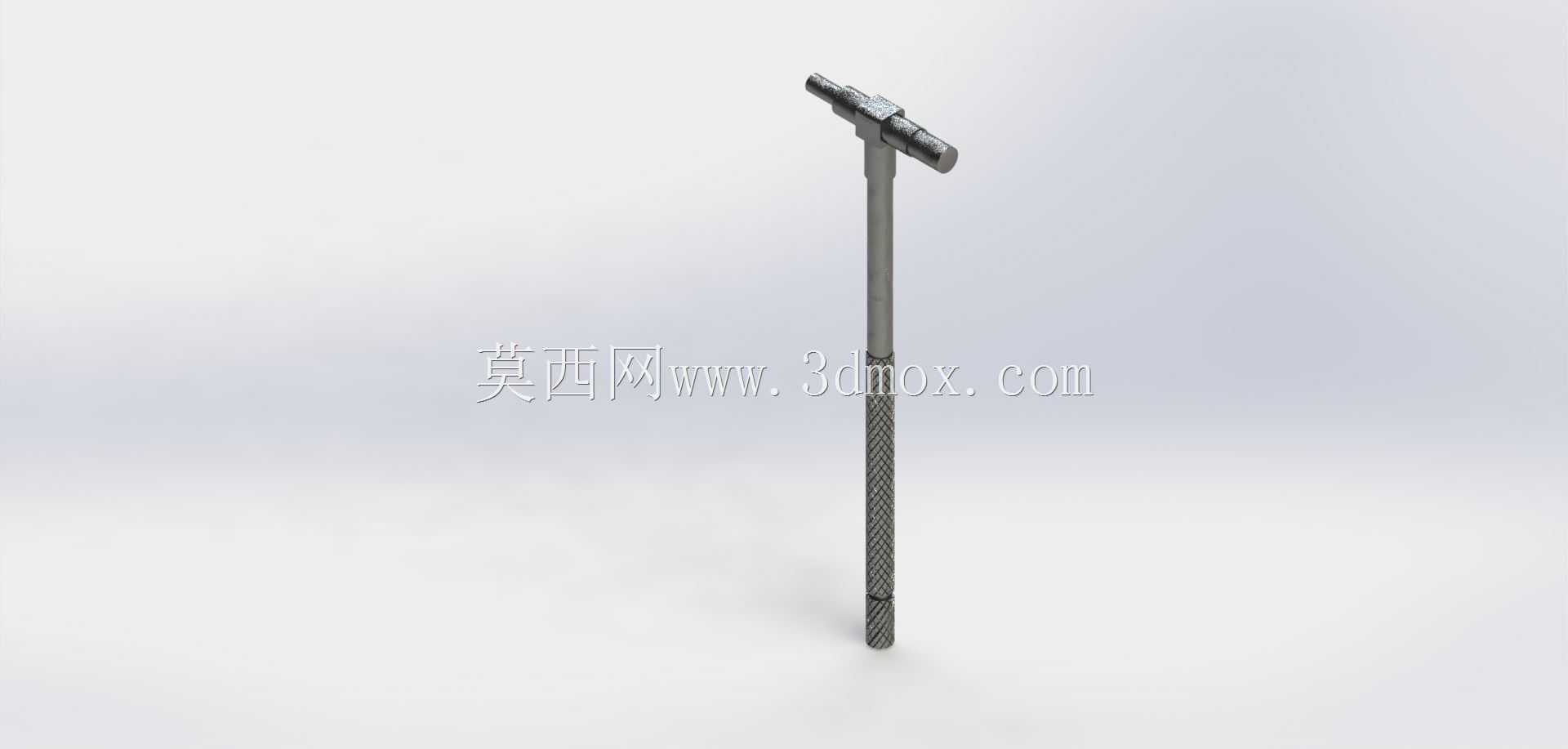

　　从功能逻辑上看，这套夹具完全围绕检测动作的实操需求设计：主体的定位基座上开有与待测齿轮齿形适配的定位槽，检测时只需将正齿轮卡入定位槽，齿形与槽位贴合后即可完成周向定位，不需要额外打表找正；基座上方的锁紧旋钮采用细牙螺纹结构，旋紧后可通过顶部压块将齿轮轴向压紧，避免检测过程中齿轮窜动导致测量值偏差；基座一侧延伸出的长条形测规导向槽，与伸缩孔测规的测杆截面精准适配，测杆可沿导向槽水平滑动，直接插入齿轮的键槽内完成尺寸与位置度检测，导向槽的直线度公差控制在0.02mm以内，保证测杆进给方向与键槽设计轴线完全重合，避免测杆偏斜带来的测量误差。前端的三角定位挡块，可根据待测齿轮的齿顶圆直径调整安装位置，对齿轮端面进行轴向定位，保证不同规格的宽槽正齿轮装夹后，键槽中心与测规导向槽中心处于同一高度，不需要每次检测都重新调整测规高度。

　　设计思路上，这套夹具没有采用复杂的气动或液压夹紧结构，完全适配质检工位的手动操作场景：整体结构无冗余部件，所有活动部件只有顶部的锁紧旋钮和可更换的前端挡块，日常维护只需要定期清理导向槽内的铁屑和灰尘，在旋钮螺纹处涂抹少量润滑脂即可，不需要复杂的校准流程。夹具的整体外形尺寸控制在180mm×60mm×70mm以内，可直接放置在质检台的标准量具垫铁上使用，不需要额外的安装固定，占用工作台面积极小；底部的基座采用平面度0.01mm的精磨底面，放置在平台上不会出现晃动，保证检测基准的稳定性。

　　从安装边界来看，这套夹具不需要与其他设备进行刚性连接，所有定位面的尺寸公差都按照待测齿轮的公差带做了适配：定位槽的齿形定位面按照齿轮齿形的最小实体尺寸设计，保证合格齿轮可以顺畅卡入，超差齿轮无法完全就位，可实现初步的不合格品快速筛选；测规导向槽的宽度与测杆采用H7/g6的间隙配合，既保证测杆滑动顺畅无卡滞，也不会因为间隙过大导致测量偏斜；顶部压块的压紧面贴有1mm厚的聚氨酯垫片，避免压紧时损伤齿轮的齿面或端面，适合成品齿轮的终检环节使用。

　　在实际生产场景中，这类专用夹具可将单个齿轮的键槽检测时间从原来的2分钟压缩到15秒以内，检测一致性远高于手持测规的检测方式，尤其适配小批量多品种的齿轮生产场景，只需要更换对应齿形的定位基座和调整挡块位置，就可以适配不同齿顶圆、不同键槽宽度的正齿轮检测需求。夹具的主体结构采用一体化铣削加工，没有多余的拼接部件，长期使用后不会出现拼接松动导致的基准偏移，锁紧旋钮的螺纹采用梯形螺纹设计，锁紧力稳定，即使频繁旋紧旋松也不会出现螺纹滑牙的问题，适合质检工位高频次的使用场景。
