木工夹持固定工装结构设计

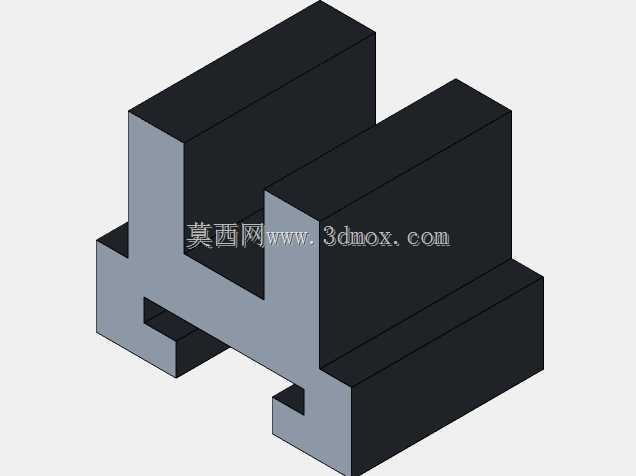

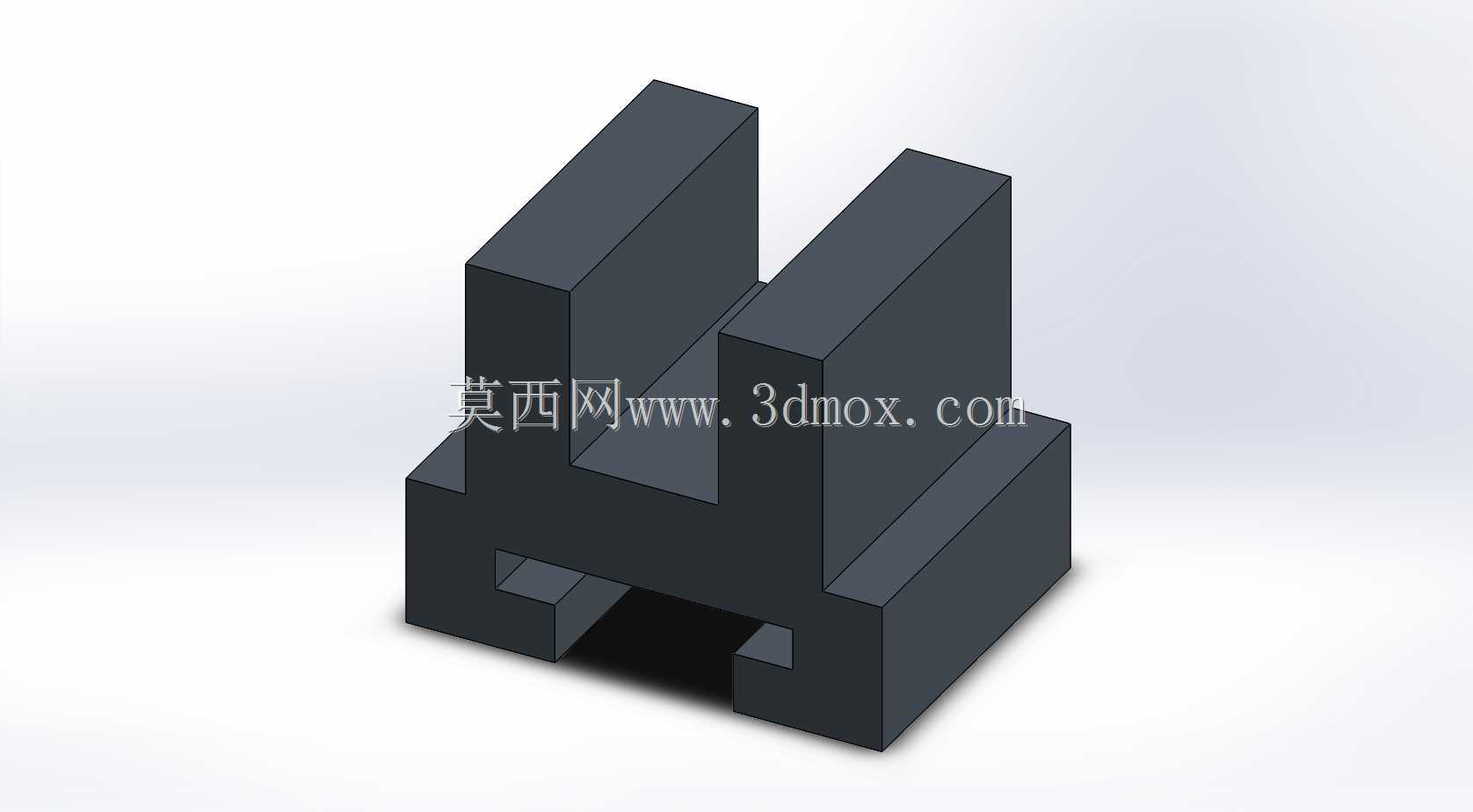

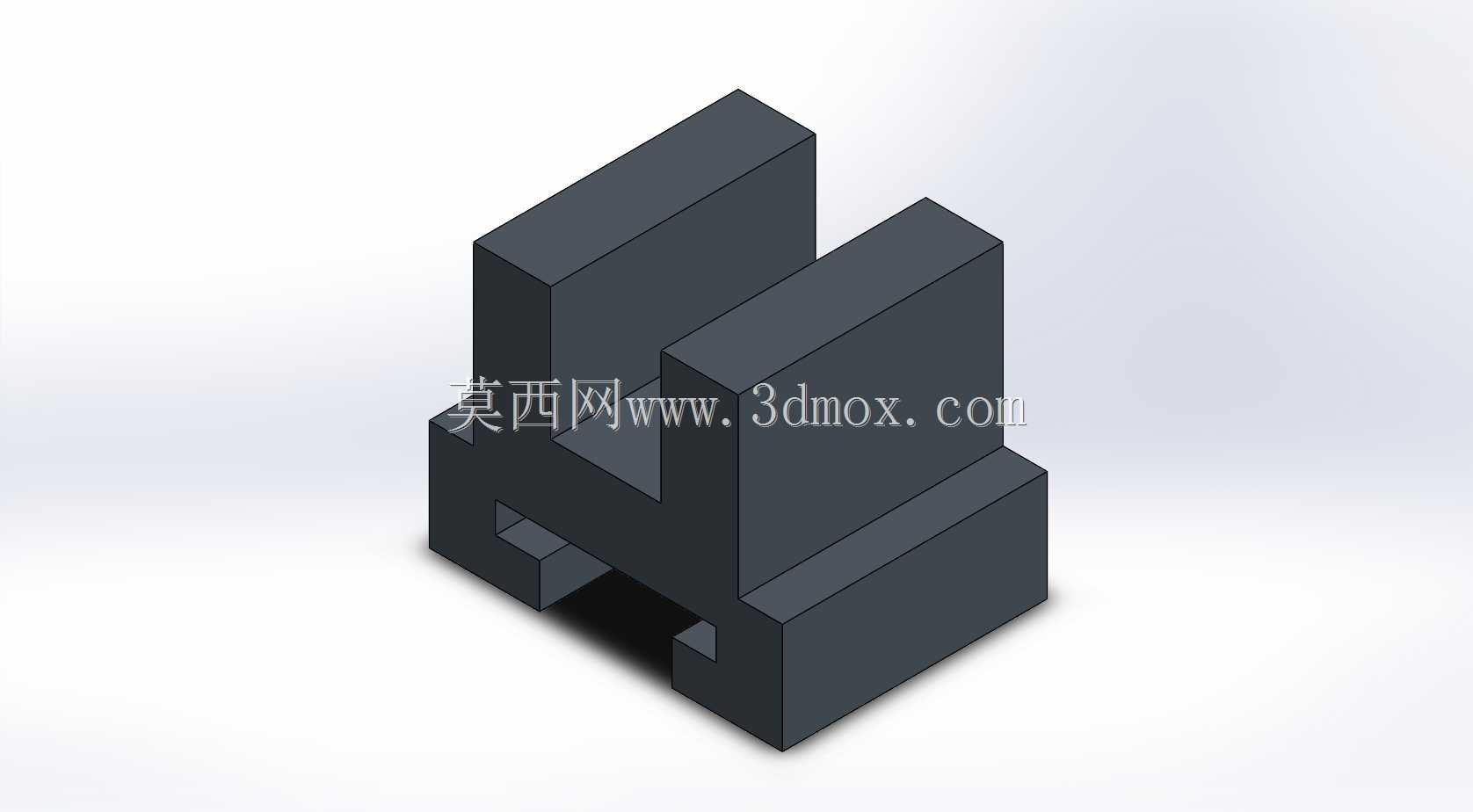

　　在木工小批量加工、手工木作以及简易工位的钻孔、铣削、修型作业场景里，这类一体式夹持固定件的使用频率远高于复杂的多工位夹具，尤其适合没有配备大型真空吸附工作台的小型加工作坊、教学实训工位以及户外临时木作场景，不需要额外搭配气源、液压动力源，仅靠工件与夹具的贴合限位以及基础的压紧件就能完成装夹，适配性极强。从结构设计逻辑来看，这个固定件采用整体式块体结构，没有额外的活动铰接部件，一体加工成型的结构能避免长期使用后铰接位磨损带来的装夹间隙，整体刚性远优于拼装式夹具，在承受钻孔时的轴向进给力、修型时的侧向切削力时不会出现结构形变，能保证加工过程中工件的位置精度。主体的双立臂结构形成了开口式的夹持槽，槽体的宽度尺寸经过适配，刚好能容纳常规厚度的木方、木板侧边插入，立臂的高度预留了足够的装夹空间，既可以夹持厚度较薄的板材，也能通过增加垫块的方式夹持高度更高的木构件，底座部分向外延伸出支撑边，安装时可以通过螺栓穿过底座的预留孔位将整个夹具固定在工作台面、临时支架甚至是地面的预埋板上，安装边界没有过多的干涉要求，只要固定面的平面度满足基础安装要求即可，不需要额外加工复杂的安装槽。

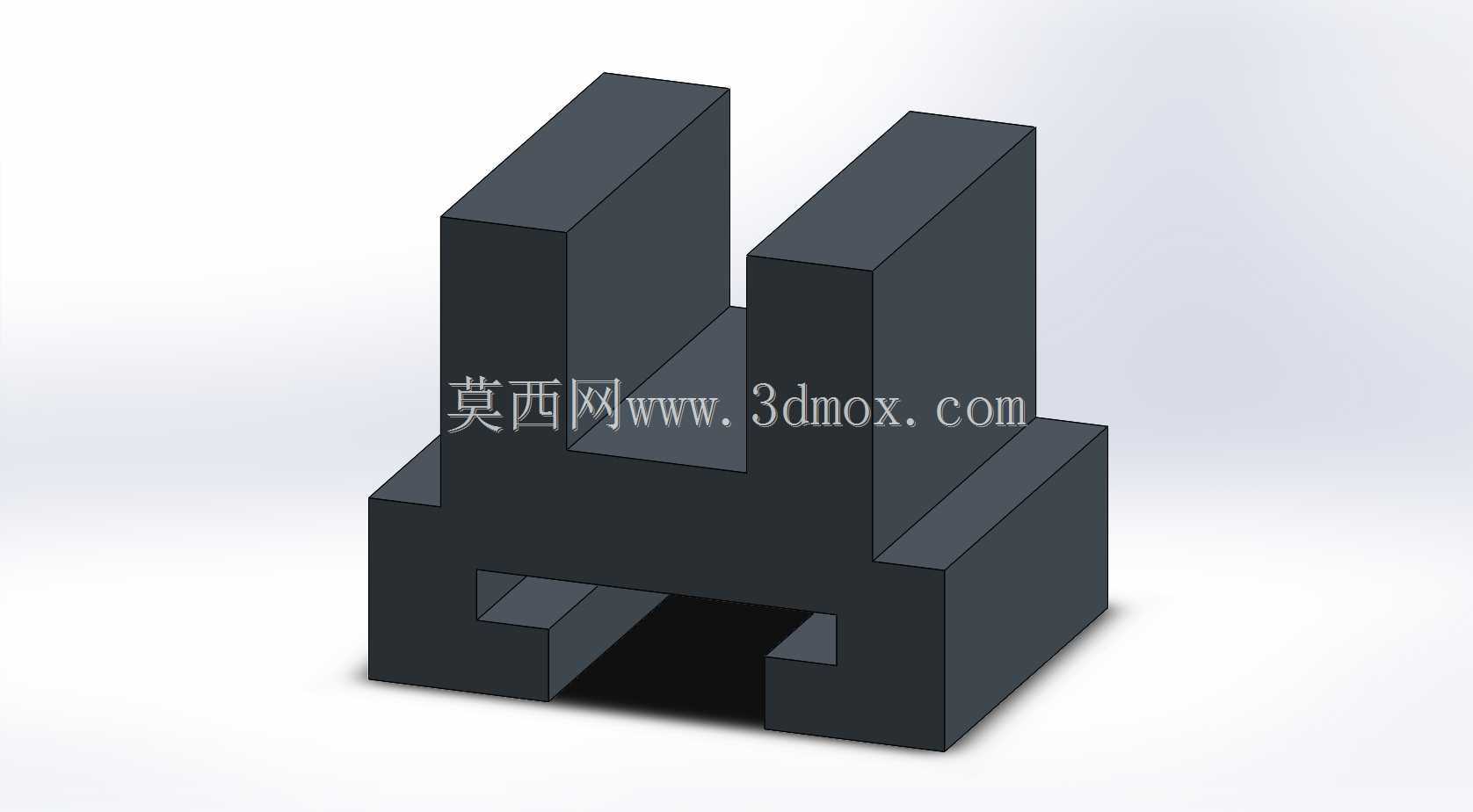

　　底部的缺口结构是设计时特意预留的排屑空间，木工钻孔产生的木屑、修型产生的木渣可以直接从缺口处掉落，不会堆积在夹持位底部造成工件垫起、装夹倾斜的问题，同时这个缺口也可以作为小型工件端部加工时的避让位，比如对木方端部进行倒角、钻横向孔的时候，工件端部可以伸入缺口内，不会和夹具底座产生干涉。实际使用时，只需要将待加工的木材侧边卡入双立臂形成的夹持槽内，根据加工位置调整工件的伸出长度，再用快速夹或者压块将工件压紧在夹具的支撑面上即可完成装夹，不需要复杂的找正步骤，因为立臂的内侧直面本身就是定位基准，工件靠紧立臂面就能保证侧边的直线度，对于批量加工同规格的木构件来说，只需要调整好一次定位挡块，就能重复完成装夹，大幅减少单件装夹的辅助时间。

　　和常见的金属加工用台虎钳不同，这个固定件的夹持接触面没有做齿形防滑纹，避免在木质工件表面留下压痕，对于需要保留表面完整度的木作加工来说非常友好，不会因为装夹破坏工件的外观面，后续不需要额外打磨修复装夹痕迹。从建模的角度来说，这个结构的特征非常规整，全部由拉伸、切除的基础特征构成，没有复杂的曲面特征，建模时只需要先确定底座的安装尺寸、夹持槽的宽度深度、立臂的高度这几个核心参数，就能快速完成整体结构的搭建，后续如果需要适配不同厚度的加工工件，只需要修改夹持槽的宽度参数就能快速衍生出不同规格的型号，参数化修改的效率很高。

　　在实际的工位布局中，这类固定件可以多个并排安装在工作台面上，形成多工位的装夹工位，同时完成多个工件的装夹加工，也可以单个安装在临时支架上，配合手持电钻、手持修型工具完成现场加工作业，不需要依赖大型的加工设备，适用场景非常灵活。结构的壁厚设计经过受力考量，立臂的厚度足够承受侧向的敲击力，在木工需要进行敲击装配、凿削作业时，夹具不会因为受力出现断裂或者变形，整体的使用寿命远高于塑料材质的简易夹具，金属材质的主体也能适应车间内多粉尘、偶尔磕碰的使用环境，不需要特殊的维护保养，长期使用只需要清理接触面的木屑残留即可。
