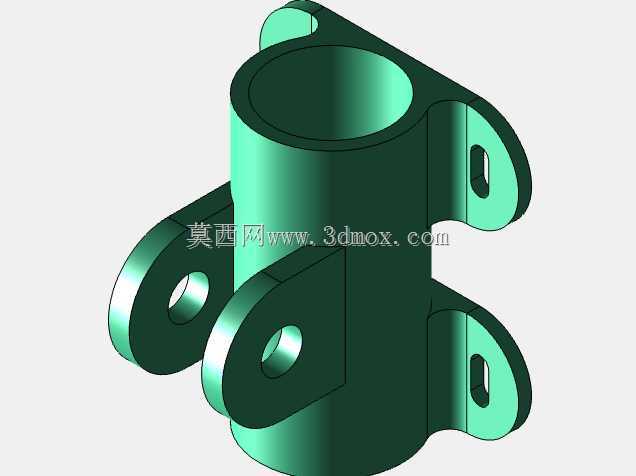

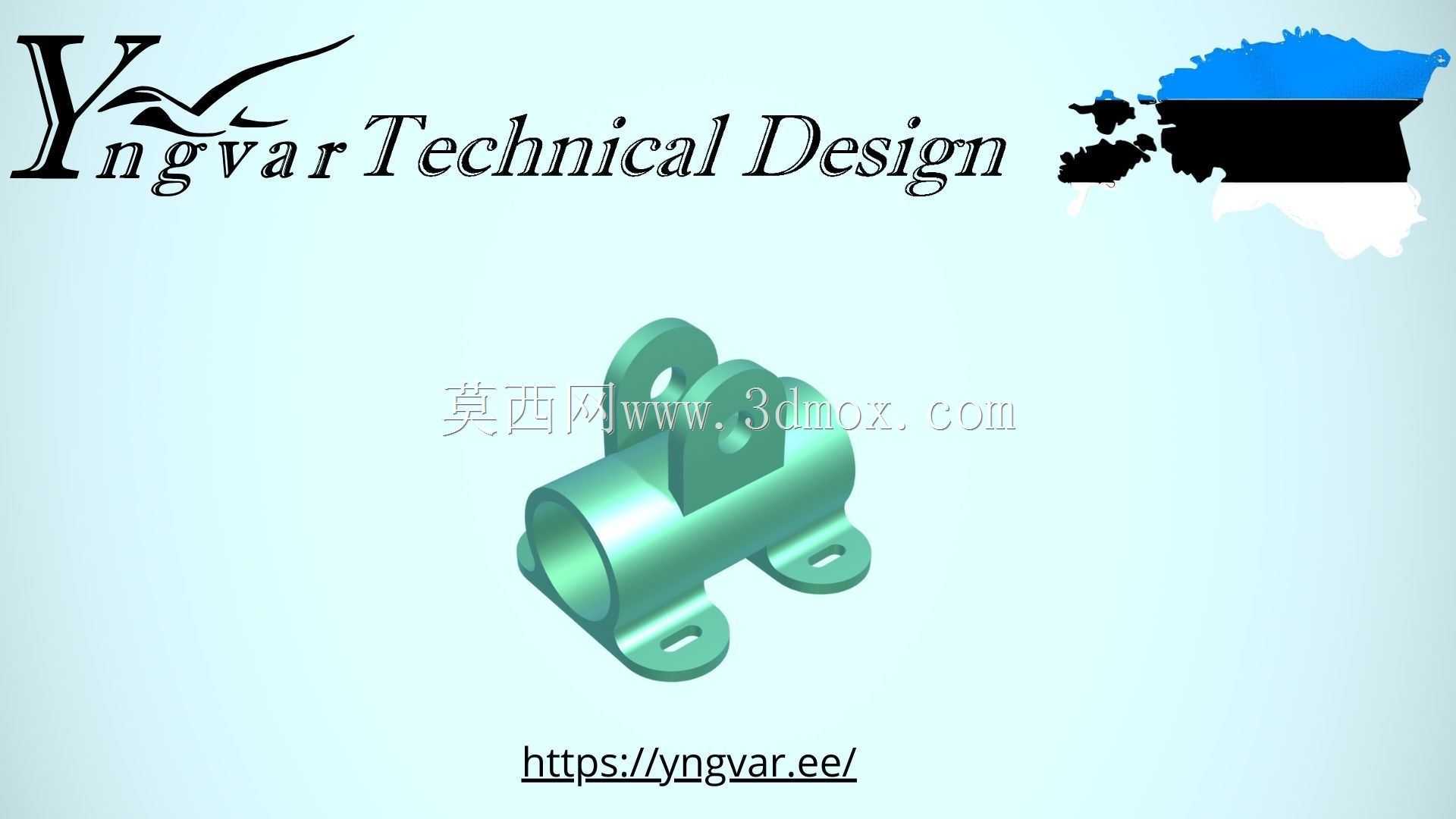

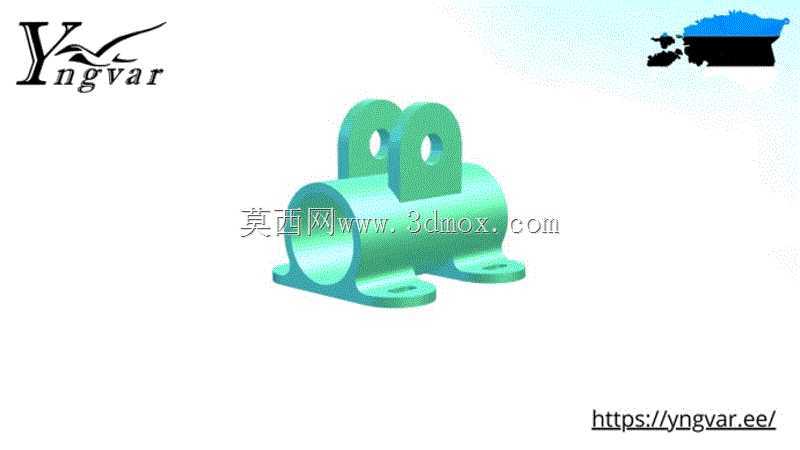

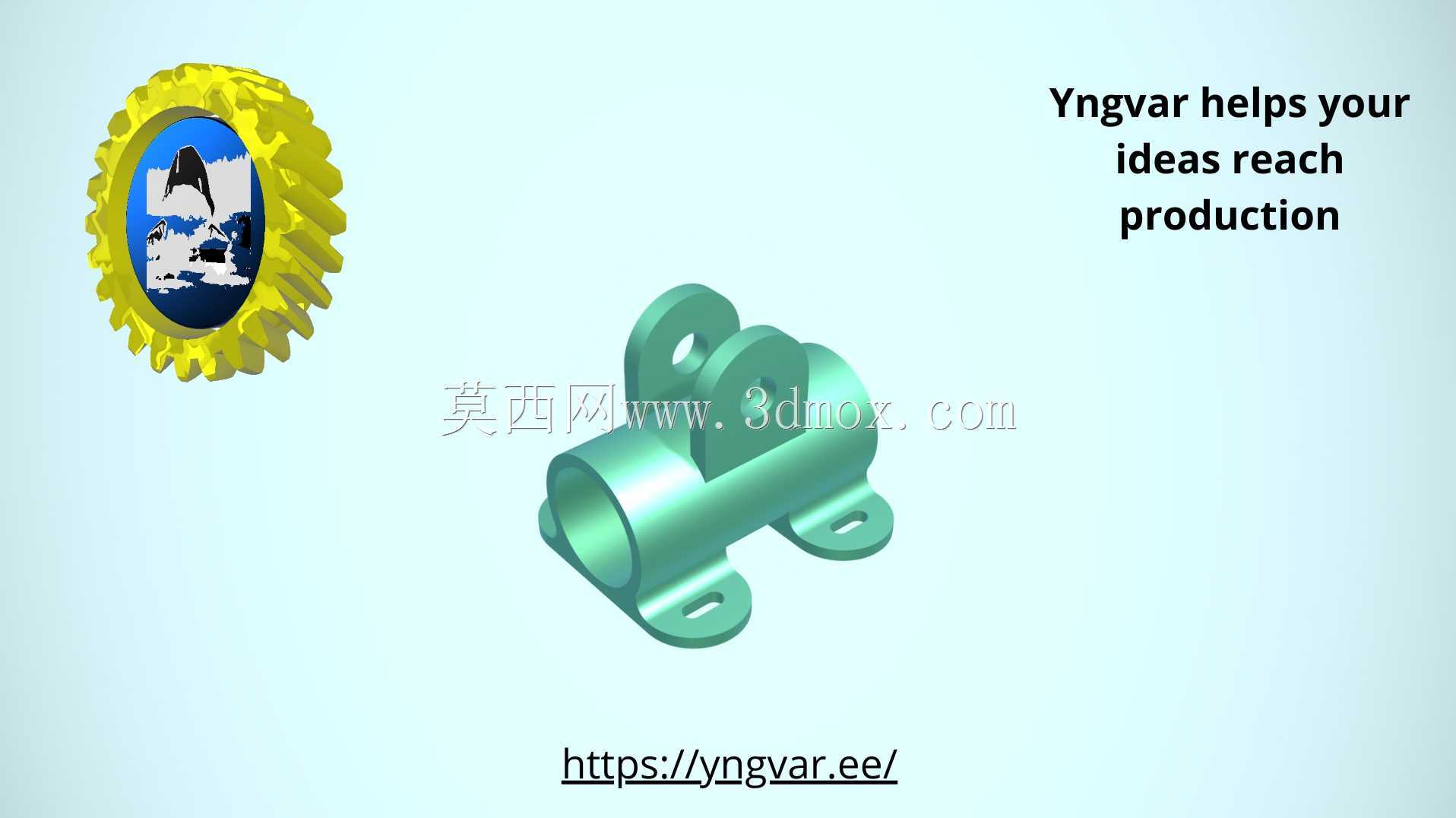

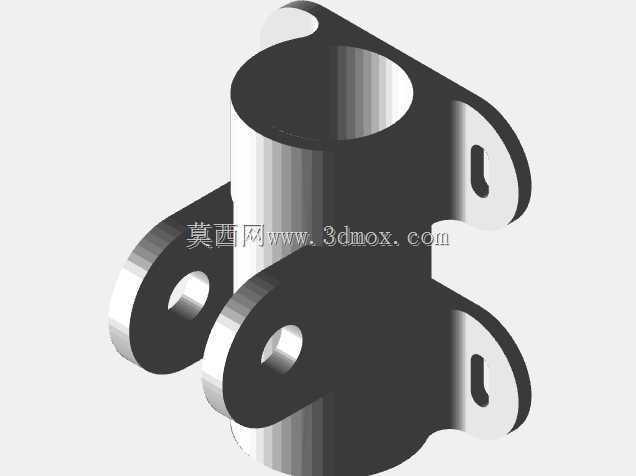

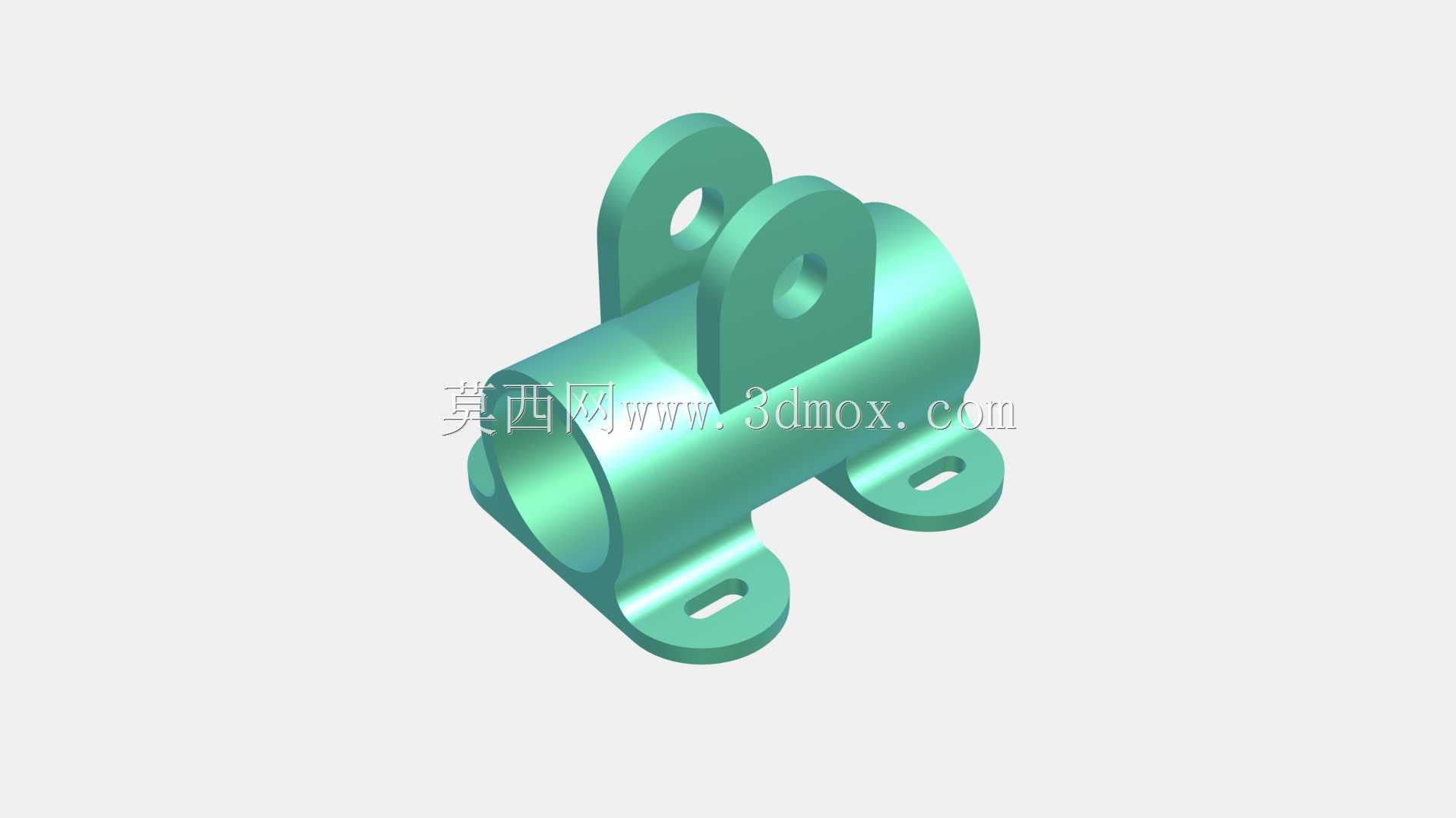

在工业管线布设、小型气动液压回路搭建、轻型设备走线布局的场景里,这类带双耳安装座的筒式支撑构件是十分常用的紧固配套零件,日常多用来对穿过筒身的圆管、线束、细杆类部件做径向定位,避免管线在设备运行振动过程中出现移位、晃动、磨损外皮的问题,在轻工自动化生产线、小型实验台架、民用机电设备的内部走管布局中都能见到这类结构的应用。从结构设计逻辑来看,构件主体采用贯通式圆筒结构,筒体内壁可根据实际穿过件的外径做公差适配,常规设计下内壁会预留0.2-0.5mm的装配间隙,方便管线顺利穿入,同时避免间隙过大导致穿入件出现径向窜动;筒身上方延伸出的双耳结构带有同轴安装孔,主要用于穿装销轴或锁紧螺栓,可实现对穿入筒内构件的角度微调或者轴向锁止,当需要固定管线位置时,可在双耳孔内拧入紧定螺钉,螺钉端部抵紧筒内管线外壁,就能完成位置锁定,不需要额外做焊接或者粘接固定,拆装调整都十分便捷。筒身下方延伸出的两个带安装孔的平底支脚,是整个构件的安装基准面,支脚底面做了铣平处理,保证和安装基面贴合时没有翘曲间隙,支脚上的安装孔可适配M4-M6规格的内六角螺栓,能直接固定在铝型材台面、设备钣金机架、预制安装基板上,安装边界上需要注意,两个支脚的孔中心距要和安装基面的预留孔位匹配,常规同规格构件的支脚孔中心距多在30-40mm区间,安装时要保证筒身轴线和穿入管线的走向同轴,避免强行穿管导致构件受侧向力出现断裂。
设计这类构件的时候,首先要确定核心适配的管线外径,以此倒推筒身的内孔尺寸,筒身壁厚通常根据承载的管线重量选择,轻型走线场景下壁厚取2-3mm即可满足强度要求,如果是用来支撑硬质金属气管或者液压细管,壁厚可适当增加到4mm,避免锁紧时筒身出现变形。双耳结构的位置要避开支脚的安装螺栓操作空间,保证安装支脚螺栓的时候,工具不会和双耳结构产生干涉,双耳上的孔轴线要和筒身轴线垂直,保证紧定螺钉锁紧时受力均匀,不会出现偏载导致螺钉滑牙或者筒壁被顶变形。
实际选型使用的时候,要先确认穿入构件的外径和构件筒体内径的匹配度,若穿入的是带绝缘层的电线,要注意筒身两端的内孔边缘做倒角处理,避免尖锐棱边割破电线绝缘层造成短路隐患;如果是用来固定气动硬管,可在筒体内壁粘贴一层薄橡胶垫,既能增大摩擦力提升锁紧效果,也能避免硬管和金属筒壁硬接触产生振动异响。这类支撑构件和传统的管卡相比,集成了上部锁止和下部安装的功能,不需要额外搭配安装支架,整体结构更紧凑,在空间狭小的设备内部布设管线时,能有效节省安装空间,同时一体成型的结构也比装配式管卡的整体刚性更好,在设备有持续振动的工况下,不容易出现螺栓松动、管线滑脱的问题。

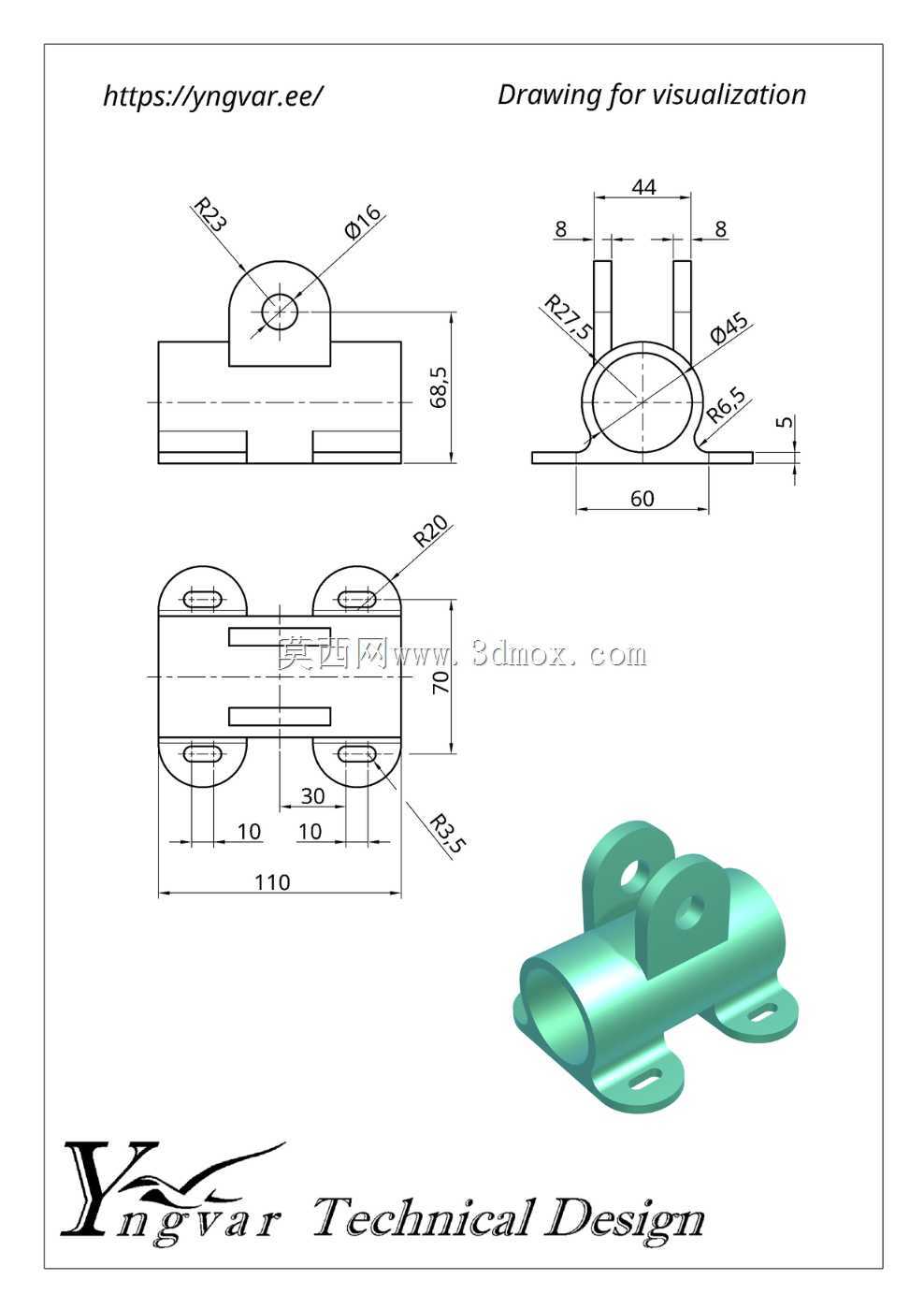

建模过程中要注意几个关键尺寸的公差配合:筒体内孔的尺寸公差取H8级别,保证穿入件能顺利装配;双耳上的锁止孔螺纹公差取6H,保证螺钉拧入顺畅无卡滞;支脚安装孔的位置度公差控制在0.1mm以内,避免安装时孔位错位无法穿装螺栓;支脚底面的平面度公差控制在0.05mm以内,保证安装后构件不会出现倾斜,导致筒身轴线偏移影响管线穿装。另外在结构过渡位置,比如筒身和双耳、筒身和支脚的连接位置,都要做R2-R3的圆角过渡,避免应力集中,在承受锁紧力或者设备振动载荷的时候,不会在连接位置出现开裂问题,尤其是采用3D打印工艺制作小批量样件的时候,圆角过渡能有效提升打印件的层间结合强度,避免受力时从直角位置断裂。
