三维扫描获取的陶瓷结构件数字孪生模型

　　在高压电气绝缘配套、高温工况结构承载、精密电子设备绝缘支撑等场景中，陶瓷材质零件凭借高绝缘性、耐高温、抗磨损的物理特性，长期作为核心配套部件使用，但这类零件多通过粉末冶金、高温烧结工艺成型，烧结过程中存在不可控的收缩形变，传统正向建模很难精准还原成品的实际轮廓，给后续的装配适配、磨损检测、备件复刻带来不小的阻碍。这个通过三维扫描获取的陶瓷零件数字模型，完全基于实物表面点云数据重构而成，没有经过过度的理想化曲面修正，完整保留了烧结成型后零件表面的细微起伏、棱边的自然倒角以及成型过程中留下的表面纹理，和实物的几何一致性远高于正向设计的理论模型。

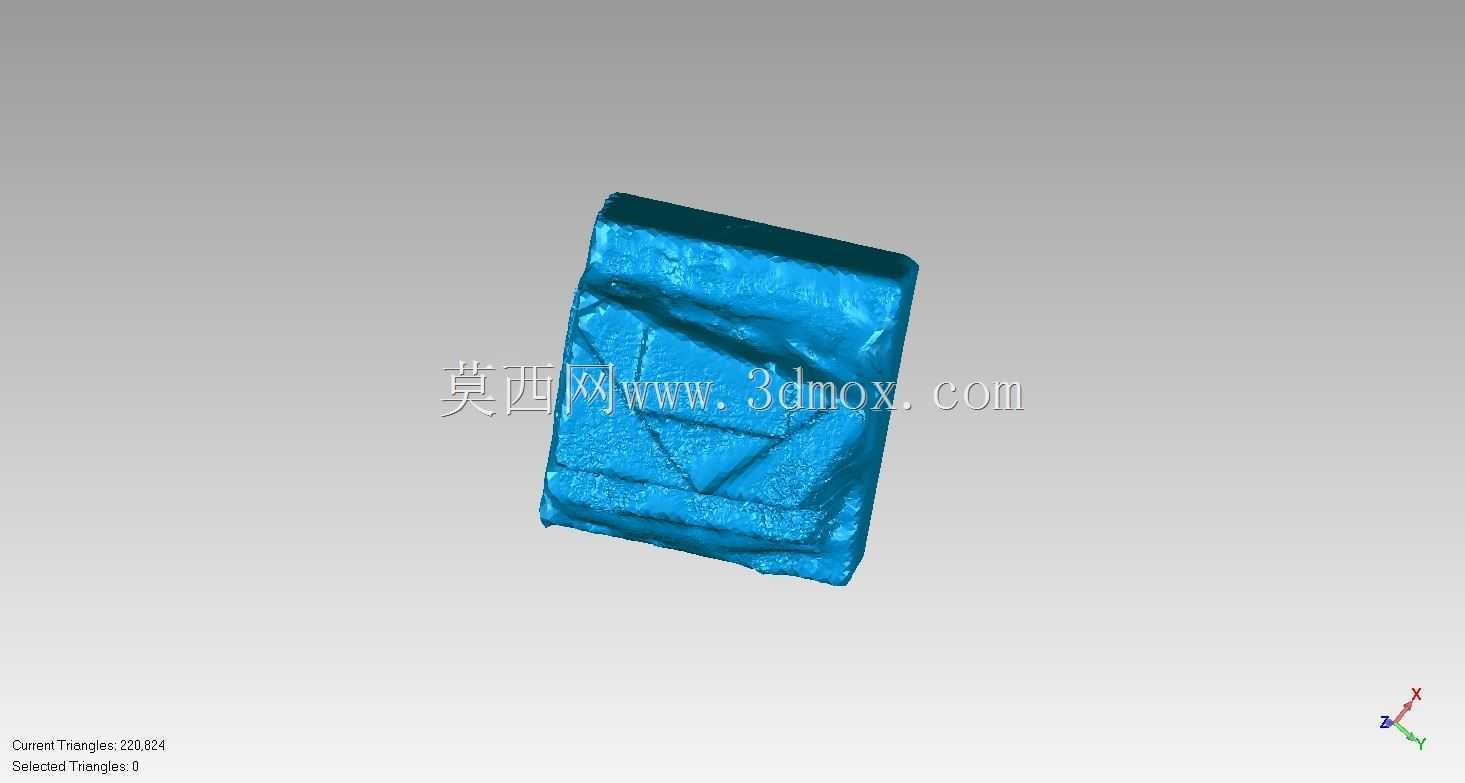

　　从实际工程应用角度出发，这类扫描模型的核心价值首先体现在老旧设备的备件复刻环节，很多服役年限较长的进口电气设备、高温窑炉配套的陶瓷绝缘件，原始设计图纸早已遗失，零件出现磨损碎裂后很难找到匹配的替换件，通过三维扫描获取实物的完整几何数据，能够直接支撑后续的模具修模、3D打印陶瓷坯体或者机加工陶瓷毛坯的工作，不需要反复测绘调整尺寸，大幅缩短备件的制作周期。其次在装配公差校核场景中，陶瓷零件属于硬脆材质，安装过程中如果和金属安装座的配合面存在轮廓偏差，拧紧固定螺栓时很容易出现应力集中导致陶瓷碎裂，使用和实物完全一致的扫描模型进行虚拟装配，能够提前预判配合面的干涉位置，对金属安装座的配合面做针对性的修配，避免实际装配过程中出现零件报废的问题。从模型的几何特征来看，这个陶瓷零件整体为近似方块的承载结构，主体轮廓的棱边没有做刻意的直角处理，保留了烧结工艺自然形成的微小圆弧过渡，这种过渡结构其实刚好符合陶瓷零件的应力释放需求，能够避免直角位置在温度骤变时出现应力开裂。零件表面的凹凸纹理并非后期加工的装饰结构，而是烧结过程中为了增加和相邻绝缘垫层摩擦力设计的压制成型结构，扫描过程中完整捕捉了这些纹理的深度和走向，在做有限元受力分析时，这些细微结构能够更真实地模拟零件受力时的应力分布，不会因为模型过度理想化导致分析结果和实际情况出现偏差。

　　在做逆向建模的过程中，没有对零件表面的微小形变做光顺处理，因为对于陶瓷这类硬脆材料来说，表面的微小凹陷和凸起恰恰是烧结过程中应力分布的外在表现，保留这些特征能够帮助工艺人员分析烧结过程中的温度场分布是否均匀，为后续调整烧结工艺参数、降低零件废品率提供数据参考。从安装边界来看，这个零件的安装基准面为底部的平整接触面，扫描数据中完整记录了基准面的平面度误差，在配套设计安装基座时，可以根据实际的平面度数据调整基座接触面的加工精度，不需要按照理论的绝对平面做过高的精度要求，在保证装配稳定性的前提下降低加工成本。

　　零件侧面的定位结构没有采用规则的卡槽设计，而是依靠成型后的自然轮廓和相邻部件形成嵌合，扫描模型完整还原了定位面的实际轮廓角度，在设计配套的定位压块时，能够完全贴合零件的实际外形，避免压块接触应力集中导致零件破损。在工业检测场景中，这类扫描模型还可以和新出厂零件的扫描数据做偏差对比，快速判断零件在长期高温、高压工况下的磨损量和形变量，预判零件的剩余使用寿命，提前安排备件更换，避免设备运行过程中零件突然碎裂导致非计划停机。和传统的接触式测绘相比，非接触式三维扫描不会对陶瓷零件的表面造成任何划伤，对于表面精度要求高的绝缘陶瓷件来说，这种数据获取方式不会破坏零件的表面绝缘层，测绘完成后的零件可以直接继续使用，不会造成不必要的零件损耗。整个模型的点云数据经过了拓扑优化处理，在保留所有关键装配特征、表面细节的前提下，控制了模型的整体数据量，既可以导入三维建模软件做后续的结构修改，也可以直接导入有限元分析软件做力学、热学仿真，不需要做额外的模型修复工作，能够直接对接后续的工程设计流程。
