采用608zz轴承的简易蠕动泵结构设计

　　在实验室小剂量试剂输送、小型水处理装置药剂投加、桌面级生物反应装置流体循环这类场景里，蠕动泵的应用占比一直不低，核心原因是这类设备输送流体时，介质只和软管内壁接触，不会污染泵体本身，换不同规格软管就能适配不同流体，清洁和维护成本极低。这次做的这个简易蠕动泵结构，就是针对小流量、低压力的桌面级输送场景设计的，没有做复杂的集成外壳，把核心传动和挤压结构做了简化，方便使用者根据自己的安装空间做二次改装。

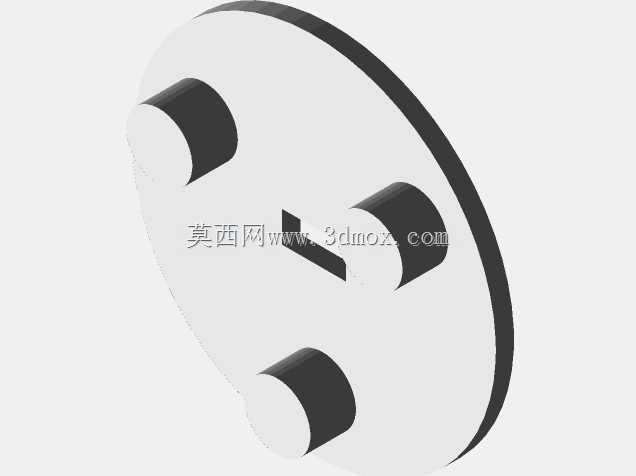

　　设计之初最先敲定的是轴承选型，直接选用了市面上最容易采购的608zz深沟球轴承，一共用了3个，这种轴承内径8mm外径22mm厚度7mm，采购成本低，通用互换性强，不管是做原型验证还是小批量制作，都不用为非标轴承的供货周期发愁。三个轴承分别承担不同的作用：两个作为挤压轮的支撑转轴，保证滚轮挤压软管时转动顺滑，不会因为摩擦阻力过大导致软管异常磨损；剩下一个作为泵体转子的定位支撑，抵消转子转动时的径向窜动，让挤压轮对软管的挤压力度保持均匀，避免出现流量波动或者液体回流的问题。

　　做结构的时候特意留了改装余量，首先是入口孔的尺寸，现在的基础结构只做了基础的过孔，实际使用的时候如果要更换不同壁厚、不同外径的输送软管，完全可以根据自己选的软管参数把入口孔扩到对应尺寸，不用重新做整个泵体的结构。然后是电机安装位的预留，现在的泵体底座是向后延伸的结构，很多人做原型的时候容易忽略电机的安装高度，毕竟蠕动泵的软管导轨是有固定高度的，如果选的电机输出轴高度和转子中心不匹配，很容易出现联轴器别劲、转动阻力大的问题，把底座做向后延伸的设计，就是给使用者留足电机安装的调整空间，不管是选普通的直流减速电机还是步进电机，都能通过在底座上打孔调整安装位置，对齐转子的中心高度。

　　从安装边界来看，整个泵体的主体是方正的块式结构，没有外凸的复杂结构，安装的时候只需要在底座对应位置打四个固定孔就能完成固定，不需要额外设计复杂的安装支架。主体的圆角过渡是特意做的，一方面是避免锐边在装配的时候割伤安装人员或者划破软管，另一方面也能减少3D打印制作时的支撑用量，不管是用FDM还是光固化工艺制作，都能降低打印难度，减少后期打磨的工作量。

　　实际使用的时候，这个结构的挤压轮行程是匹配常用的硅胶软管、PVC软管设计的，挤压的时候能完全压闭软管内壁，保证蠕动泵的自吸能力，不会因为挤压不到位出现漏液、流量不足的问题。要注意的是，因为是简易结构，没有做软管的张紧调节机构，所以选软管的时候要注意壁厚均匀度，壁厚偏差太大的话会导致挤压间隙不一致，影响流量精度。如果需要更高的流量精度，也可以在泵体侧面加装一个简单的张紧螺钉，调整软管的压紧程度，这个结构上已经留了对应的加装位置，不用破坏原有主体结构。

　　很多做桌面级流体设备的开发者在初期验证阶段，不需要工业级蠕动泵的复杂功能和高精度，只需要一个能稳定输送流体、成本低、改装方便的泵体结构，这个设计就是瞄准这个需求做的，所有结构件都没有复杂的曲面，加工或者3D打印的难度都很低，装配的时候只需要把轴承压入对应安装位，装上挤压轮和转子，再接上对应规格的电机就能完成组装，不需要特殊的装配工具。另外在设计的时候特意把转子的转动中心和泵体的安装基准面做了平行度公差预留，只要打印或者加工的时候精度达到普通民用级要求，就能保证转动时的同轴度，不会出现转动卡顿的问题。

　　从流体输送的适用范围来看，这个结构适配小流量的中性流体输送，比如实验室的营养液输送、小型水景的水循环、滴定装置的药剂投加都能适用，如果要输送有腐蚀性的流体，只需要更换对应耐腐材质的软管就行，泵体本身不接触流体，所以不用考虑泵体材质的耐腐问题，这也是蠕动泵本身的结构优势。要注意的是这个结构没有做高压设计，不适合用来输送需要高出口压力的场景，毕竟是简易结构，挤压轮的数量和支撑强度都是针对低压场景设计的，过高的出口压力会导致软管压不闭，出现回流问题。
