叶片式液压输送泵结构设计方案

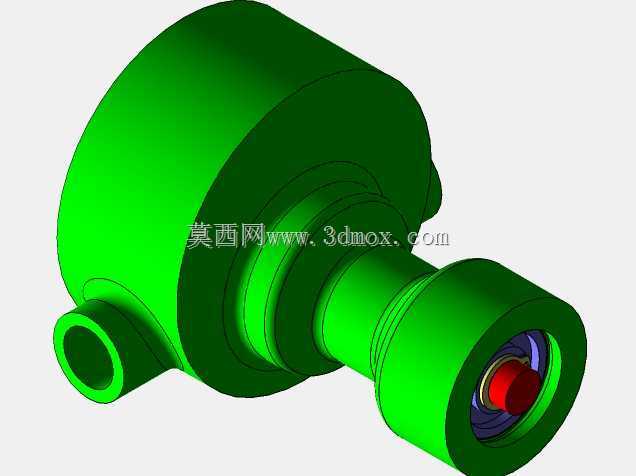

　　在液压传动与低压流体输送场景中，这类叶片式结构的泵体常作为核心动力元件出现，区别于齿轮泵的固定排量输出，叶片式结构可通过定子内曲面的轮廓设计，实现更平稳的流量输出，降低流体脉动带来的管路振动与噪音问题，在小型液压站、润滑系统、低压油料输送工位都有广泛适配性。从结构布局来看，该泵采用同轴直联的安装接口设计，输入端的轴伸段预留了标准轴径与键槽位置，可直接匹配标准Y系列电机或者液压马达的输出端，无需额外加装联轴器座，能有效压缩整套动力单元的轴向安装尺寸，对于安装空间局促的移动式液压设备、小型机床润滑站来说，这种紧凑布局能大幅降低机架设计的空间预留要求。

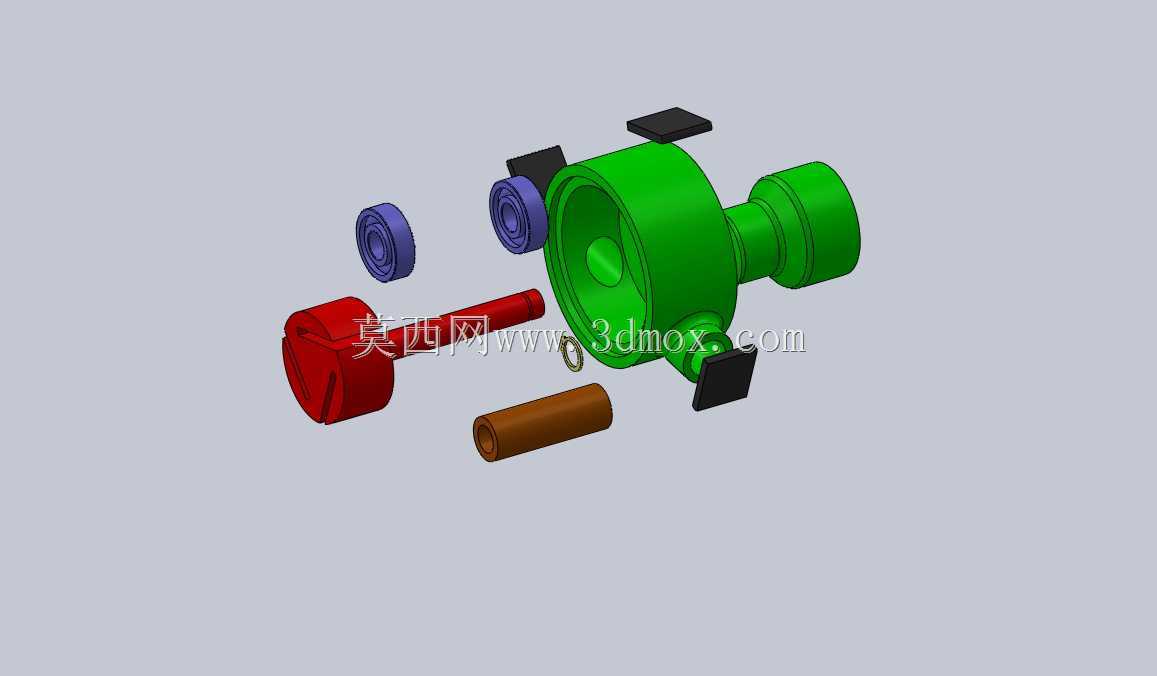

　　泵体的进出油口采用径向布置的内螺纹接口，接口位置与泵体安装法兰面的垂直距离经过尺寸校核，安装时可直接对接标准液压硬管或者高压胶管，不需要额外加装弯头改向，能减少管路接头数量，降低流体泄漏的风险点。内部结构上，叶片槽的加工精度直接决定泵的容积效率，建模时对叶片与转子槽的配合间隙做了公差预留，常温工况下配合间隙控制在0.02-0.04mm区间，既保证叶片在槽内可灵活滑动，又能减少高压腔向低压腔的内泄漏。定子环的内曲线采用等加速等减速运动轮廓，可避免叶片在伸缩过程中出现刚性冲击，降低定子内曲面的磨损速率，延长泵体的连续运行寿命。

　　端盖部分的密封槽设计适配O型圈与骨架油封的组合密封形式，轴伸处的骨架油封可防止内部油液外漏，端盖与泵体的连接螺栓采用均布排布，拧紧时可保证结合面压力均匀，避免出现局部密封失效的问题。在实际选型适配时，需要注意泵的安装法兰止口尺寸与电机端法兰的匹配度，同轴度误差需控制在0.1mm以内，否则运行时会出现轴封偏磨、轴承过热的问题。进出油口的通径设计匹配额定流量下的流体流速，吸油口流速控制在1.5m/s以内，压油口流速不超过3m/s，可避免吸空或者压损过大的问题。建模过程中对所有配合面做了干涉检查，叶片在转子槽内的全行程运动无卡滞，转子与定子的同轴度、端盖与泵体的定位销孔位置都做了尺寸链校核，可直接用于工程图导出与加工工艺编制。

　　对于液压系统设计人员来说，该模型可直接导入系统装配体中做管路布局与干涉检查，不需要重新绘制简化模型，能大幅缩短方案设计阶段的建模耗时。在润滑系统应用场景中，这类泵可作为润滑油泵使用，为机床导轨、轴承座提供定量的润滑油供给，通过流量调节螺钉可调整输出流量，匹配不同润滑点的油量需求。在小型液压机具的动力单元中，该泵可提供稳定的压力油输出，驱动小型油缸或者液压马达完成往复或者旋转动作，平稳的流量输出可保证执行元件运行无爬行，提升机具的操作手感与控制精度。
