双向进出油口式叶片液压动力元件结构

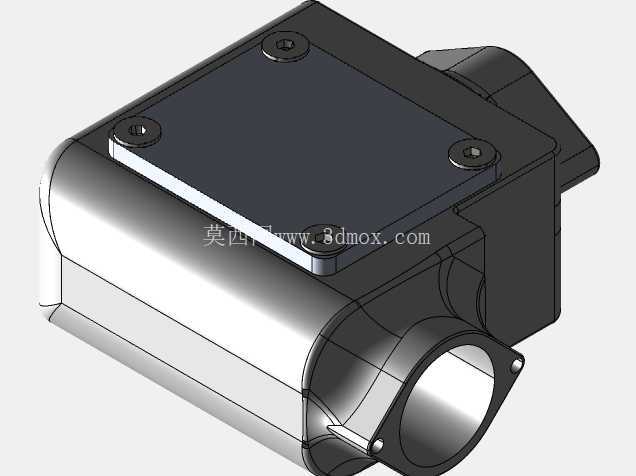

　　在液压传动系统的实际部署场景里，这类双油口布局的叶片式动力元件，常被集成在中小型液压站、机床液压夹紧回路、小型工程机械的辅助动作驱动单元中，承担着将输入端的旋转机械能转化为液压油压力能的核心作用，相比齿轮泵它的输出压力脉动更小，运行噪音更低，适合对执行元件动作平稳性有一定要求的工况。从结构设计逻辑来看，整个泵体采用方正的箱式壳体布局，顶部的盖板通过四个对称布置的紧固件实现密封压紧，这种布局既方便加工阶段的壳体内腔精度保证，也能在后期维护时快速拆开盖板，检查内部叶片、转子与定子的磨损情况，不需要将整个泵从安装基座上完全拆解。

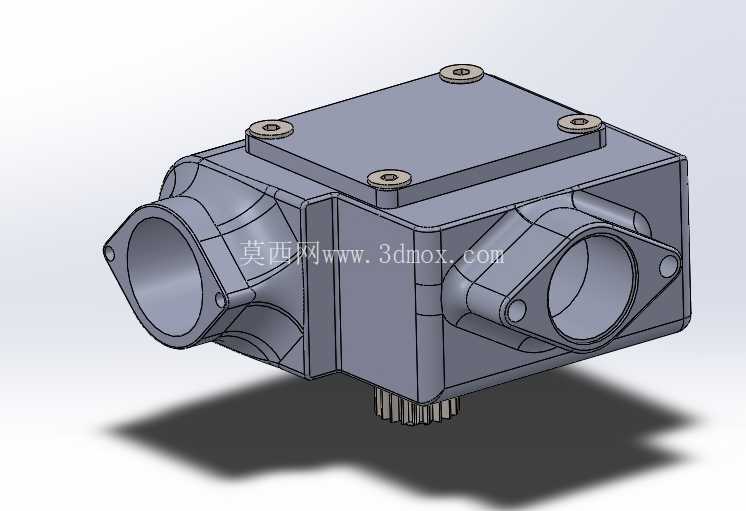

　　两个对称分布在壳体侧方的油口采用法兰式连接结构，油口端面预留了定位销孔与螺栓过孔，安装时可以根据管路走向选择进回油的方向，不需要额外加装过渡转接头，能减少管路连接的泄漏点，油口的通径尺寸匹配常规中低压液压系统的管路规格，适配流量范围覆盖多数中小型液压回路的需求。输入端的花键轴从壳体底部伸出，这种伸出方向的设计可以适配下置式安装的动力布局，电机或驱动轴从泵组下方对接，能让整个泵单元的安装重心更低，减少设备运行时的振动传递，花键的齿形参数采用通用液压泵的配套规格，能和标准的联轴器、驱动法兰直接匹配，不需要定制加工连接部件。

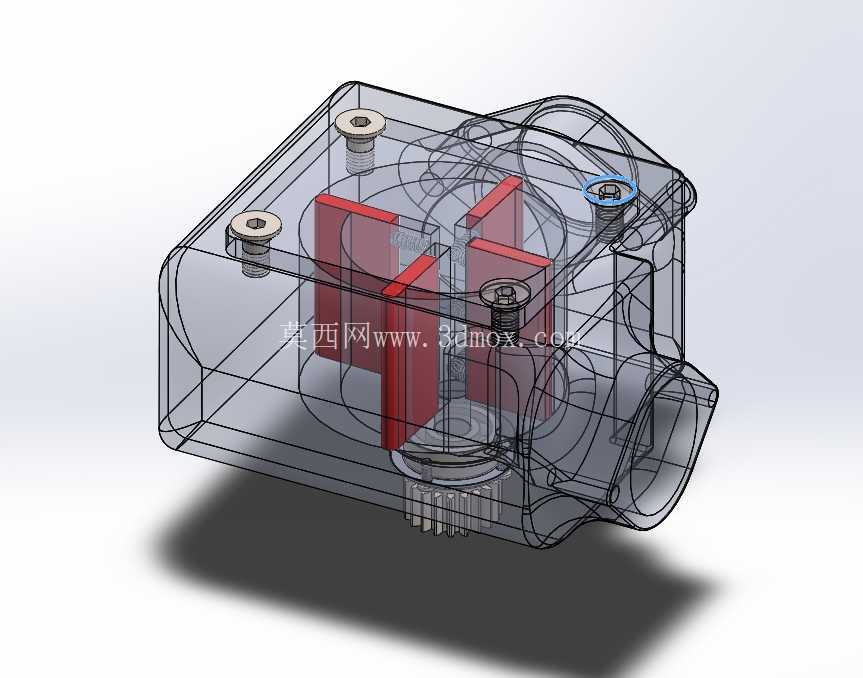

　　壳体的边角位置做了小尺寸的倒角处理，既避免加工和装配过程中锐边划伤操作人员，也能减少壳体铸造时的应力集中点，提升壳体在承压状态下的结构强度。内部的叶片-转子组件安装在壳体的封闭型腔里，工作时转子带动叶片沿定子内曲面滑动，相邻叶片之间的密闭容积周期性变化完成吸油与压油过程，壳体的壁厚经过核算，能承受额定工作压力下的交变载荷，不会出现长期运行后的壳体变形问题。安装边界方面，整个泵体的外形轮廓规整，顶部四个紧固点的位置可以作为安装时的吊装受力点，侧方法兰的连接面平面度满足液压管路的密封要求，不需要额外加工密封面，底部伸出轴的轴伸长度预留了标准联轴器的安装空间，不会出现轴伸过长导致的联轴器跳动或者过短导致的配合长度不足问题。

　　在实际选型适配时，这类泵可以直接替换同安装尺寸的同类型叶片泵，不需要改动原有安装基座的孔位与管路布局，能降低设备改造的成本与周期；针对不同的液压介质，只要更换对应材质的密封件与叶片，就可以适配乳化液、低粘度液压油等不同介质的输送需求，适用场景覆盖机床、轻工机械、小型工程设备的液压回路。设计阶段充分考虑了加工工艺性，壳体的多数平面可以通过一次装夹完成铣削加工，内腔的曲面加工采用常规数控铣削设备就能达到精度要求，不需要专用的定制工装，能有效控制生产制造成本，适合批量加工生产。
