Blackridge手持喷枪零件及组装结构

　　这款手持喷涂工具的结构设计，核心围绕小范围精细化喷涂作业的实际使用需求展开，在结构拆分阶段就充分考虑了3D打印制作的工艺适配性，所有零件的壁厚、连接卡扣位置都做了针对性的公差预留，避免打印后出现装配卡滞或者间隙过大漏料的问题。从实际应用场景来看，这类小型喷枪覆盖了模型上色、小型工件补漆、艺术创作喷绘、皮具护理补色等多个细分作业场景，相比大型工业喷涂设备，它的握持重心经过了多轮调整，整体重心落在握持区域的中心位置，长时间手持作业不会出现明显的腕部疲劳，适合需要精细控制喷涂轨迹的长时间作业场景。

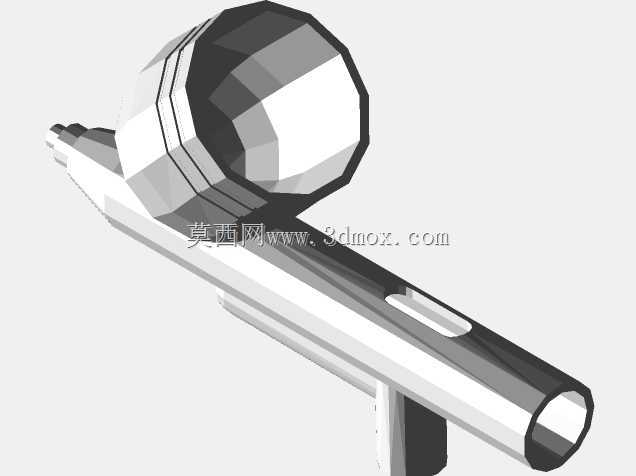

　　在功能结构设计上，这款喷枪的料仓采用了上置式的圆润腔体结构，腔体内部做了平滑过渡处理，没有残留死角，喷涂作业结束后可以快速完成腔体内部的余料清理，减少涂料残留固化堵塞出料通道的概率。出料通道的内径经过反复测算，匹配常见的0.2mm到0.5mm口径喷嘴的安装需求，通道内壁做了同轴度约束，保证涂料输送过程中压力稳定，不会出现出料忽大忽小、喷涂面雾化不均的问题。扳机结构采用了杠杆式传动设计，按压行程和出料量的对应关系做了线性匹配，轻触扳机时可以实现小流量细线喷涂，扳机按到底时可以实现最大流量的宽幅雾化喷涂，作业过程中不需要额外调节旋钮就能通过手指按压力度快速切换喷涂状态，适配不同作业环节的流量需求。

　　从零件组装的逻辑来看，整个结构拆分为枪身主体、料仓组件、扳机传动件、端盖密封件、接口连接件几个独立模块，每个模块之间的连接采用了卡扣加定位柱的组合固定方式，不需要额外使用金属紧固件就能完成整体装配，既降低了3D打印后的装配难度，也方便后期出现零件磨损时单独更换对应模块，不需要整体报废整个工具。枪身的握持区域做了内凹的贴合曲面，曲面弧度匹配成年人手掌自然握持的形态，表面没有尖锐棱角，握持时的受力面均匀分布在掌心和手指接触位置，不会出现局部硌手的问题。

　　安装边界方面，这款喷枪的整体外轮廓尺寸适配常规的手持操作空间，料仓的最大容量控制在15ml左右，既满足小范围作业的涂料容量需求，也不会因为料仓过大导致枪头过重影响操作灵活性。尾部的气源接口采用了标准的快插接口尺寸，可以直接匹配常见的小型气泵输出管路，不需要额外制作转接头就能完成气路连接。所有装配配合面的公差都预留了0.2mm的间隙，适配FDM和光固化两种常见3D打印工艺的成型精度，打印完成后只需要简单去除支撑就能完成顺利装配，不需要额外做大量的打磨修配工作。

　　在结构细节处理上，料仓和枪身的连接位置做了密封槽设计，可以搭配常规的O型密封圈实现密封，避免喷涂过程中出现漏气漏料的问题。扳机的转动位置做了限位结构，限制扳机的最大按压行程，避免过度按压导致传动结构损坏。枪头的喷嘴安装位置做了同轴定位台阶，保证喷嘴安装后和出料通道保持同轴，避免出现喷涂偏移、雾化角度偏斜的问题。整个结构没有复杂的异形曲面，所有零件的打印方向都可以做到无大面积悬空，减少打印过程中支撑材料的使用量，降低打印后的后处理工作量，同时也能保证零件的成型强度，在正常使用的受力情况下不会出现结构断裂的问题。
