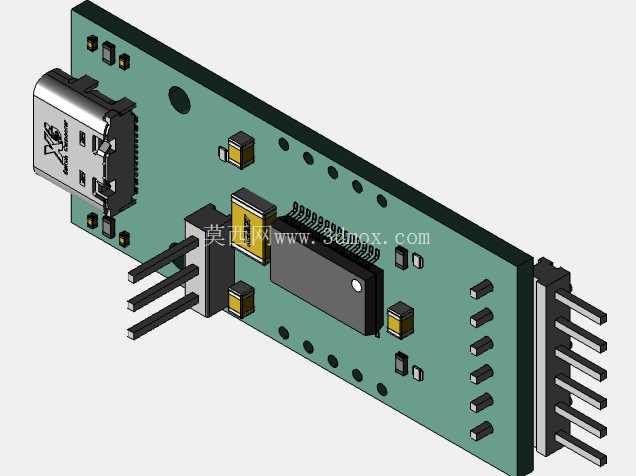

USB-C接口FT232芯片UART串口转换板

在嵌入式开发、工业设备调试、老旧串口设备升级改造的现场场景里，USB转UART模块是工程师随身工具包中出场率极高的转接部件，这款采用FT232RL核心芯片的USB-C接口转换板，正是针对当下主流设备接口迭代、现场调试稳定性需求做的针对性结构设计。从实际使用场景来看，这类模块常被用于单片机程序烧录、工业传感器串口数据读取、老旧工控设备的参数配置、消费电子主板的串口日志抓取等工作，相比早年的Mini USB、Micro USB接口版本，USB-C接口的正反插特性能大幅减少现场调试时反复插拔对准接口的时间，也能避免长期使用后接口Micro USB母座脱焊、针脚弯折的常见故障。

从功能设计逻辑上，这款模块没有做多余的冗余功能，核心围绕FT232RL芯片的外围电路做布局：板载的跳线选择结构是实际使用中实用性极强的设计，工程师可以根据目标调试设备的供电需求，灵活选择模块输出5V、3.3V电平，或是直接由目标设备反向给模块供电，适配不同电压等级的串口设备，避免出现电平不匹配烧毁目标板芯片的问题，也省去了外接电平转换板的麻烦。板上的公头排针采用标准2.54mm间距设计，能直接插在面包板上做原型验证，也可以通过杜邦线快速连接到目标设备的串口引脚，排针的引脚定义遵循行业通用的TX、RX、GND、VCC排序，不用反复查阅手册就能完成接线，降低现场接线出错的概率。

从结构布局与安装边界来看，整块PCB采用长条形窄版设计，板身宽度控制在能直接插入标准设备外壳预留的USB开口尺寸，板上预留的多个安装孔位支持M2螺丝固定，既可以直接裸露使用做临时调试，也能快速集成到小型设备内部作为固定的通讯转接部件。板上的USB-C母座采用沉板贴片加定位柱加固设计，能承受反复插拔的侧向力，避免长期使用后母座脱落；核心FT232芯片周边的滤波电容采用对称布局，尽可能缩短信号走线长度，减少USB信号的传输干扰，保证高速串口通讯时的稳定性，不会出现数据丢包、乱码的问题。板上的电源指示灯、收发指示灯布局在板身侧边，接入设备后能直观看到供电状态、数据收发状态，不用通过软件端判断模块是否正常工作，在光线复杂的工业现场也能快速排查接线故障。

在实际选型参考时，这款模块的三维结构能帮助结构工程师在做设备外壳设计时，精准预留接口位置、安装孔位，避免出现外壳开口与接口错位、安装后板件与其他结构件干涉的问题；对于做嵌入式开发的工程师来说，也能基于这个模型快速搭建调试工装的三维布局，提前规划走线位置、固定方式，减少实物打样后的调整次数。相比市面上常见的无标识散版模块，这款模块的元件布局规整，所有元件高度都控制在排针高度以下，不会出现元件突出导致无法装入紧凑外壳的问题，板边做了圆角处理，避免安装时划手或是划伤其他设备的绝缘层。
