微型金属齿轮减速电机结构设计方案

　　在小型智能硬件、桌面级自动化装置、精密传动模组的开发场景中，微型减速驱动单元的选型与结构匹配一直是结构工程师需要重点考量的环节，这类驱动部件需要在有限的安装空间内兼顾输出扭矩、传动精度与运行稳定性，Pimoroni COM0801微型金属齿轮电机正是针对这类紧凑空间传动需求设计的驱动组件。从实际应用场景来看，这类298:1减速比的微型金属齿轮电机，常被用于小型云台传动、精密阀门驱动、桌面机器人关节、智能门锁锁舌驱动、小型物料推送机构等对安装体积有严格限制，同时需要较低输出转速、较大保持扭矩的场合，相比普通直驱微型电机，带金属齿轮减速箱的结构能够将电机本身的高转速低扭矩输出，通过多级齿轮啮合转换为低转速高扭矩的输出特性，

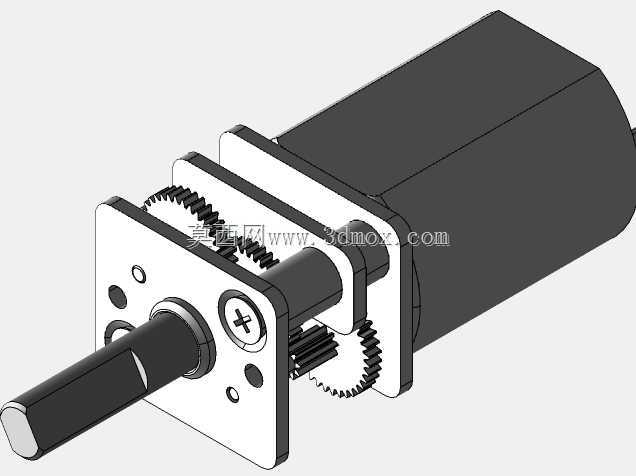

　　匹配末端负载的实际驱动需求。从产品功能特性来看，该驱动单元采用全金属齿轮组传动设计，相比同尺寸的塑料齿轮减速电机，金属齿轮的抗冲击能力、耐磨性能、负载耐受上限都有明显提升，能够承受频繁正反转、短时过载的工况，不会出现塑料齿轮常见的齿根断裂、齿面过度磨损导致传动间隙变大的问题；多级直齿圆柱齿轮的传动布局，在保证减速比的前提下尽可能压缩了减速箱的轴向厚度，适配薄型安装空间的需求，输出轴采用D型截面设计，能够与配套的传动轮、摇臂等负载件实现无相对滑动的周向固定，避免传动过程中出现轴孔打滑丢转的问题。从设计思路层面拆解，该电机的结构布局将驱动直流电机本体与减速箱做同轴偏置布局，电机输出轴的小齿轮直接啮合减速箱第一级大齿轮，通过四级直齿轮逐级减速最终将动力传递到输出轴，每一级齿轮的模数、齿数匹配都经过扭矩传递效率核算，在保证总减速比达到298:1的前提下，尽可能降低每一级齿轮的传动负载，避免单级齿轮受力过大出现齿面损伤；减速箱壳体采用金属端板与定位销组合的装配方式，齿轮轴的两端都有对应的定位孔做径向约束，保证齿轮啮合过程中轴的挠度控制在允许范围内，减少齿轮啮合的偏载问题，端板上预留的安装孔位采用标准化的孔距设计，能够直接适配市面常见的微型电机安装支架，不需要额外做安装转接件的定制加工。关于外形尺寸与安装边界，该电机整体为长方体布局，减速箱端板为正方形安装面，输出轴从端板中心位置伸出，轴伸长度、轴径都匹配通用微型传动附件的安装尺寸，

　　电机本体的外径与减速箱的宽度做了齐平设计，不会出现局部突出的结构，在做设备内部布局时可以直接按照长方体轮廓做空间预留，不需要额外避让突出结构；接线端从电机尾部引出，出线方向与输出轴轴向平行，在紧凑安装空间内可以减少接线弯折的应力，避免线材与周边运动部件出现干涉。在实际做设备结构设计时，选用这类微型金属齿轮电机需要重点关注输出轴的径向负载承受能力，因为微型减速箱的齿轮轴直径较小，不适合承受过大的径向悬臂负载，如果需要带动皮带轮、偏心轮这类存在径向力的负载，需要额外增加输出端的支撑轴承，将径向力传递到设备壳体上，避免齿轮轴受径向力变形导致齿轮啮合异常；同时安装时需要保证电机安装面与负载传动面的平行度，避免输出轴承受额外的弯矩，

　　影响齿轮的使用寿命。另外这类高减速比的微型齿轮电机，本身具备一定的反向自锁特性，当输出端受到外力驱动时，齿轮组的反向传动阻力较大，能够在断电状态下保持输出轴的位置，对于需要保持位置的驱动场景，比如小型升降机构、角度调节云台，可以省去额外的刹车结构，简化整体设备的结构设计。在三维建模过程中还原该电机结构时，需要重点保证每一级齿轮的啮合间隙、齿轮轴的同轴度、安装孔位的位置度与实物一致，这样在做虚拟装配时才能准确校验安装空间是否存在干涉，输出轴与负载件的配合尺寸是否匹配，避免实际加工装配时出现安装不上、传动卡滞的问题；齿轮部分的建模需要准确还原齿形参数与齿轮的轴向位置，才能在做运动仿真时准确模拟传动过程中的运动传递关系，核算实际输出转速与传动效率是否符合设计预期。
