管道式挤奶真空系统设备三维设计

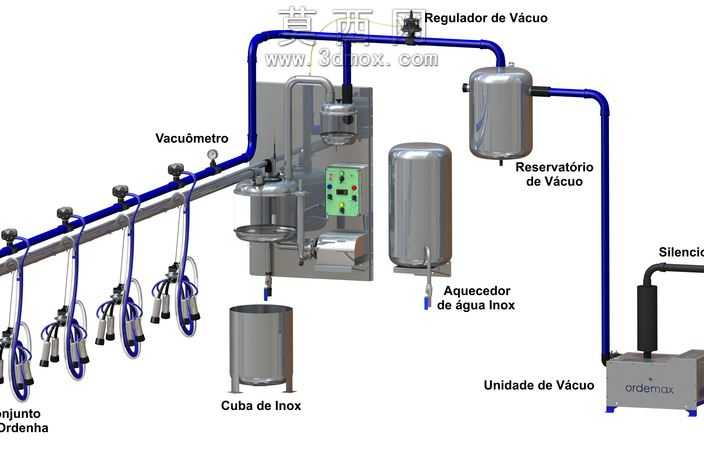

本模型为管道式挤奶作业配套的真空系统成套设备，采用三维建模完成全结构1:1还原，经渲染处理后清晰呈现各部件的装配关系与外观质感。建模过程中首先梳理整套系统的工作逻辑：以真空发生单元为核心动力源，通过蓝色主输气管道连通真空调节装置、真空储液罐、真空检测仪表、电加热组件、不锈钢盛奶桶以及多组并列的挤奶杯组，各部件的连接点位、管路走向均按照实际设备的安装规范进行排布，确保管路弯折角度、接口密封位置的设计符合流体输送的工程要求。材质设置上，针对不同功能部件匹配对应材质属性：所有储液罐体、盛奶桶、加热水套均采用食品级不锈钢材质，渲染时调整金属粗糙度参数还原不锈钢哑光磨砂的工业质感；输气主管道采用深蓝色硬质工程塑料材质，挤奶杯组的连接软管设置为半透明软质硅胶材质，控制面板区域设置哑光工程塑料外壳搭配亮色功能按钮，真空压力表的表盘做玻璃透明材质处理，还原真实仪表的视觉效果。结构设计上，整套系统采用壁挂式集成布局，核心控制阀体、真空调节组件集中安装在中部安装背板上，真空储液罐独立设置用于气液分离，避免液态杂质进入真空发生单元造成设备损坏，电加热组件配套不锈钢水套可对输送介质进行恒温控制，防止低温环境下管路堵塞，并列排布的多组挤奶杯组通过支管与主管道连通，每组支管配套独立控制阀件可单独控制通断，适配多工位同时作业的使用需求。渲染阶段采用等轴测视角展示整体布局，对各功能部件标注对应名称，清晰区分动力单元、储液单元、控制单元、执行单元的边界，管路连接位置做倒角处理避免生硬直角，罐体的支脚、连接法兰、密封垫圈等细小结构均做精细化建模，还原设备的真实装配细节，整套模型完整呈现了管道式挤奶真空系统的工作原理与结构组成，可用于畜牧机械设备的结构展示、原理教学以及方案演示使用。
