立式法兰安装带座轴承支撑固定座

　　在轻工输送线、小型实验台架、非标自动化单机的传动布局里，这类一体式立式轴承支撑座是出镜率极高的基础零件，它不需要复杂的配套安装座，直接通过底板的安装孔就能固定在型材架、焊接机架或者设备安装面板上，用来给光轴、短传动轴提供径向支撑，限制轴系的径向窜动，保证轴上带轮、齿轮、联轴器的回转同轴度。很多刚接触机械结构设计的新人容易忽略这类基础支撑件的细节，要么选了分体式轴承座增加安装调试工作量，要么没算准安装孔的位置公差导致轴系装配后出现别劲，反而让后续的传动异响、轴承过早磨损问题频发。

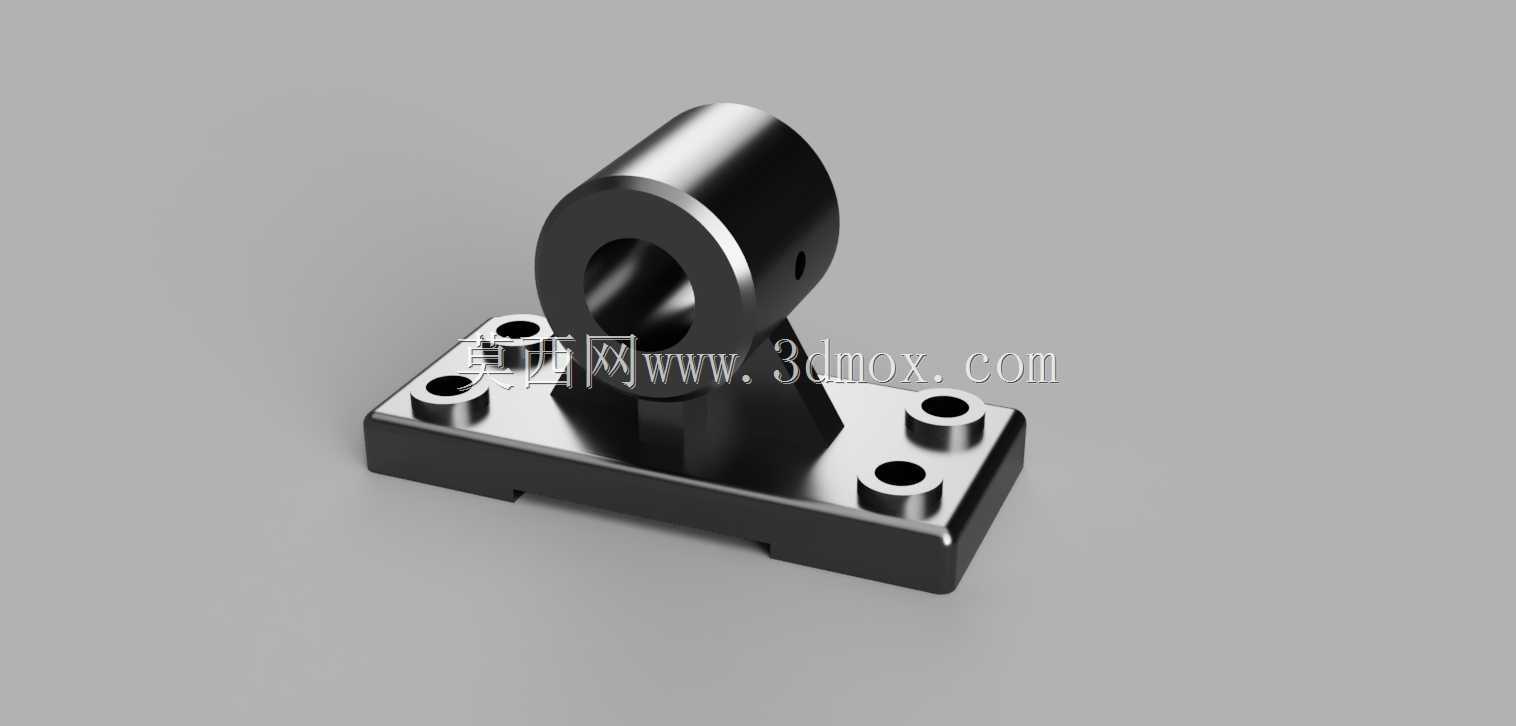

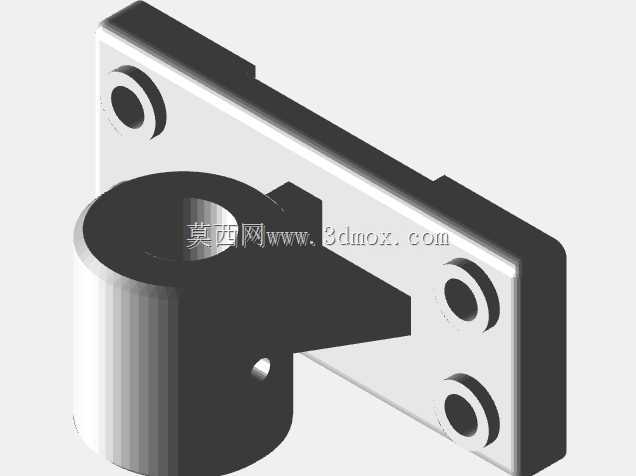

　　从结构设计逻辑来看，这个轴承座采用一体式铣削成型的结构思路，上部是带贯通内孔的圆筒支撑段，内孔用来嵌装标准径向轴承，筒壁上预留的紧定螺钉孔可以在轴承装入后顶紧轴承外圈，避免轴承在孔内发生周向转动或者轴向窜动，不需要额外加工轴承端盖的安装槽，简化了零件的加工工序，也减少了装配时的零件数量。下部的安装底板做了加宽处理，四个安装孔分布在底板的四个角位置，孔位做了沉头设计，安装时内六角螺钉的头部可以完全沉入沉孔内，不会突出底板表面，既保证了安装后底板和安装面的完全贴合，也避免螺钉头和周边运动部件发生干涉。支撑筒和底板之间做了渐变式的加强筋过渡，不是生硬的直角连接，这种结构能有效分散轴系运转时传递到座体的径向载荷，避免应力集中在筒身和底板的连接位置，长期承受交变载荷时也不容易出现连接根部断裂的问题。

　　实际选型应用时，首先要确认上部支撑内孔的直径和所选轴承的外径公差配合，一般这类轻载支撑座选过渡配合即可，过盈量太大会导致轴承装入后内圈变形，反而增大轴承的运转阻力，间隙太大则会出现轴承跑外圈的问题。底板的安装孔间距要和设备安装面的预留孔位匹配，四个安装孔的中心距公差建议控制在±0.1mm以内，安装面的平面度要达到铣削加工的要求，如果安装面本身凹凸不平，强行拧紧安装螺钉会导致座体发生形变，上部的轴承内孔会出现圆度误差，直接影响轴的回转精度。支撑筒的中心高度是核心安装边界尺寸，这个尺寸决定了轴系的中心高，要和配套的带轮、齿轮的中心高匹配，避免传动带出现偏斜、齿轮啮合出现侧隙不均的问题。

　　这类轴承座适合用在载荷不大、转速中等的传动场景，比如小型皮带输送机的从动辊支撑、实验台的转轴固定、小型非标设备的传动轴支撑，它的结构足够简单，加工难度低，不需要复杂的工装就能完成铣削、钻孔、攻丝的全工序加工，对于入门的机械设计学习者来说，从这类零件入手练习三维建模，能快速掌握拉伸、切除、倒角、沉头孔这些基础建模命令的使用，也能理解机械零件设计里“功能优先、简化工艺”的核心思路——不需要做多余的装饰性结构，每一个结构特征都要服务于安装、承载、装配的实际需求。比如底板边缘做的小倒角，不是为了美观，而是为了去除铣削加工产生的毛刺，避免安装时割伤操作人员，也能让座体和安装面贴合更顺畅；筒身两端的内孔倒角，是为了方便轴承装入时的导向，避免轴承外圈被孔口的锐边刮伤，影响轴承的装配精度。

　　在装配调试环节，这类一体式轴承座的优势也很明显，不需要像部分对开式轴承座那样调整上下座的同轴度，只要把轴承平稳压入座体内孔，穿入转轴后拧紧安装螺钉，再通过筒壁的紧定螺钉固定好轴承外圈，就能完成支撑结构的装配，大幅缩短设备的装配周期。日常维护时也不需要拆解整个座体，只要定期通过预留的注油位置给轴承补充润滑脂，就能保证轴承的长期稳定运转，对于维护空间有限的小型设备来说，这种低维护需求的结构设计非常实用。
