立式剖分式轴台轴承座装配结构

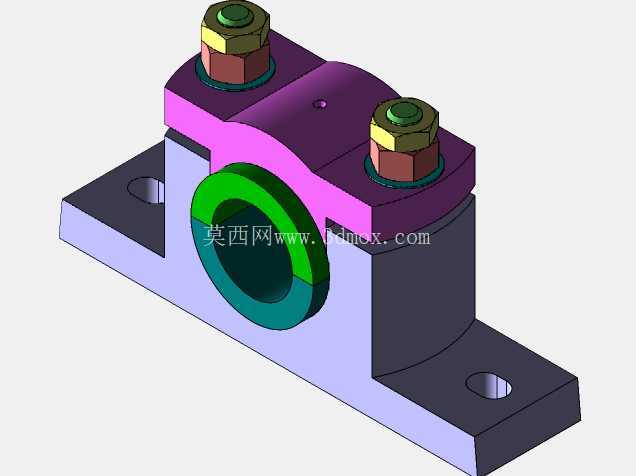

　　这套立式剖分式轴台轴承座，是旋转轴系里最常见的支撑类基座，在中小型输送设备、轻工传动线、小型水泵机组、风机转轴、农用机械传动轴以及非标自动化设备的从动轴端都有大量应用。它的核心作用是把旋转轴的径向载荷通过轴承内圈、滚动体、外圈逐层传递到座体，再经由底部安装底板分散到设备机架上，同时约束轴的径向跳动，保留轴绕自身轴线回转的自由度，为整套旋转传动提供稳定的支撑基准。

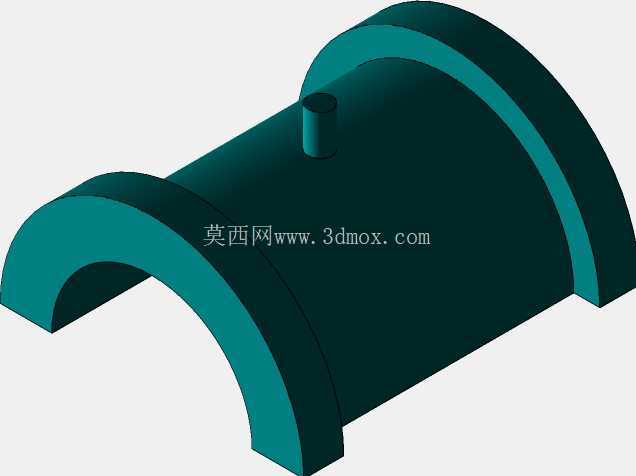

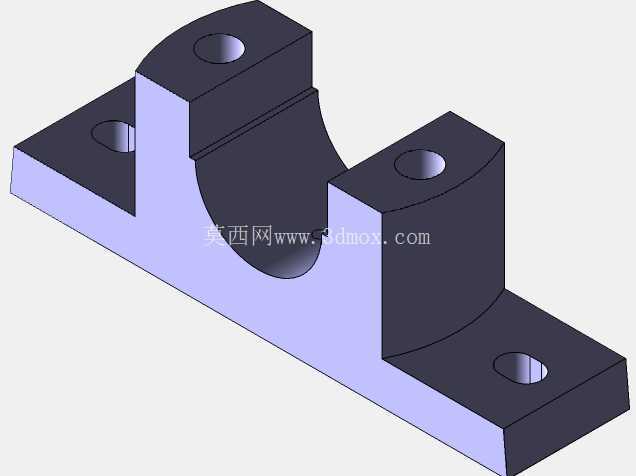

　　从实际安装边界来看，座体底部为整体式平直安装底板，底板左右两端各开设一个贯通的沉头安装孔，两个孔的中心距为座体的核心安装定位尺寸，现场安装时可直接穿过内六角螺栓或外六角螺栓，将整个轴承座锁紧在设备机架的预装安装面上，底板底面全程贴合机架支撑面，避免局部悬空带来的受力变形。座体总高度方向从底板底面到上盖顶面预留了足够的轴承容纳空间，轴向方向座体的总宽度略大于配套轴承的外圈宽度，轴承装入后两侧可搭配密封圈或端盖完成轴向限位；径向方向座体中部的半圆轴承孔与上盖的半圆孔合模后形成完整的圆柱容纳腔，腔体内径与所选标准轴承外圈外径采用过渡配合，保证轴承外圈在座体内不会随轴转动。

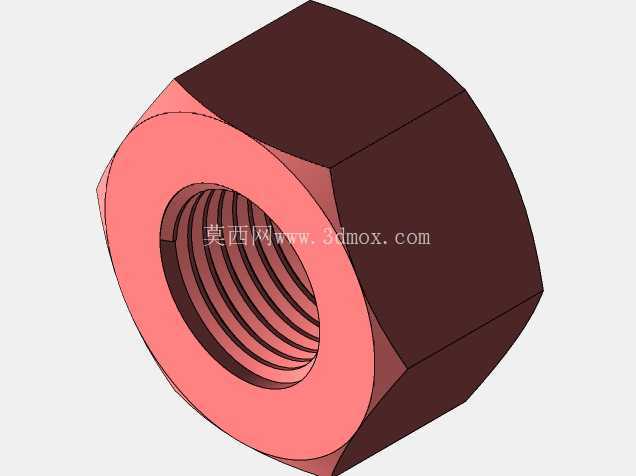

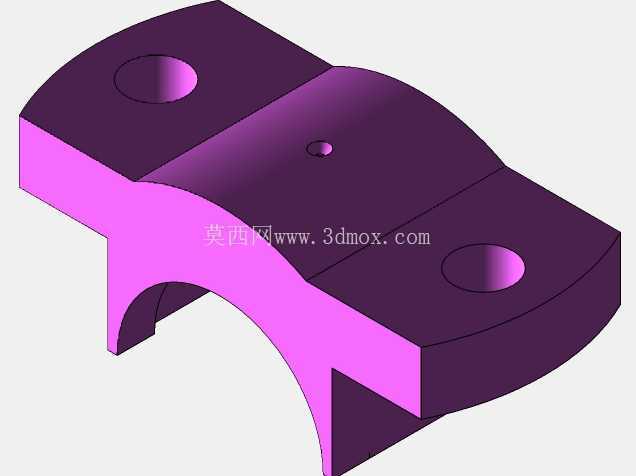

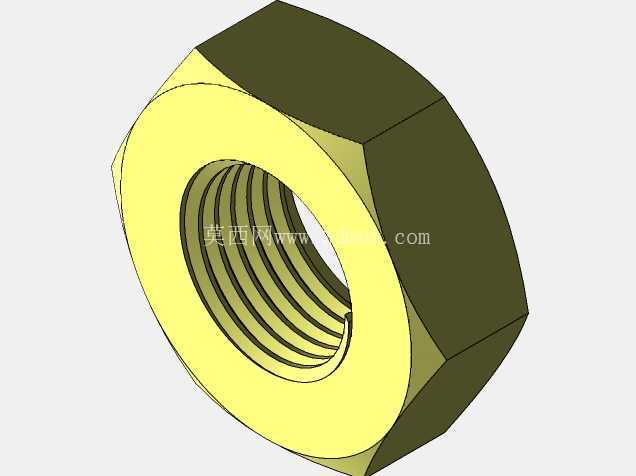

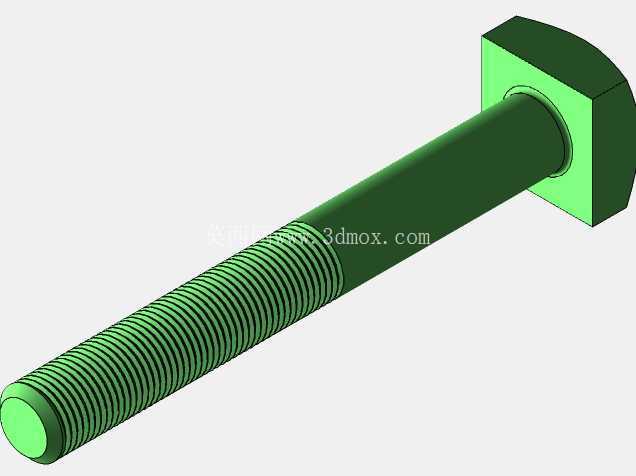

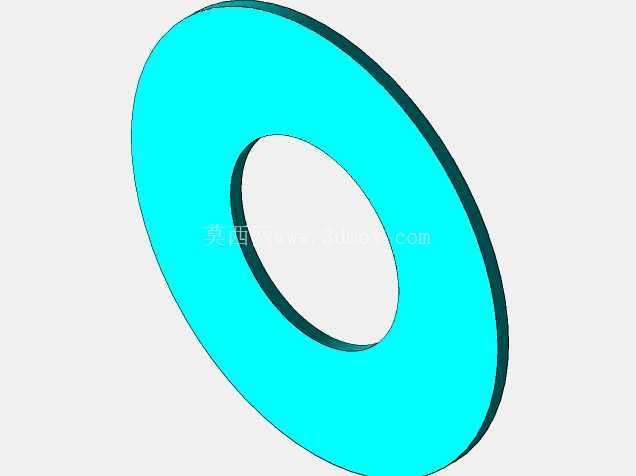

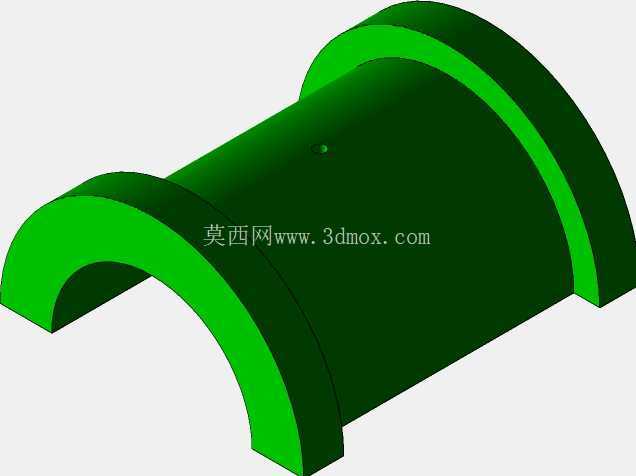

　　结构设计上采用上下剖分的对开形式，下座体与底板为一体成型结构，承担主要的载荷传递，上座盖为独立的弧形压盖，二者在结合面处完全贴合，两侧各布置一组紧固组件：包含贯穿上盖、拧入下座体螺纹孔的双头螺柱，配合平垫圈、六角螺母完成锁紧，螺母拧紧后上盖向下施压，把轴承外圈牢牢压合在上下半圆腔之间，这种剖分结构最大的优势是现场维护时不需要拆卸轴端的联轴器、带轮等传动件，只需松开两侧螺母、取下上盖，即可直接更换轴承或调整轴的对中状态，大幅降低检修工作量。座体中部的轴承安装位外侧预留了环形台阶，可嵌入毡圈油封或唇形密封圈，阻挡车间内的粉尘、切削液、水汽进入轴承滚道，同时避免轴承内部的润滑脂向外泄漏，延长轴承的维护周期。

　　建模过程中完整还原了所有装配零件的配合关系：下座体的底板安装孔做了沉头倒角处理，避免螺栓头部突出底板底面影响安装贴合度；上盖与下座体的剖分结合面预留了合理的贴合公差，螺柱穿过上盖的光孔与下座体的螺纹孔同轴度在建模时做了匹配约束，螺母与螺柱的螺纹配合、垫圈的压紧面都按照机械设计标准搭建，轴承外圈与座孔的配合面、轴承内圈与转轴的配合面都保留了正确的装配间隙逻辑。整个座体的轮廓在非受力区域做了圆角过渡，既消除了铸造或机加工过程中的应力集中，也避免了锐边对装配人员造成划伤。在选型适配时，只需根据转轴的轴径选定对应内径的轴承，即可匹配对应规格的该类轴台轴承座，安装时先把下座体固定在机架上，将轴承热装或压装到转轴对应位置后整体落入下座体的半圆槽内，盖上上盖后按对角线顺序分次拧紧两侧螺母，保证上盖受力均匀，不会出现单侧偏压导致轴承卡滞的问题，这类支撑结构运行稳定性好，维护便捷，是中小载荷旋转传动场景里性价比极高的轴系支撑方案。
