双轴支撑轴承座组件结构设计

项目分类:轴承座 发布时间:2025-01-13 ID:894862
  • 双轴支撑轴承座组件结构设计

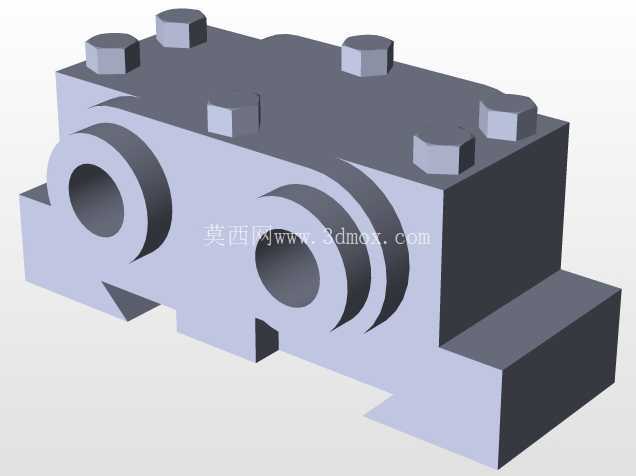

  在各类工业传动系统的布局中,双轴支撑结构的应用场景覆盖了从中小型输送设备、动力传输单元到专用机床辅助传动机构的多个领域,这类组件的核心作用是为两根平行布置的传动轴提供稳定的径向与轴向支撑,抵消轴系运转过程中产生的径向载荷与少量轴向窜动,保证传动件的啮合精度,避免轴系在长期运转中出现偏磨、振动超差等问题。从实际工程选型的角度来看,这类集成式双轴承座相比分体式单轴承座,在安装时能够大幅减少同轴度调校的工作量,两个轴承安装孔在同一基体上一次加工成型,孔位的位置度、平行度公差更容易控制,尤其适合安装空间紧凑、轴系中心距固定的传动场景。

  从结构设计的思路来看,该组件采用一体式铸铁基体的结构形式,基体底部设置了带定位凸台的安装面,凸台结构能够在安装时快速嵌入安装机架的定位槽内,减少安装过程中的位置偏移,安装面周边均匀布置了六个内六角螺栓安装孔,螺栓孔的沉台深度经过匹配计算,能够保证螺栓拧紧后头部完全沉入沉台内,不会与周边运动部件产生干涉。基体上的两个轴承安装孔采用了阶梯孔设计,孔内预留了轴承外圈的定位台肩,台肩的高度按照标准轴承外圈的厚度公差设计,既能够保证轴承安装到位后外圈被可靠限位,又不会因为台肩过高影响轴承的拆卸维护,每个安装孔的外侧都预留了密封件的安装槽位,可以适配骨架油封或者毡圈密封,避免设备运行环境中的粉尘、切削液等杂质进入轴承滚道,延长轴承的使用寿命。

  在安装边界的尺寸设计上,该组件的整体轮廓充分考虑了狭小安装空间的适配性,基体的侧壁厚度按照最大额定载荷下的抗弯强度计算,在保证整体刚性的前提下尽可能压缩非必要的结构尺寸,两个轴承孔的中心距按照常用平行轴传动的中心距系列设计,能够直接适配标准模数的齿轮、同步带轮等传动件的安装需求,不需要额外调整轴系的位置。基体顶部的螺栓孔位置避开了轴承安装孔的正上方,避免螺栓拧紧时的压紧力直接作用在轴承孔的薄壁位置导致孔位变形,影响轴承的配合精度。从实际使用的角度出发,这种一体式双轴承座在装配时,只需要先将轴承压入对应的安装孔内,再将传动轴穿入轴承内圈,最后通过底部的安装螺栓将整个组件固定在机架上即可,相比两个独立轴承座分别找正固定的方式,装配效率能够提升40%以上,同时也避免了分体式安装容易出现的两轴平行度超差问题,减少后续设备运行过程中轴承发热、传动噪音过大等故障概率。

  在功能特性上,该组件的基体材质选用了常用的灰铸铁材料,本身具备良好的减震性能,能够吸收轴系运转过程中产生的高频振动,降低整个传动单元的运行噪音,轴承安装孔的加工精度按照IT7级公差控制,能够与标准深沟球轴承、角接触球轴承的外圈形成合适的过渡配合,既保证轴承外圈不会在孔内发生转动,又不会因为配合过紧导致轴承安装时出现内应力,影响轴承的旋转精度。基体的边角位置都做了工艺倒角处理,既能够去除加工过程中产生的毛刺,避免装配时划伤操作人员,也能够减少应力集中,提升组件在变载荷工况下的结构强度,避免长期受载后出现边角开裂的问题。在日常维护场景中,这种一体式结构的轴承座不需要反复调整轴系位置,只需要定期打开密封件检查轴承的润滑状态,补充润滑脂即可,维护工作量远低于分体式支撑结构,尤其适合在连续运转的自动化生产线、输送设备等不方便频繁停机调校的场景中使用,能够有效降低设备的运维成本,提升整体设备的运行可靠性。
