SCUTTLE机器人铝挤型材横杆连接支架

　　在移动机器人的结构搭建场景中，型材框架的快速拆装一直是结构设计需要重点考量的环节，尤其是面向教育、竞赛场景的小型移动机器人平台，往往需要频繁调整外设挂载位置、更换功能组件，传统的角码连接、螺栓紧固方式虽然连接强度可靠，但拆装需要借助工具，调整效率较低，且反复拆装容易造成型材螺纹孔滑牙，影响框架整体精度。这款SCUTTLE机器人配套的杆支架，正是针对30x30规格工业铝挤型材框架的横杆快速连接需求设计，专门用于实现外设横杆与机器人主体框架的无工具拆装连接。

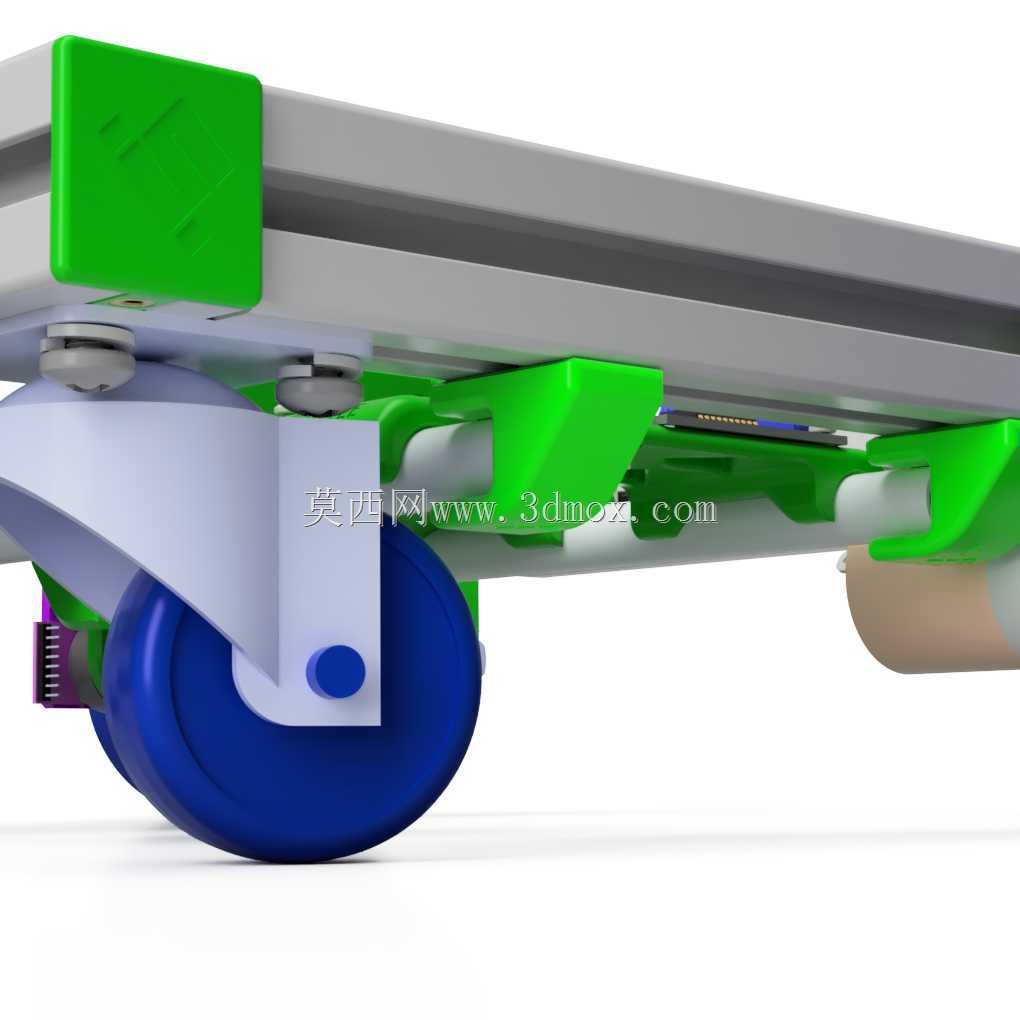

　　从实际使用场景来看，该支架主要适配SCUTTLE系列开源移动机器人的铝型材底盘框架，可用于固定传感器横杆、辅助轮安装杆、外设挂载杆等横向杆件，无需在铝型材上额外打孔、预装螺母，也不需要拆卸框架已有的拼接结构，就能完成横杆的安装或拆卸，大幅降低了机器人外设调整的操作门槛，适合教学场景下学生快速迭代机器人结构、竞赛场景下快速调整设备布局的使用需求。

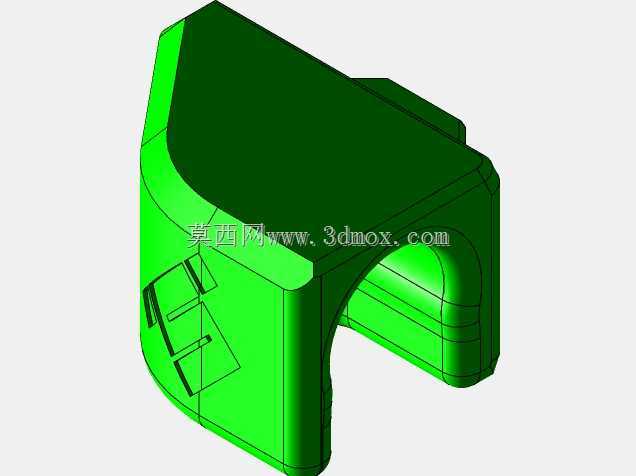

　　产品的功能核心在于集成了扭锁式快接结构，支架与铝型材接触的一侧设计有适配30x30铝型材槽宽的卡接凸台，安装时只需将凸台对准型材槽口推入，旋转支架到锁定角度，凸台就会卡紧型材槽的内壁，形成可靠的轴向与径向限位，连接后的抗剪切、抗扭转能力完全可以满足小型移动机器人上普通外设的挂载需求，不会因为机器人行进过程中的振动、启停冲击出现松脱。支架另一侧设计有与横杆适配的夹持槽，可直接卡入对应直径的横杆，配合顶丝或者卡扣就能完成横杆的固定，整个安装过程不需要额外的连接件，也不需要对型材做二次加工。

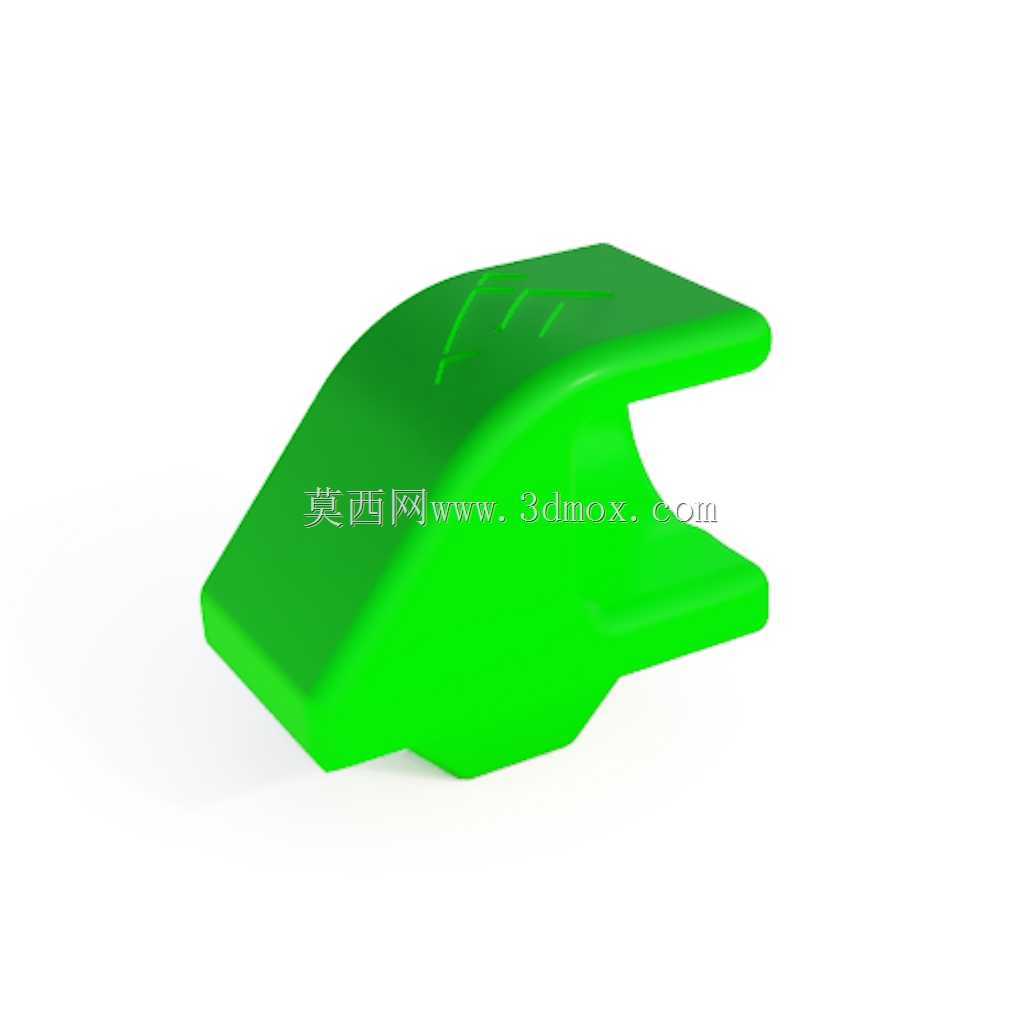

　　从设计思路上看，这款支架完全围绕快速拆装、无额外加工的核心需求展开，整体采用一体化的流线型结构，没有多余的突出棱角，既可以避免机器人运行过程中支架勾挂线缆、障碍物，也能减少安装时的磕碰风险。结构上做了等强度优化，在卡接受力位置、横杆夹持位置做了局部加厚，非受力区域做了减薄处理，在保证结构强度满足使用要求的前提下，尽可能降低零件自身重量，减少对机器人负载能力的占用。支架的外形轮廓做了圆弧过渡处理，没有尖锐的直角，既提升了零件的美观度，也能避免安装调整过程中划伤操作人员。

　　在安装边界与尺寸适配方面，该支架的卡接端完全匹配国标30x30工业铝型材的槽口尺寸，卡入后不会出现晃动间隙，锁定后支架与型材表面完全贴合，不会出现翘起、偏移的问题。夹持端的槽位尺寸适配SCUTTLE机器人标准配置的横杆直径，安装后横杆的中心高度与型材框架的上表面保持固定间距，保证两侧支架安装后横杆处于水平状态，不会出现倾斜、高低差的问题。支架的整体外轮廓尺寸控制在较小范围内，安装后不会超出铝型材框架的外边界，不会增加机器人的整体外形尺寸，避免影响机器人的通过性。

　　从实际工程应用的角度看，这类快接支架的设计很好地平衡了连接可靠性与拆装便捷性，相比传统的螺栓连接方式，扭锁结构的操作步骤更少，不需要借助内六角扳手、螺丝刀等工具，徒手就能完成安装与拆卸，非常适合需要频繁调整结构的机器人开发场景。同时一体化的结构设计减少了零件数量，不需要额外采购螺母、螺栓等配套紧固件，降低了整体的配件成本，也避免了小零件丢失的问题。在结构强度方面，经过实际测试，该支架挂载常规的传感器、小型摄像头等外设完全满足使用要求，在机器人正常行进、转向、越障的过程中，连接位置不会出现松动、位移，能够保证外设的位置精度，满足传感器数据采集、辅助轮支撑等功能的使用要求。
