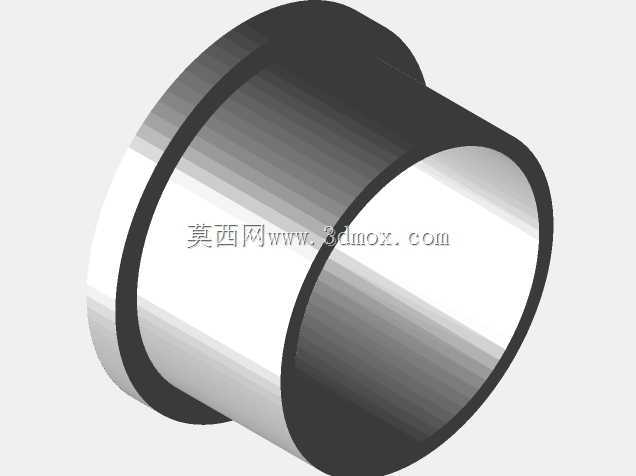

带法兰边衬套式轴用隔离限位结构

　　它的核心功能首先是轴向隔离，替代轴上加工轴肩的方案，降低长轴的加工难度——毕竟长轴上加工多个高精度轴肩，对车床的走刀精度、同轴度要求很高，加工成本会随轴肩数量、精度要求直线上升，而用单独的隔离套做间隔，只需要保证轴的光杆部分尺寸精度，隔离套单独加工，不仅精度更容易控制，后期维护更换也更方便，不需要整根轴返修。其次是承载端面的轴向限位力，带法兰边的设计相比普通直筒隔套，多了一个径向的限位面，当轴端零件需要做轴向定位时，法兰边可以直接贴靠在轴承座端面、或者机架的安装立面上，不需要额外加装轴端挡圈，减少装配零件数量的同时，也能分散轴向的压紧力，避免局部压强过大压伤配合零件的端面。从设计思路上看，这个结构做了单边法兰的一体式设计，筒身部分是等壁厚的空心圆柱，内孔和轴采用间隙配合，方便装配的时候顺利套入轴体，不会因为过盈配合导致装配时敲伤零件表面，也不会因为间隙过大导致径向晃动，影响轴上零件的同轴度；法兰边的外径比筒身外径大出一个均匀的环边，这个环边的宽度是根据需要承受的轴向压紧力计算的，既要保证压紧时不会因为压强过大导致法兰变形，也要避免法兰外径过大和周边的回转零件发生干涉。在各类旋转传动、轴系装配的场景里，这类带单边法兰凸缘的筒状轴隔离零件，是解决轴上零件轴向定位、间隔排布的核心基础零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现轴上零件窜动、间隙失控、装配干涉的问题，反而拖慢整机组装的进度。从实际应用场景来看，这类零件覆盖的工况非常广，小到小型家电的电机输出轴、桌面级自动化设备的传动辊轴，大到工业输送线的辊筒轴、中小型减速机的中间传动轴，只要一根轴上需要装配多个轴承、齿轮、同步轮这类回转零件，且零件之间需要预留固定轴向间隙、避免端面直接摩擦接触的位置，都能用到这类结构。

　　筒身的长度是根据轴上两个需要隔离的零件之间的设计间距确定的，长度公差一般控制在0.02mm到0.05mm之间，保证装配后两个零件之间的间隙符合设计要求，既不会因为隔套太短导致零件轴向窜动，也不会因为隔套太长导致轴承装配时被顶死，出现运转发热、提前磨损的问题。在安装边界上，这类零件的内孔尺寸需要和配合的轴径做匹配，比如常用的10mm、12mm、15mm、20mm等标准轴径，都有对应的隔套尺寸，装配时需要注意筒身的外圆不能和周边的静止零件发生摩擦，比如穿入轴承座内孔的时候，筒身外圆和轴承座内孔之间要预留至少0.5mm的间隙，避免轴运转时隔套外圆蹭到孔壁产生额外的摩擦阻力；法兰边的端面需要和轴线保持垂直，垂直度公差一般控制在0.01mm以内，否则压紧的时候会导致轴上零件偏斜，影响轴承的旋转精度，严重的话会导致轴承运转时承受额外的径向力，大幅缩短轴承的使用寿命。

　　另外在材料选择上，这类隔套根据使用工况不同，会选用不同的材质，普通轻载、无腐蚀的工况下用45号钢做表面发黑处理就可以满足要求，有耐磨要求的工况可以选用轴承钢或者加硬处理的合金钢，有防腐要求的工况可以选用不锈钢或者工程塑料材质，不同材质的隔套壁厚设计也会有区别，塑料材质的隔套壁厚会比金属材质厚1到2mm，保证足够的结构强度，避免压紧时发生塑性变形。很多设计人员在做这类零件的三维建模时，容易忽略内孔和外圆的倒角设计，实际上在筒身的两端内孔、外圆位置都需要做0.5mm左右的45度倒角，一方面是去除机加工产生的毛刺，避免装配时毛刺掉落到轴承或者齿轮的配合面里，造成零件磨损，另一方面倒角可以起到导向作用，装配的时候更容易套入轴体、穿入对应的安装孔，提升装配效率。

　　还有一个容易被忽略的细节是隔套的端面粗糙度，和轴承、齿轮端面贴合的两个端面，粗糙度需要达到Ra1.6以上，保证贴合紧密，不会因为端面粗糙导致实际装配间隙和设计值出现偏差，而筒身的外圆和内孔的粗糙度要求可以适当降低，达到Ra3.2就可以满足使用要求，不需要做过高的精度处理，避免不必要的加工成本上升。在实际选型替换的时候，如果现场没有合适尺寸的成品隔套，也可以根据实际的轴间距、轴径尺寸，参考这个结构做快速建模加工，只需要保证内孔、长度、法兰端面垂直度这几个核心参数，就可以满足使用要求，不需要做额外的复杂结构，这也是这类简单基础零件在机械设计里被广泛应用的原因，结构简单、可靠性高、加工成本低、维护替换方便，看似不起眼，却是轴系装配里不可或缺的一部分，一旦尺寸设计出错，会直接影响整根轴的运转稳定性。
