在日常的机械结构设计建模练习中,这类带斜向开槽的块状基座是非常典型的挤压切割训练载体,很多刚接触三维实体建模的从业者都会从这类零件入手,掌握特征创建时的基准选择逻辑。从实际工程场景来看,这类带斜向定位槽的块状零件常作为小型工装的定位基座使用,比如在小件冲压、小型零件装配工位上,斜槽可以用来嵌入导向块或者定位销,对斜向运动的工装部件起到行程限位和导向的作用,避免运动部件出现偏移错位。做这类零件的建模时,最容易出问题的地方就是挤压特征的草绘平面选择,很多人第一次做的时候会习惯性选零件的顶面或者侧面作为草绘基准,结果切出来的槽要么角度不对,要么和相邻的凸台特征出现干涉,最后生成的实体和设计意图偏差很大。

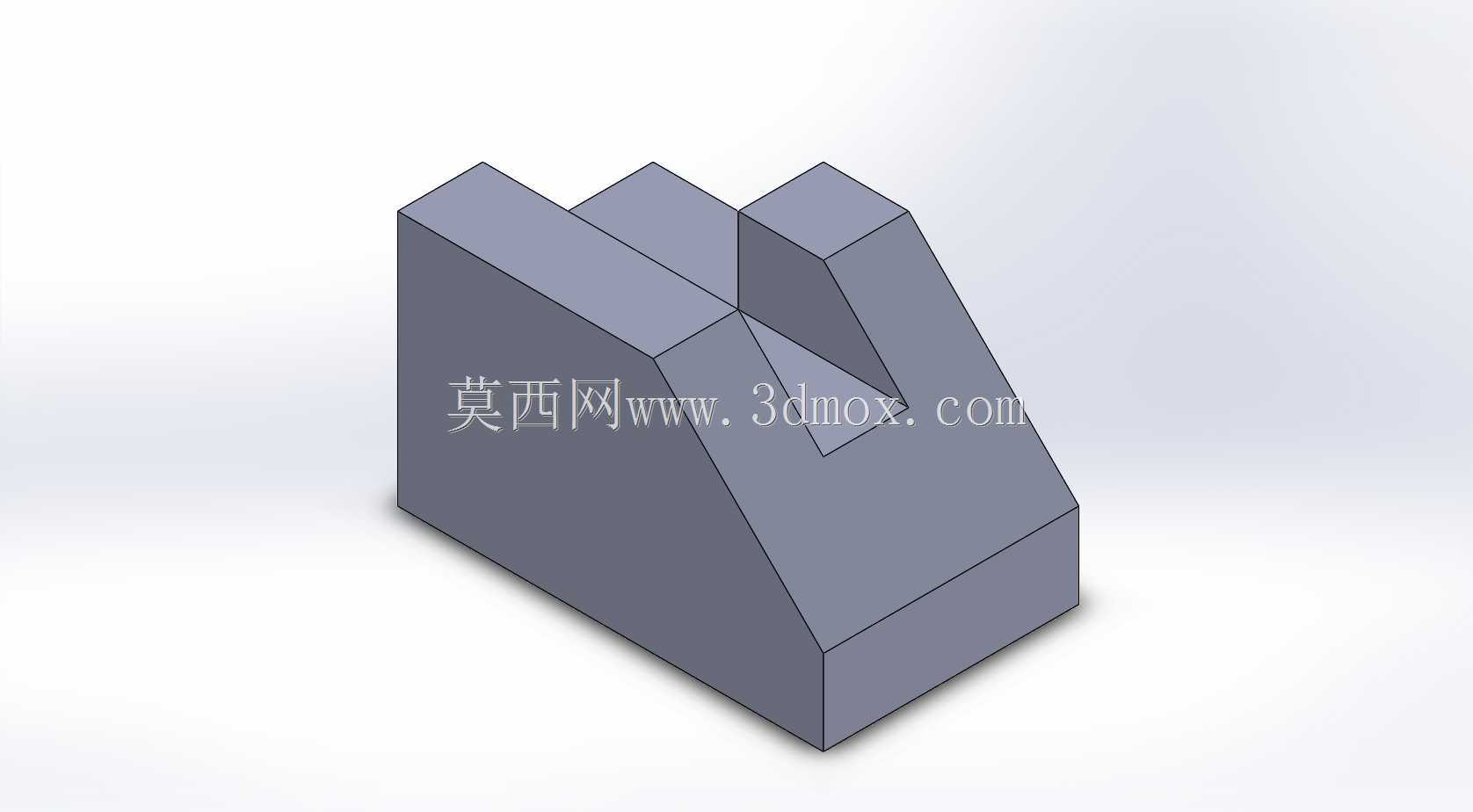

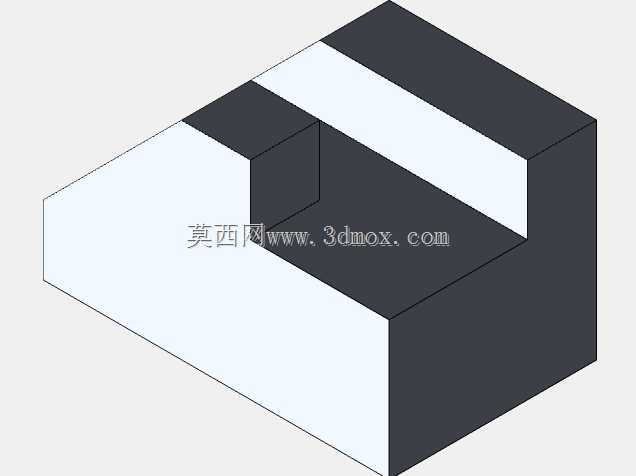

从结构本身来看,这个零件的主体是一个带斜切面的矩形块体,顶部有两个平行的矩形凸台,两个凸台之间留出的斜向通槽是核心特征,槽的两个侧壁和主体的斜切面保持平行,槽底一直延伸到主体下部的矩形基座位置,整个零件没有复杂的曲面,全部由平面和直角边构成,所有特征的拔模角度都是0,适合作为无拔模的机加工零件原型来练习。实际加工这类零件的时候,一般会先铣出整体的矩形毛坯,然后先加工出侧面的大斜切面,再以这个斜切面为定位基准,加工顶部的两个凸台和中间的斜槽,这样能更好地保证槽的角度和侧壁的平面度,要是先加工凸台再铣斜切面,很容易因为二次装夹的误差导致槽的位置偏移。
从安装边界来看,这类基座零件的底部一般是平整的安装面,会在底部四个角位置设置沉头孔用来和工作台或者工装底板固定,安装的时候要保证底部和安装面完全贴合,不能有翘曲,不然斜槽的导向精度会受影响,零件的整体高度一般不会超过150毫米,长度和宽度根据实际使用场景调整,练习用的模型尺寸一般控制在100毫米左右的量级,方便观察特征结构。建模的时候要注意,两个顶部凸台的外侧壁和主体基座的侧壁是齐平的,没有突出或者缩进,斜槽的宽度要和配套的导向块尺寸保持间隙配合,一般单边留0.1到0.2毫米的间隙,保证导向块能在槽内顺畅滑动,不会出现卡滞。很多新手在做切割特征的时候,会忽略特征的延伸范围,要么切得太浅导致槽没有贯通,要么切得太深把底部的安装面切穿,所以在做拉伸切除的时候一定要仔细调整拉伸的终止条件,对照相邻特征的位置确认切除深度。另外这个零件的所有棱边都没有做倒角或者圆角,是纯直角的结构,这在练习阶段是没问题的,但实际工程应用里,一般会在棱边位置做0.5到1毫米的倒角,去除加工产生的毛刺,避免安装的时候划伤操作人员,也能减少应力集中,避免零件在受冲击的时候棱边出现崩裂。
从建模逻辑来说,正确的步骤应该是先创建底部的矩形基座,然后拉伸做出带斜切面的上部主体,接着再做出顶部的两个凸台,最后以斜切面为参考创建草绘,做拉伸切除做出中间的斜槽,这样的特征顺序父子关系清晰,后续修改尺寸的时候不会出现特征报错,要是一开始就选错误的基准面做斜槽,后续调整角度的时候会连带其他特征一起出错,改起来非常麻烦。这类零件虽然结构简单,但能很好地训练建模者的基准选择意识和特征顺序规划能力,是掌握实体建模基础操作非常合适的练习对象,很多复杂的箱体类、工装类零件的特征创建逻辑,本质上都是这类简单特征的组合,把这类基础零件的建模逻辑摸透,后续做复杂结构的时候就能少走很多弯路。
