计算机控制V10电磁阀动力装置结构设计

项目分类:发动机 发布时间:2024-09-25 ID:776183
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计
  • 计算机控制V10电磁阀动力装置结构设计

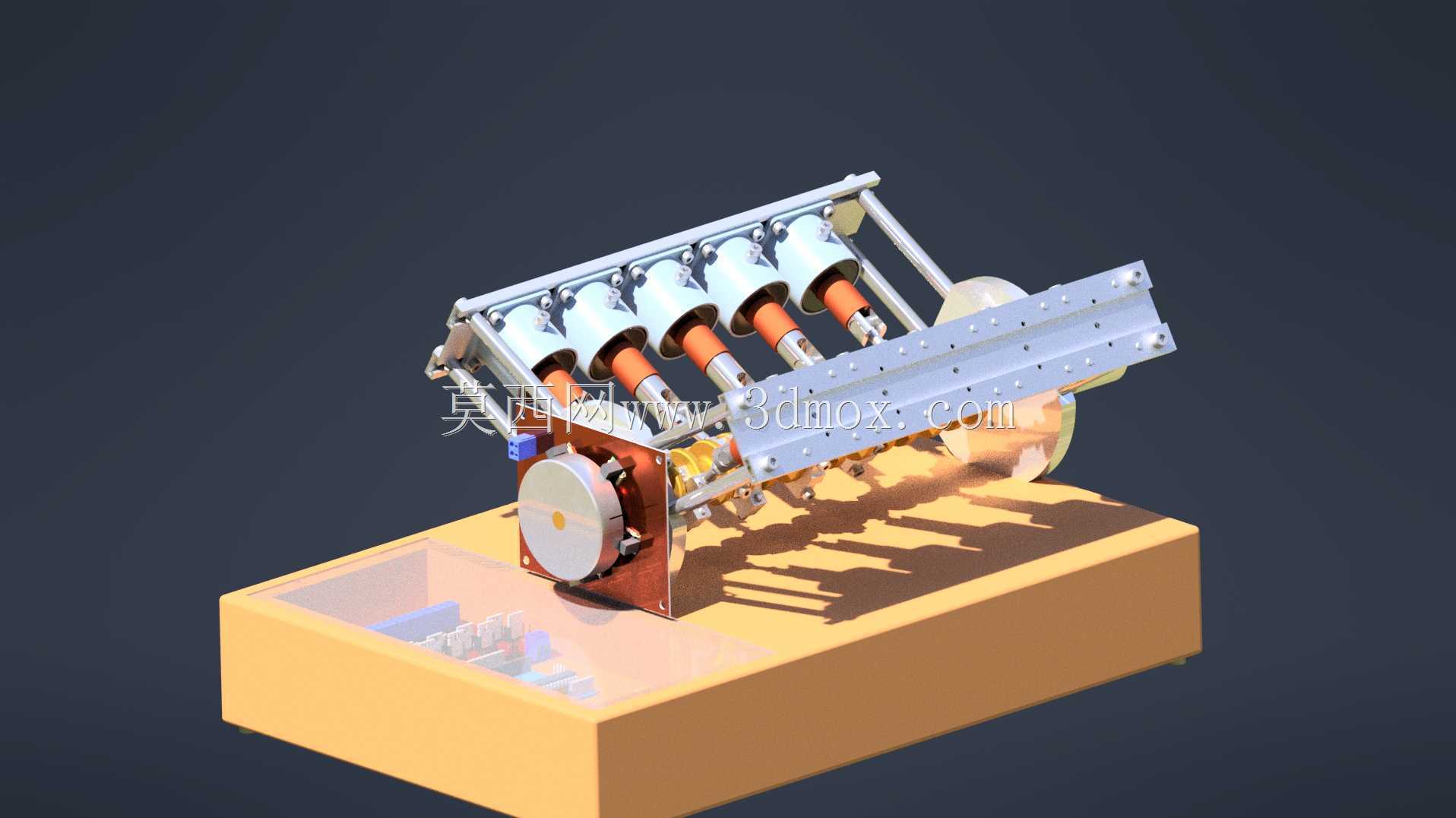

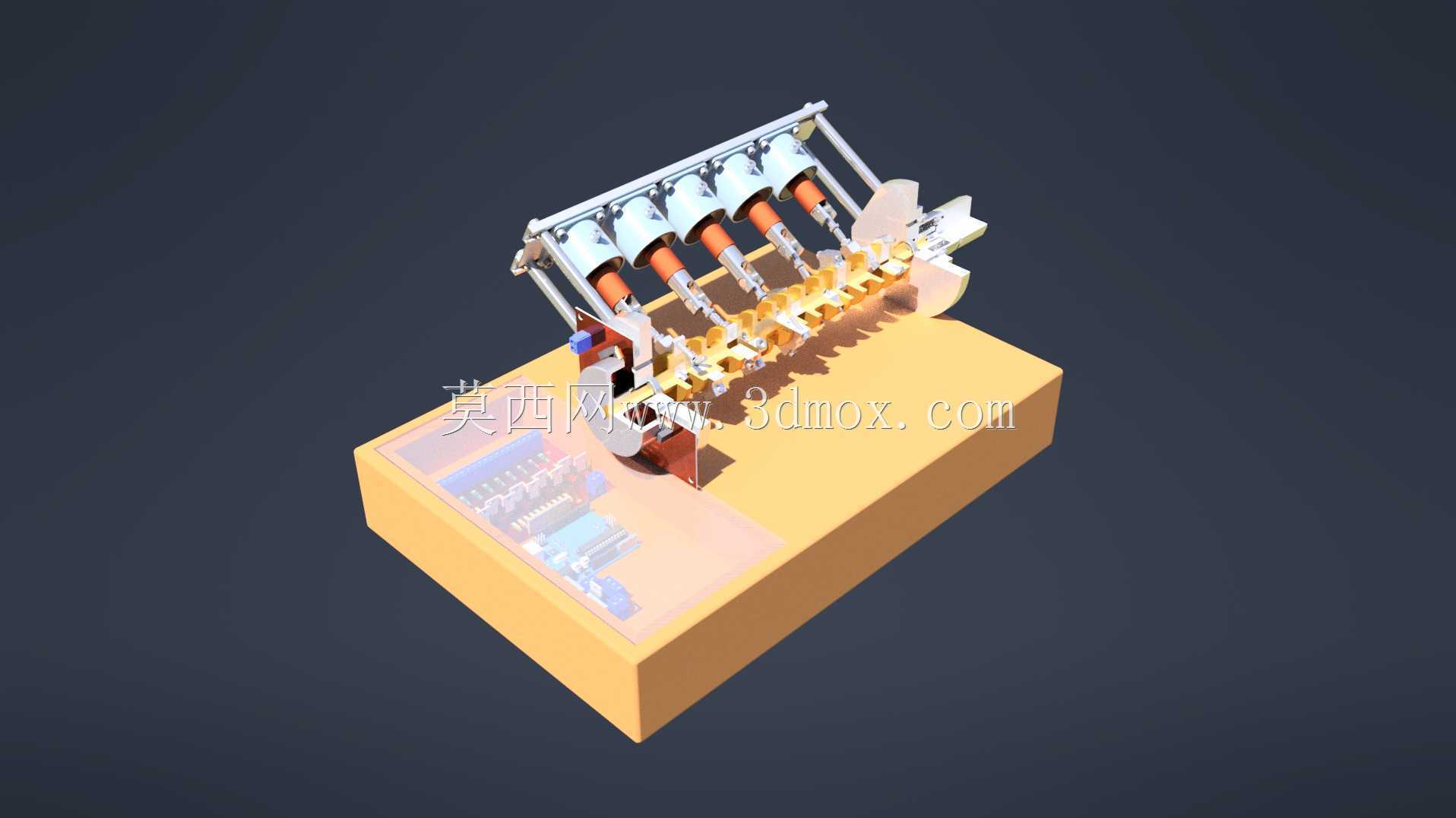

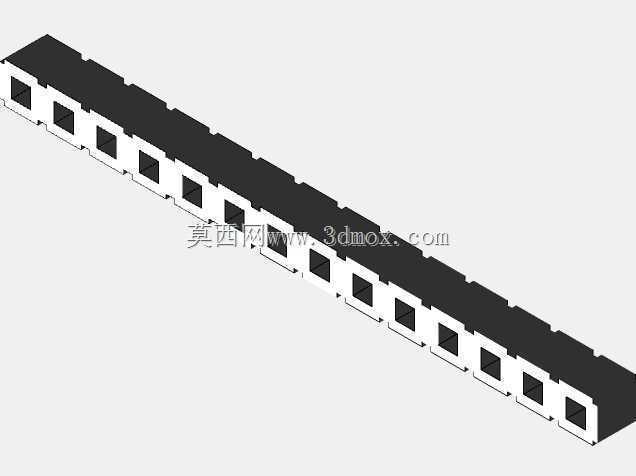

  这套V型排布的电磁驱动动力装置,核心是通过电磁力替代传统内燃机的燃油爆燃做功,完成曲轴旋转动力输出,在教学演示、新能源动力原型验证、小型动力试验台场景中有着明确的应用价值。不同于传统内燃机依赖配气机构、燃油喷射、点火系统的复杂结构,这套装置直接通过电控单元触发对应气缸的电磁阀动作,推动活塞完成往复运动,省去了燃油供给、尾气处理相关的附属结构,整体结构更紧凑,动力输出的可控性更强。从结构布局来看,10个气缸采用V型对称排布,两侧各5个做功单元沿曲轴轴线方向均匀分布,这种排布方式可以有效缩短整机的轴向长度,降低曲轴工作过程中的扭转振动,同时平衡两侧活塞运动产生的往复惯性力,让整机运行更平稳。每个做功单元包含电磁线圈、动铁芯、

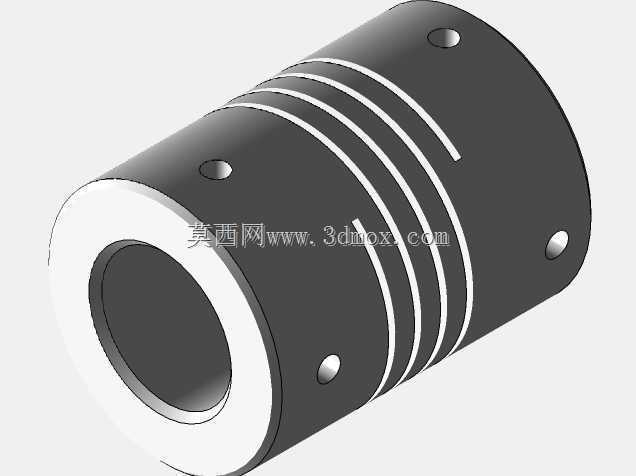

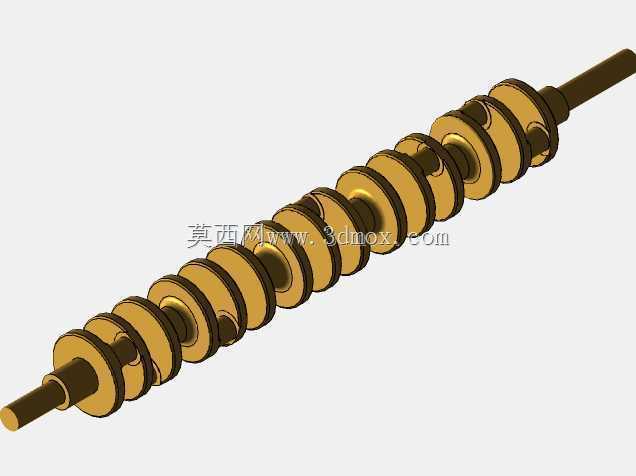

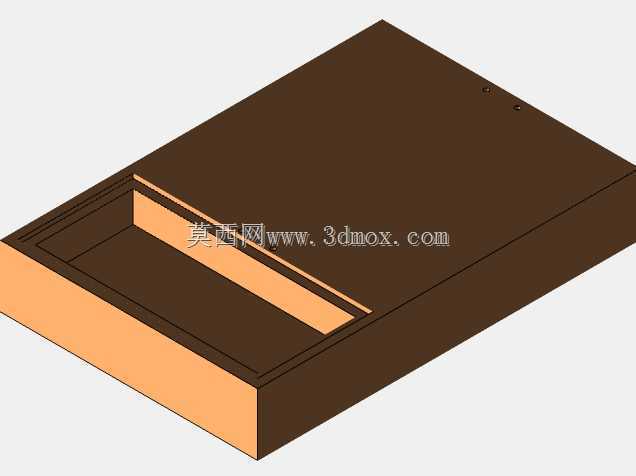

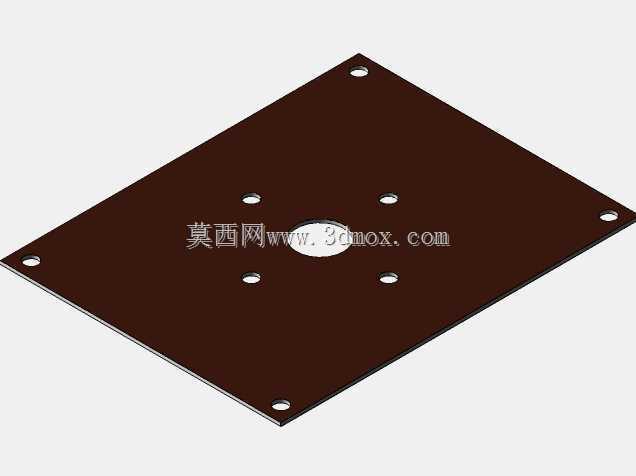

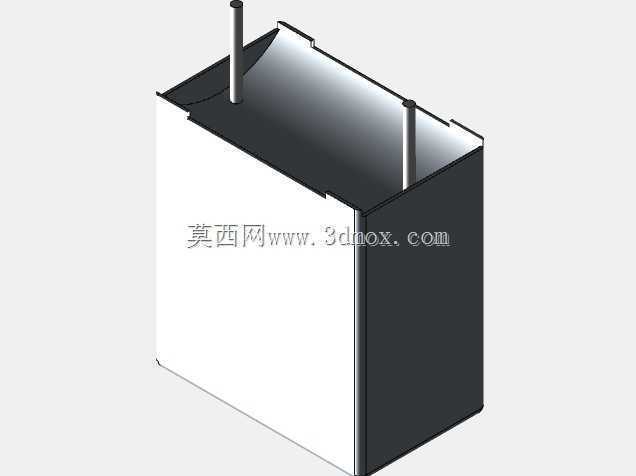

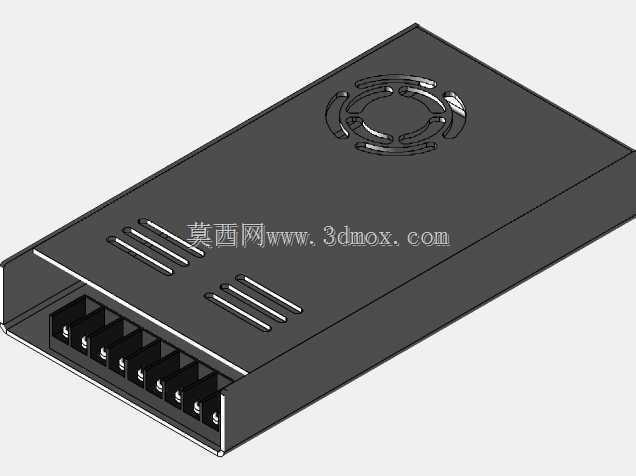

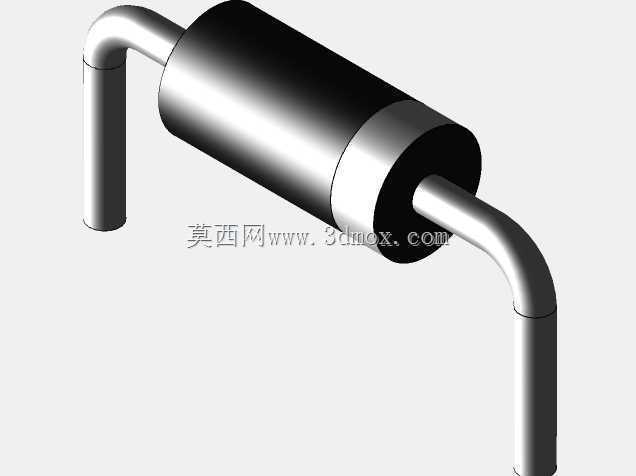

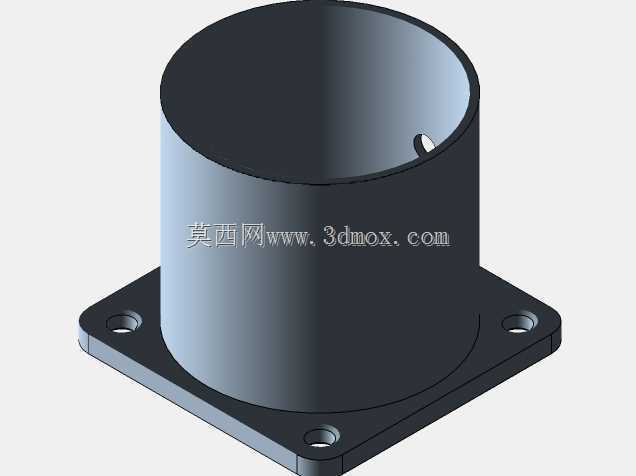

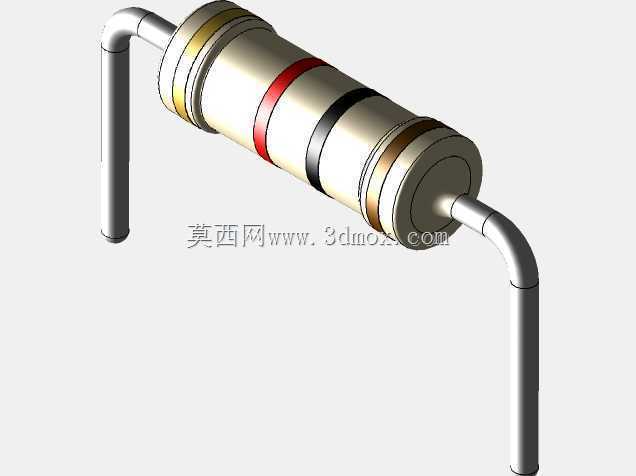

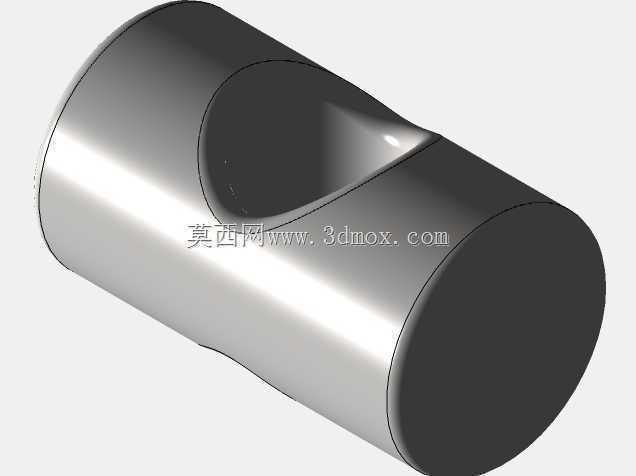

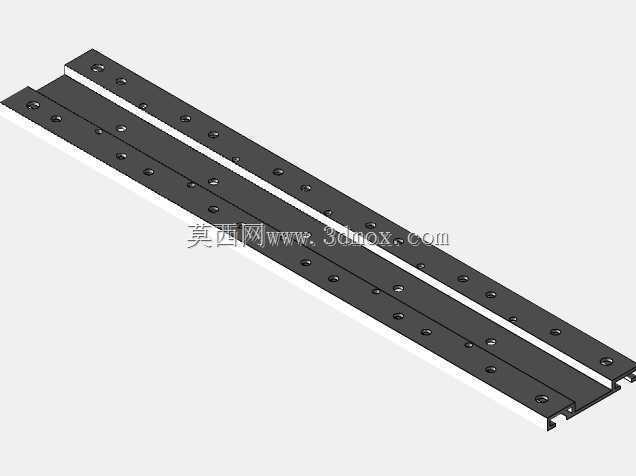

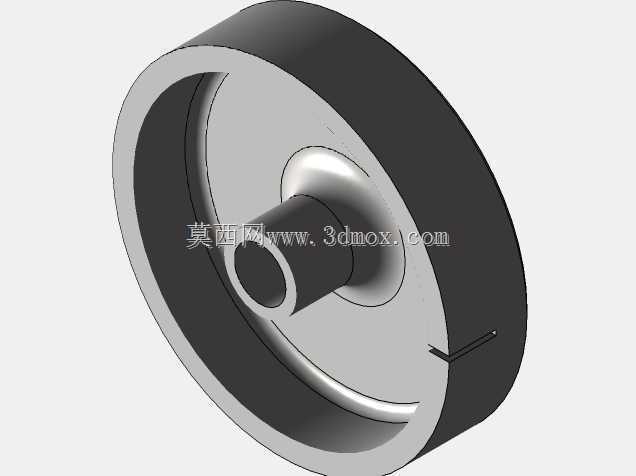

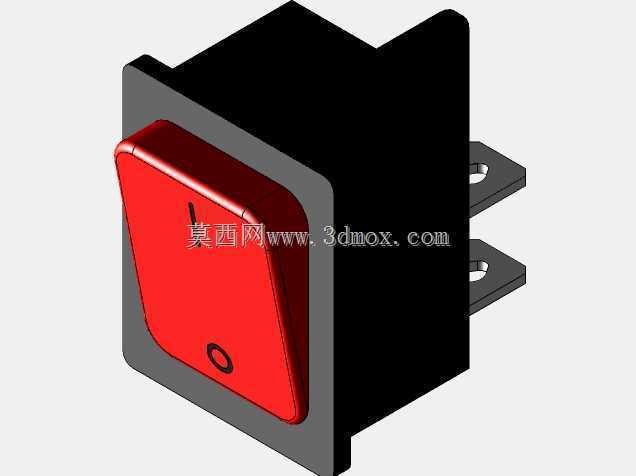

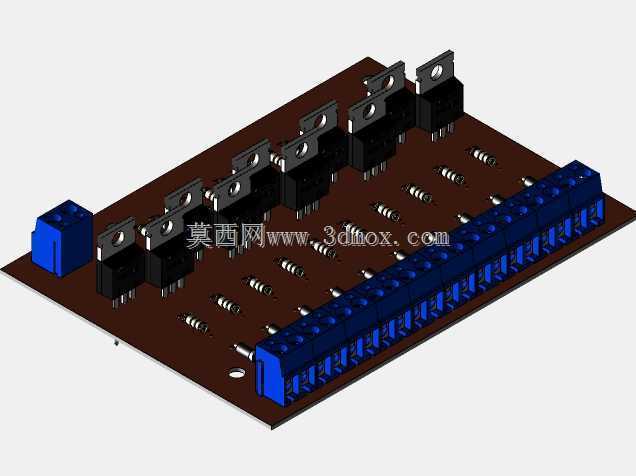

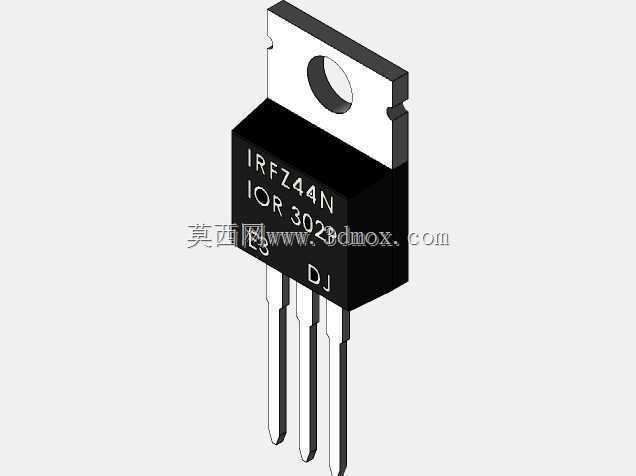

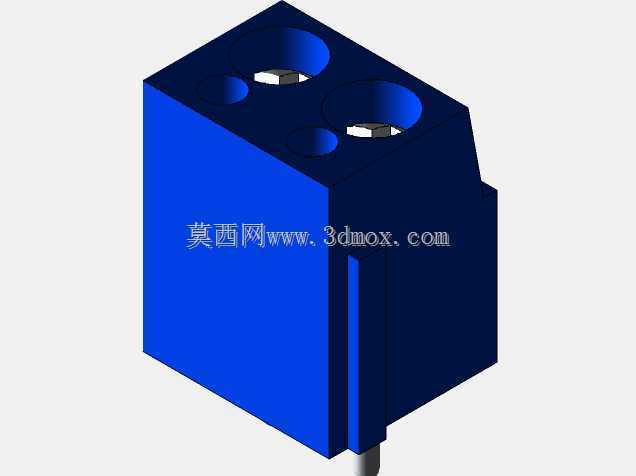

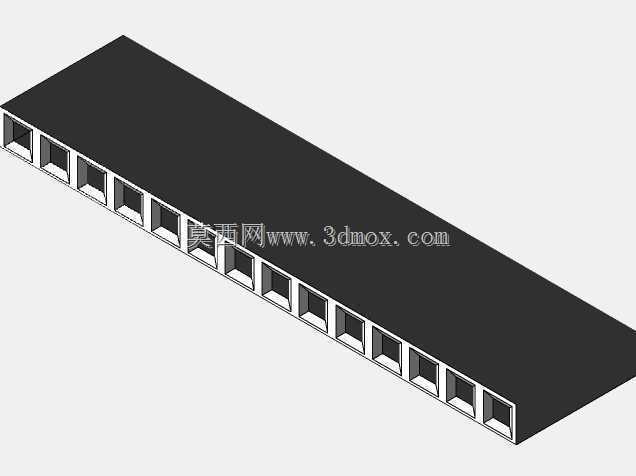

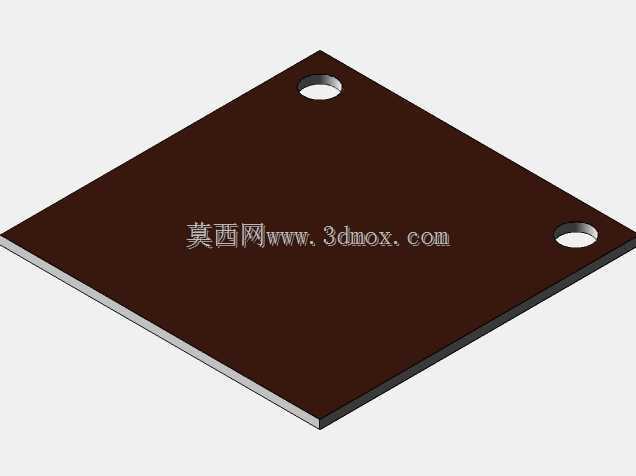

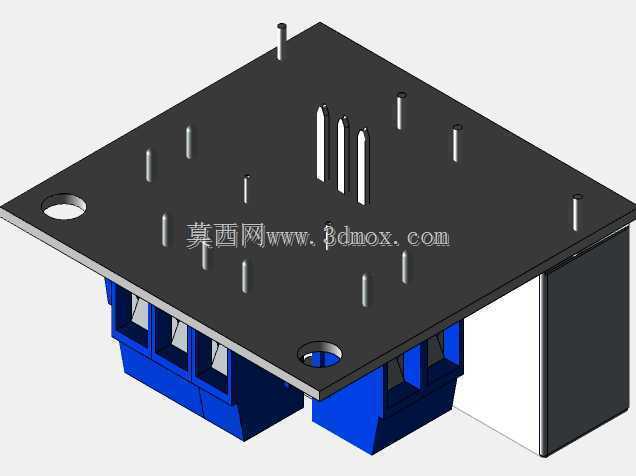

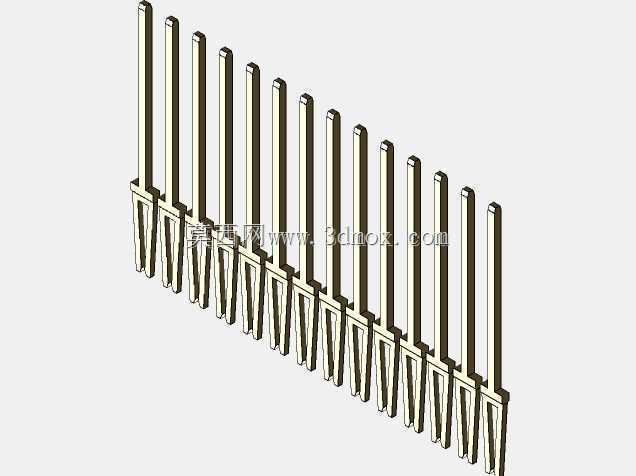

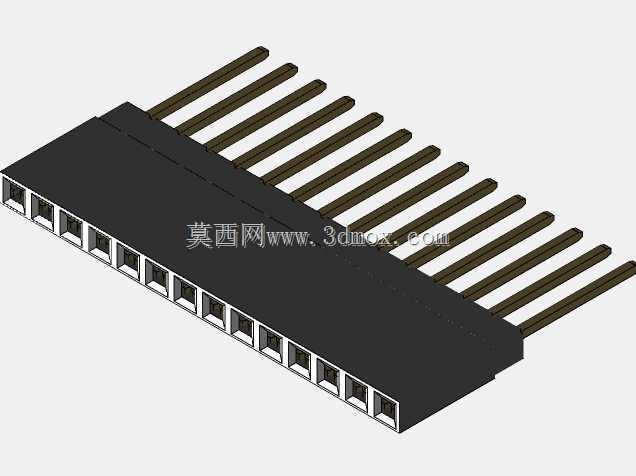

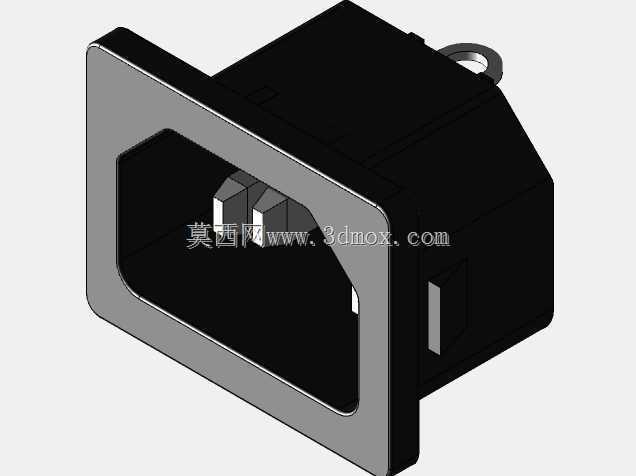

  活塞连杆组件,电磁线圈固定在顶部的安装支架上,动铁芯与活塞刚性连接,当电控单元输出触发信号时,线圈通电产生电磁吸力拉动动铁芯下行,通过连杆推动曲轴曲柄转动,完成做功行程;当线圈断电后,电磁力消失,曲轴旋转带动的惯性会推动活塞复位,等待下一次触发信号。装置底部设置了集成式安装基座,基座内部预留了电控元件的安装空间,所有气缸的接线都可以沿基座内部的走线槽排布,避免外部走线干扰运动部件,同时基座的底面为平整安装面,四周预留了固定安装孔位,可以直接固定在试验台架或者演示台面上,不需要额外设计转接安装结构。曲轴的输出端延伸至机体外侧,可以通过联轴器连接测功设备、负载轮或者其他传动部件,方便测试不同控制逻辑下的动力输出特性。

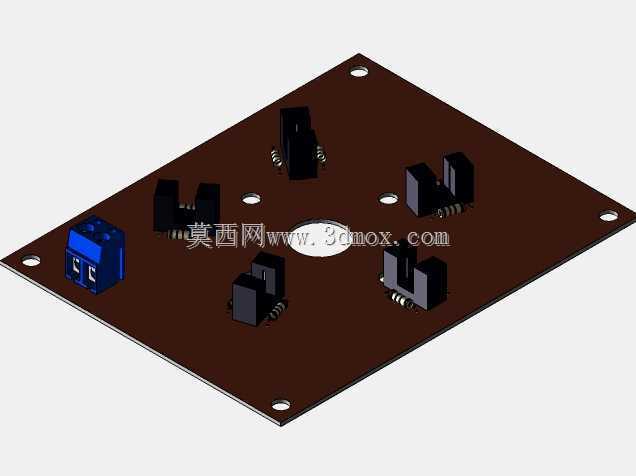

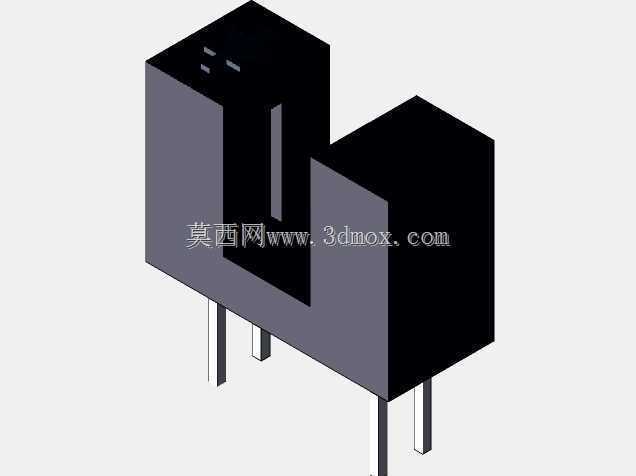

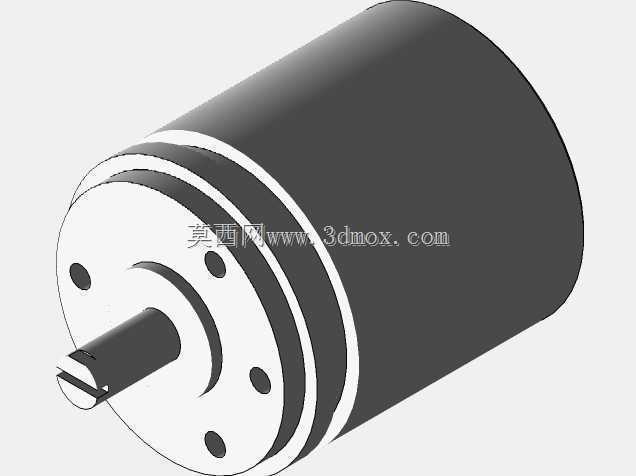

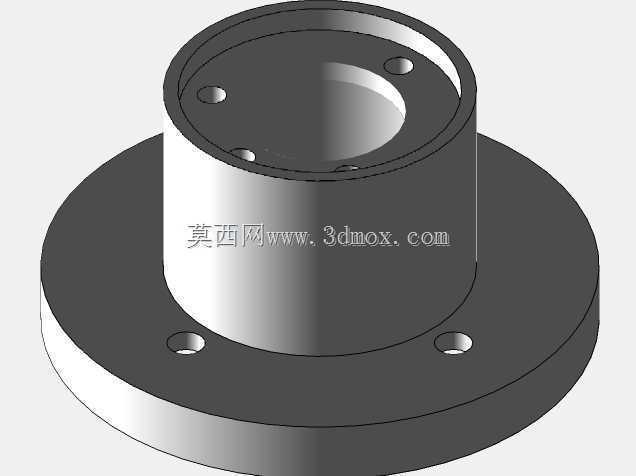

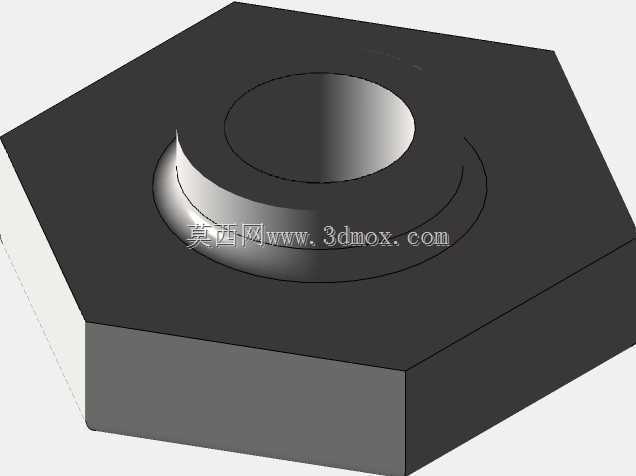

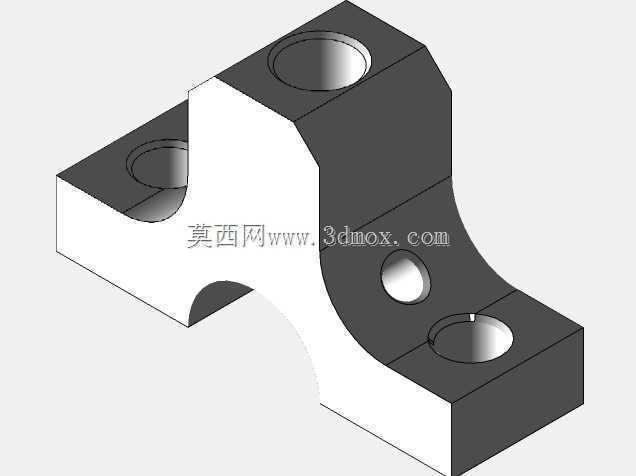

  设计过程中重点考虑了触发顺序的匹配,曲轴上集成了位置检测元件,可以实时反馈曲轴的转角位置,给电控单元提供触发依据,保证每个气缸的电磁阀触发时机与曲轴转角精准匹配,避免出现动作干涉或者动力抵消的问题。不同于传统内燃机固定的配气相位,这套电磁驱动装置的触发时机、通电时长都可以通过电控程序灵活调整,可以模拟不同转速、不同负载下的动力输出特性,也可以通过调整触发顺序实现不同的做功间隔,满足不同试验场景的需求。两侧气缸的安装支架采用整体式铝合金加工而成,支架上加工有精准的线圈定位孔,保证每个电磁线圈的轴线与对应活塞的运动轴线重合,避免出现偏磨导致的运动卡滞。连杆与曲轴、活塞的连接部位都采用了低摩擦的转动副结构,减少运动过程中的机械损耗,

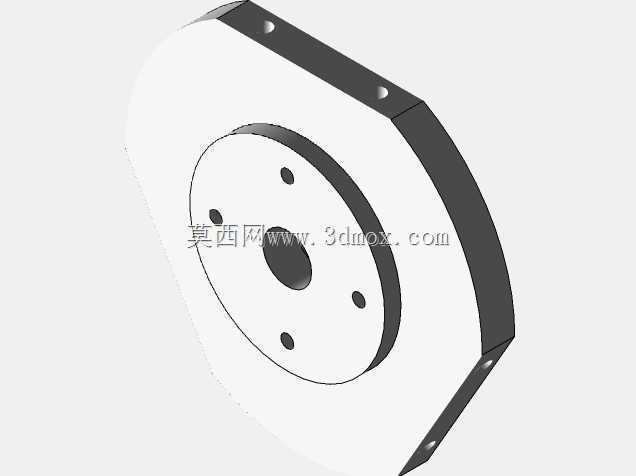

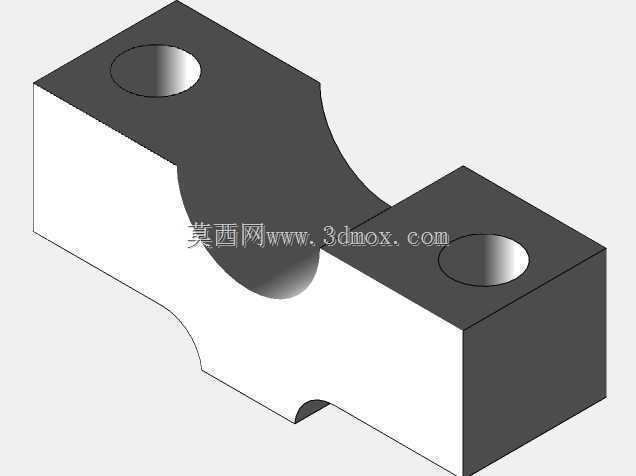

  提升动力传递效率。装置还预留了转速检测、位置反馈的传感器安装位,可以外接采集设备实时记录运行过程中的转速、转角、触发时序等参数,方便开展电磁动力装置的性能验证试验。在教学场景中,这套装置可以直观展示电磁能转化为旋转机械能的完整过程,也可以演示曲柄连杆机构的运动原理、多缸动力装置的做功顺序匹配逻辑,相比传统内燃机模型,它没有燃油系统的安全隐患,运行噪音更低,适合在实验室、教室环境中开展演示教学。在原型验证场景中,这套结构可以作为小型电磁动力装置的验证平台,测试不同线圈参数、不同活塞行程、不同控制逻辑下的动力输出效率,为后续小型新能源电磁动力装置的开发提供结构参考。安装边界方面,整机的安装基座长宽尺寸适配常规试验台的安装空间,顶部的电磁线圈接线端预留了足够的接线操作空间,侧面的曲轴输出端预留了联轴器安装的轴向空间,不需要额外改动周边结构就可以完成与测试设备的对接。结构设计上所有运动部件都设置了行程限位,避免活塞运动超出行程导致的结构碰撞,曲轴两端设置了支撑轴承座,保证曲轴旋转过程中的同轴度,减少运行过程中的振动。
