教学实验用铜锌原电池结构展示装置

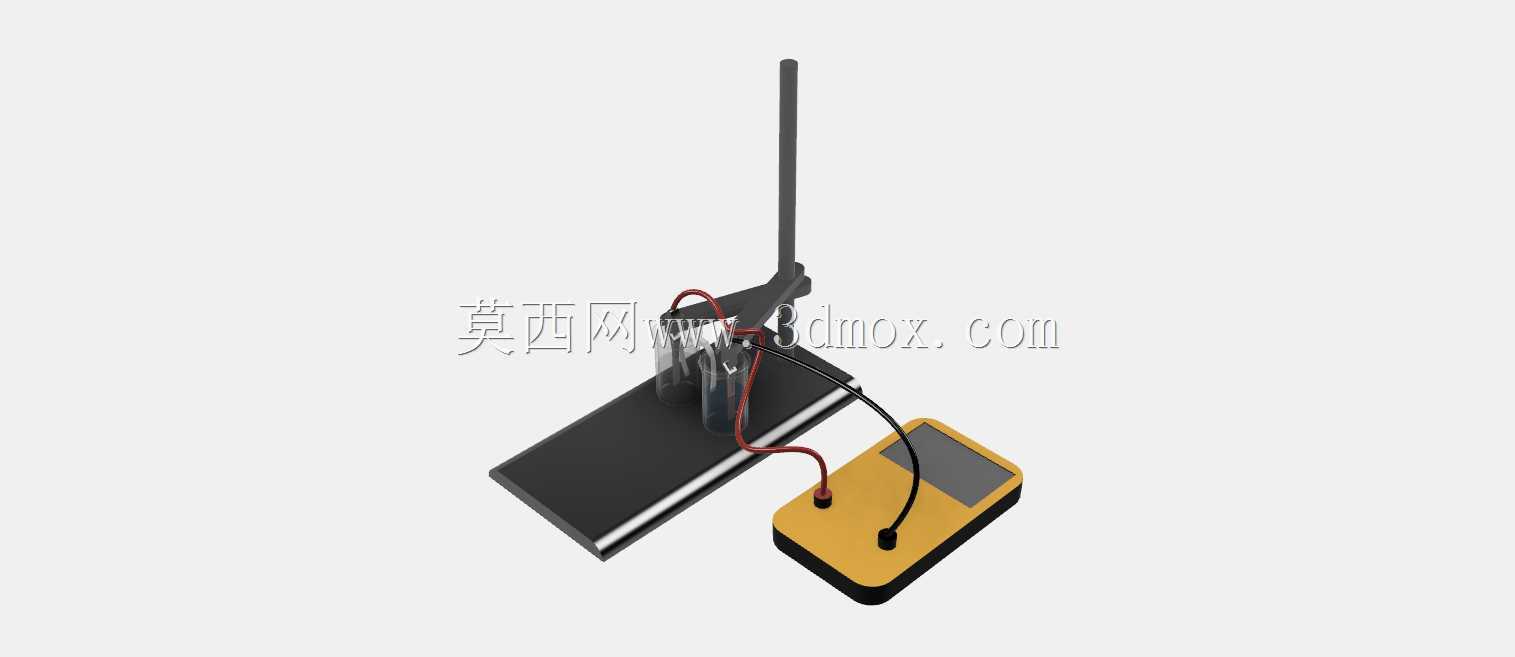

　　这套铜锌伏打电池装置的三维结构，主要面向中学理化实验教学、基础电化学原理演示场景搭建使用，区别于工业量产的储能电池结构，整套装置的设计核心是最大化呈现原电池的反应逻辑与组件构成，让观察者能直观区分电极、电解液容器、外接负载、导线回路的对应位置，不需要额外拆解就能看懂化学能向电能转换的完整路径。从实际教学使用的角度出发，装置的底座采用平整矩形板式结构，预留了电极固定槽位，安装时不需要额外打孔固定，直接将铜电极、锌电极插入对应槽位即可完成电极定位，电极间距控制在30mm到40mm区间，既避免电极接触造成短路，也不会因为极间距过大提升电解液内阻，适配常规中学实验用的玻璃电解槽安装边界，电解槽放置区域做了下沉2mm的限位台阶，实验过程中即使轻微触碰台面，电解槽也不会滑移造成电解液倾洒。

　　外接的电压检测模块采用独立分体式设计，通过带绝缘护套的导线与两个电极连接，导线走线时特意避开了电解槽的正上方区域，防止实验过程中电解液滴落腐蚀导线绝缘层，检测模块的外壳做了圆角处理，边角没有尖锐凸起，避免学生操作时被划伤，模块的显示面板朝上倾斜15度布置，站在实验台旁的观察者不需要俯身就能清晰看到电压示数变化，不需要额外调整装置角度。设计过程中没有做多余的装饰性结构，所有外露结构都服务于实验操作需求：电极的夹持部位做了滚花处理，更换电极或者调整电极插入深度时，手指捏持不会打滑；导线与电极的连接端子采用快拆式夹头结构，不需要借助螺丝刀等工具就能完成接线拆线，单次实验结束后可以快速拆解清洗，避免电解液残留长期腐蚀金属部件。

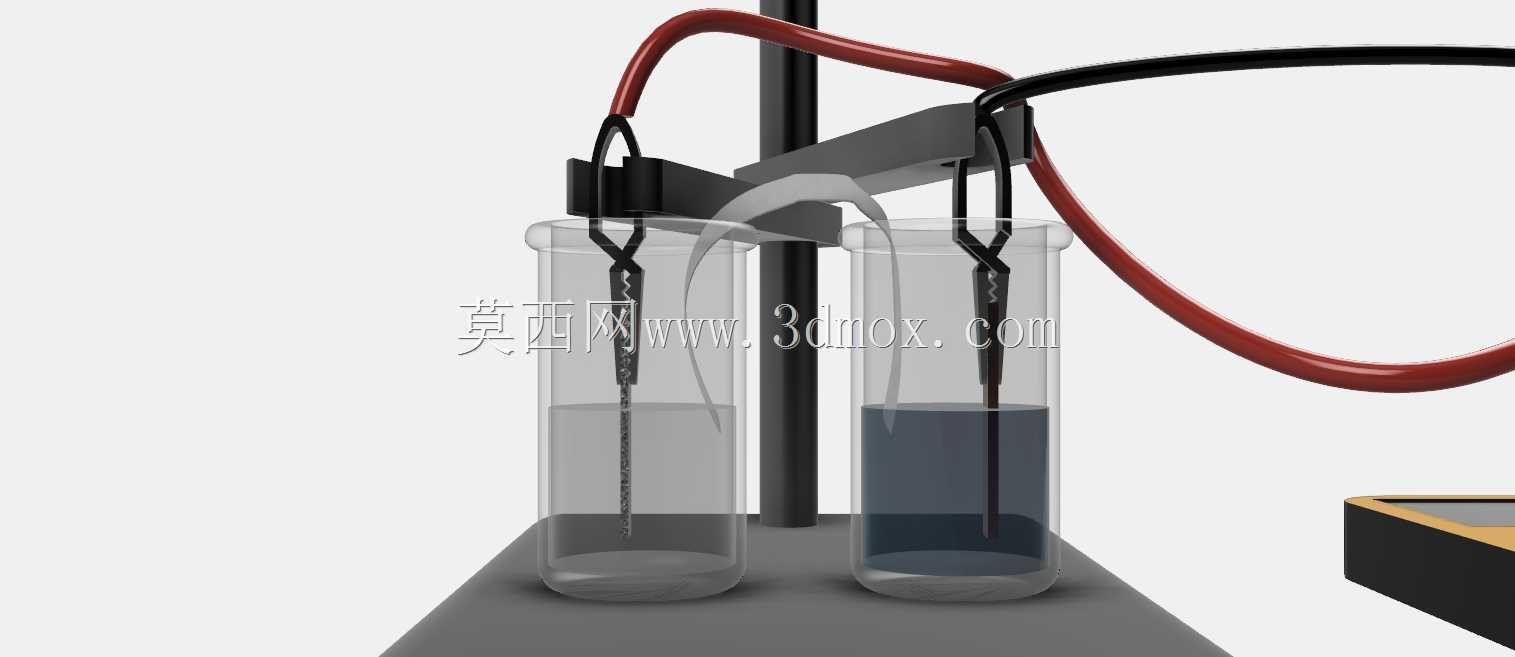

　　整套装置的整体外轮廓尺寸控制在200mm×120mm×180mm范围内，能够放置在常规中学实验室的标准实验台面上，不会占用过多操作空间，同时各组件之间预留了足够的操作间隙，接导线、添加电解液、更换电极的操作都不会和周边组件产生干涉。从结构建模的细节来看，电极部分还原了铜片、锌片的厚度差异，铜片厚度设置为1mm，锌片厚度设置为1.2mm，和实际实验耗材的尺寸保持一致，搭建实体装置时可以直接采购标准实验耗材进行装配，不需要单独定制电极部件；底座的底部预留了四个直径8mm的脚垫安装位，粘贴橡胶脚垫后可以增加底座与台面的摩擦力，同时避免底座底面划伤实验台漆面。考虑到教学演示时需要展示内部反应逻辑，建模时特意将电解槽设置为透明材质视角，能够直观看到电极插入电解液的深度，电极插入深度控制在电解液液面下20mm位置，既保证足够的反应接触面积，也不会让电极夹头接触到电解液造成腐蚀。外接检测模块与底座之间没有做刚性连接，实验时可以根据演示需求调整模块的摆放位置，在面向多人的大班演示场景下，可以将检测模块放置在更高的展示架上，让后排的观察者也能看清示数，导线预留了150mm的冗余长度，调整模块位置时不会拉扯接线端子造成接触不良。

　　整套结构没有复杂的传动或者运动部件，所有零件都是常见的机加工或者3D打印可实现的结构，没有特殊的工艺要求，学校的实验员如果需要自行加工实体装置，只需要按照模型的尺寸参数切割板材、加工槽位即可，不需要开模或者定制特殊零件，加工成本控制在较低区间，适合批量配备到常规理化实验室中。在实际实验操作流程中，这套结构的布局也符合操作逻辑：实验员站在装置正前方，右手位置对应电极接线端，左手位置对应电解槽的加注口，添加电解液、连接导线、观察示数的操作动线没有交叉，不会出现操作时碰倒电解槽的情况；装置后侧的立式杆结构是为了悬挂导线备用，实验过程中不需要使用的延长导线可以挂在杆上，避免导线散落在台面上被电解液沾染，也能保持实验台面的整洁，减少操作干扰。
