电动卡丁车动力传输控制集成组件

　　在场地竞技类电动卡丁车的整车架构搭建中，动力传输相关组件的集成度直接决定了整车布线效率、维护便捷性与运行可靠性，这套集成式动力传输组件正是针对电动卡丁车的紧凑安装空间、高频启停工况、大电流输出需求做的定向结构设计。不同于传统燃油卡丁车的机械动力传输路径，电动卡丁车的动力链路完全依托电信号与大电流传输完成动力输出，电机、控制器、电池三者之间的连接可靠性、布线规整度，会直接影响整车的动力响应速度与故障发生率，这套组件将动力分配、接线集成、线缆防护的功能整合在单一壳体内，省去了分散布置接线端子带来的空间占用与防护隐患。

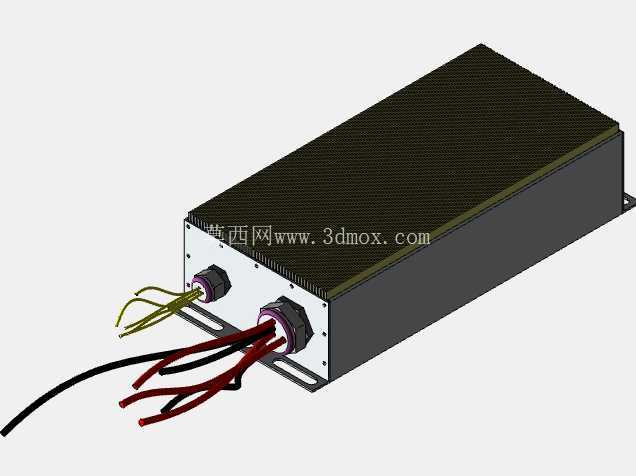

　　从实际应用场景来看，这类组件主要适配轴距1000-1200mm的入门级场地竞技电动卡丁车，安装位置通常位于驾驶座下方的车架中部空腔内，这个位置既可以平衡前后轴配重，也能避开行驶过程中前轮带起的泥水飞溅，同时缩短到前后轴电机、电池组的接线距离，减少线缆长度带来的压降损耗。组件的整体外形为规则长方体结构，壳体主体采用拉伸铝型材加工，表面做黑色硬质阳极氧化处理，既可以提升壳体的耐磨抗刮性能，也能辅助内部功率器件散热，顶面覆盖带防滑纹理的绝缘盖板，避免安装维护过程中工具误触内部带电部件造成短路。壳体底部两侧延伸出带安装腰型孔的固定支耳，腰型孔的长度预留了5mm的安装调节余量，可以适配不同厂家车架的安装孔位公差，不需要对原有车架做额外的打孔改装，降低整车改装的加工成本。

　　接口设计上，组件的接线端全部布置在壳体的同一侧端面，分为高压动力接线区与低压信号接线区两个部分，高压区的接线端子采用大电流防水航空插头，适配10-16平方毫米的多股铜芯动力线缆，插头自带锁紧防脱结构，卡丁车在场地内高速过弯、碾压赛道接缝产生持续振动的工况下，不会出现接线松脱导致的动力中断；低压信号区的插头尺寸更小，适配霍尔信号线、油门信号传输线、刹车断电信号线等弱电线缆，高低压接口之间做了凸起的绝缘隔筋，避免高压线缆的电磁干扰影响低压信号的传输稳定性，防止出现油门信号跳变、动力输出突兀的安全隐患。所有接口与壳体的衔接位置都加装了橡胶密封格兰头，线缆穿过格兰头后可以通过拧紧锁紧螺母挤压橡胶圈抱紧线缆外皮，达到IP65级别的防护能力，即使在雨天场地运营、高压水枪冲洗车身的场景下，也不会有水渍渗入壳体内部造成电路短路。

　　内部结构设计上，壳体内腔预留了铜排安装位与熔断器固定槽，不需要额外在外部线路上加装分线器与保险装置，大电流从电池组接入后通过铜排直接分配到控制器与电机回路，铜排的导电截面积经过载流核算，可以持续承载150A的持续工作电流，满足卡丁车连续冲刺时的大电流输出需求，不会出现线缆过热、绝缘层老化加速的问题。壳体侧壁的铝型材本体直接作为散热面，内部功率器件的安装面与壳体内壁之间涂有导热硅脂，将器件工作产生的热量直接传导到铝壳体上向外散发，不需要额外加装散热风扇，既减少了故障点，也避免了风扇运转吸入赛道灰尘堆积在内部电路板上的问题。

　　从安装边界来看，组件的整体高度控制在80mm以内，安装后不会突出车架的上平面，不会与驾驶座的底部安装支架产生干涉，接线端伸出壳体的线缆预留了150mm的弯曲半径空间，安装时不需要过度弯折线缆就能完成与周边部件的对接，避免线缆内部铜芯因为弯折角度过大出现断股的问题。组件的整体重量控制在2.3kg以内，不会给整车增加过多的簧下质量，影响卡丁车的操控灵活性。在日常维护场景下，只需要拆开顶面的四颗固定螺丝就能打开盖板，检查内部熔断器状态、接线端子紧固情况，不需要将整个组件从车架上拆卸下来，大幅缩短场地运营过程中的故障排查时间，提升运营车辆的周转率。针对电动卡丁车常见的倒车、能量回收等功能，组件内部也预留了对应的信号接线位，可以适配不同厂家的控制器功能需求，不需要额外改动外部接线就能完成功能拓展，适配不同配置等级的电动卡丁车改装与生产需求。
