英特尔伽利略Gen2开发板适配机箱结构

　　在嵌入式开发与小型工控项目落地过程中，开发板的防护外壳一直是容易被忽略却直接影响设备运行稳定性的关键部件，这款适配英特尔伽利略Gen2开发板的机箱结构，正是针对开源硬件在实际部署场景中的防护、安装需求完成的结构设计。从实际应用场景来看，这类机箱主要面向实验室原型验证、小型工业控制节点搭建、教学实验平台部署等场景，区别于消费级电子外壳，它需要兼顾开发板接口的完全外露、板载元件的物理防护、安装固定的便捷性，同时还要给外接扩展模块预留足够的操作空间，避免外壳遮挡调试接口、影响接线操作。

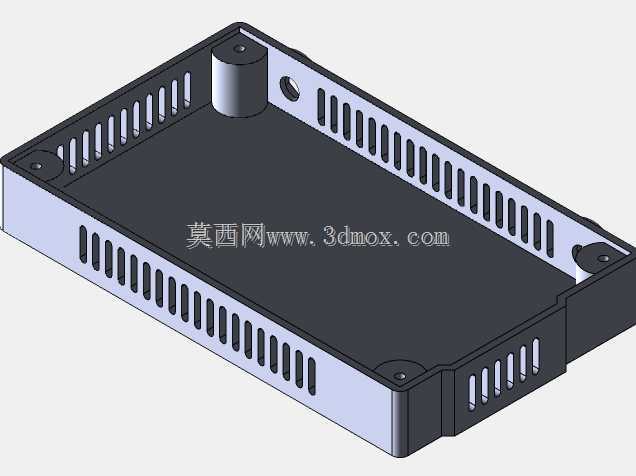

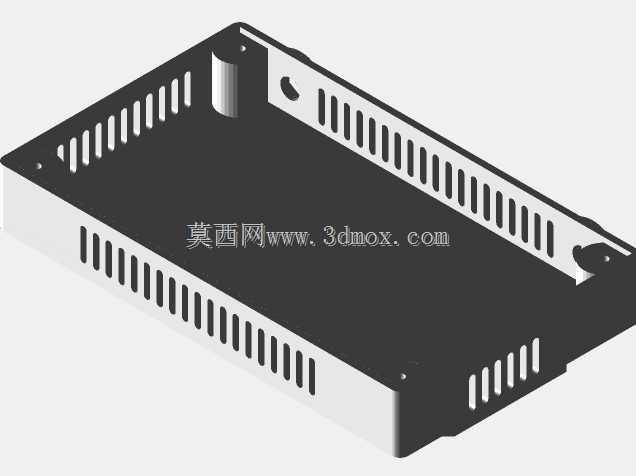

　　从功能特性上看，这款机箱采用分体式扣合结构，底座部分预留了和开发板安装孔位完全匹配的固定柱，不需要额外加装铜柱或者转接件，就能直接将伽利略Gen2开发板通过螺丝锁定在底座上，固定柱的高度经过精确计算，既可以让开发板底部的贴片元件和底座平面保持足够的安全间隙，避免引脚接触底座造成短路，也能控制整体机箱的厚度，不会因为预留间隙过大导致整体结构臃肿。上盖部分对应开发板的USB接口、以太网口、电源接口、扩展排针的位置都做了精准的开口避让，所有接口的边缘都做了圆角处理，不会在插拔线材的时候刮伤线材外皮，同时上盖的顶面做了微凸的加强筋结构，既可以提升上盖的结构强度，避免轻微按压就出现形变接触板载元件，也能在多台设备堆叠放置的时候分散压力，保护内部的开发板不受挤压损坏。

　　设计思路上，这款机箱没有采用复杂的卡扣或者螺丝固定上下盖的方式，而是采用侧边滑入式的扣合结构，底座两侧设计了连续的导向滑槽，上盖顺着滑槽推入就能完成锁定，不需要额外的固定螺丝，日常调试的时候只需要将上盖滑出就能直接接触开发板上的元件，不需要完全拆解整个机箱，大幅提升了开发调试阶段的操作效率。同时考虑到3D打印制作的工艺特性，所有结构的壁厚都控制在1.8mm，既保证了打印完成后的结构强度，也不会因为壁厚过大导致打印时间过长、材料浪费，所有的转角位置都做了R2以上的圆角过渡，避免3D打印过程中出现应力集中导致的翘曲变形，也能去除尖锐边角，提升安装操作的安全性。

　　从安装边界与尺寸控制来看，机箱的内部净尺寸完全贴合伽利略Gen2开发板的外形轮廓，长宽方向的单边间隙控制在0.5mm，既不会因为间隙过小导致开发板无法顺利放入，也不会因为间隙过大导致开发板在机箱内部出现窜动，固定柱的位置公差控制在0.1mm以内，和开发板的安装孔位完全对齐，不会出现安装孔错位无法锁螺丝的问题。机箱的外部总高度控制在25mm以内，除了开发板本身的高度之外，还预留了8mm的顶部空间，可以容纳高度较低的直插扩展模块，如果需要安装更高的扩展模块，也可以通过更换加高款的上盖来扩展内部空间，底座的背面预留了两个标准的DIN导轨安装卡扣位，可以直接将整个机箱卡在标准35mm电气导轨上，适配常规的电气柜安装需求，同时底座背面也预留了四个沉头安装孔，可以通过螺丝直接将机箱固定在墙面、设备台面或者安装支架上，满足不同场景的安装固定需求。

　　在细节处理上，机箱对应开发板状态指示灯的位置做了半透明的薄壁区域，不需要打开上盖就能直接观察到电源、运行状态的指示灯闪烁情况，底座对应开发板主控芯片的位置做了密集的通风开槽，既可以保证芯片工作时的热量能够顺利散出，也能阻挡较大的杂物落入机箱内部接触电路板，开槽的宽度控制在3mm以内，避免常见的螺丝刀、镊子等工具误触碰到带电的电路板造成短路。整个结构没有多余的装饰性设计，所有的结构特征都服务于实际的安装、防护、调试需求，没有为了外观牺牲结构的实用性，不管是用于个人开发者的项目原型制作，还是用于小批量的工控节点部署，都能很好地满足使用要求。
