多关节可弯曲工业伺服机械手臂结构设计

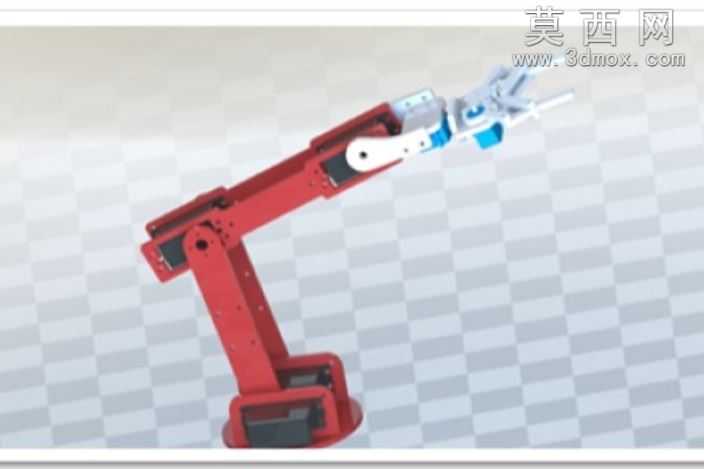

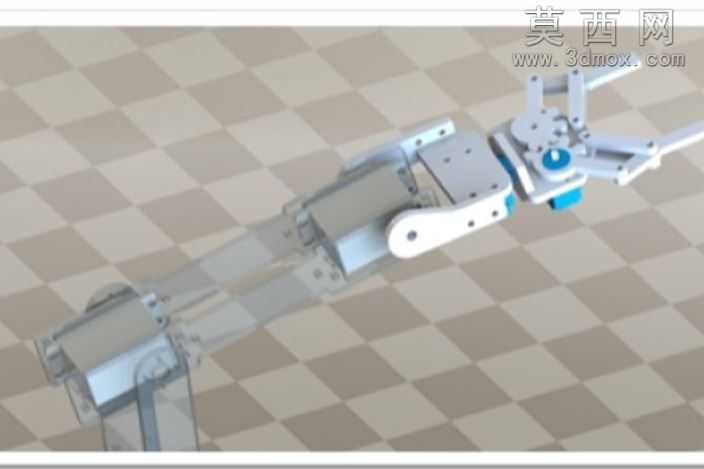

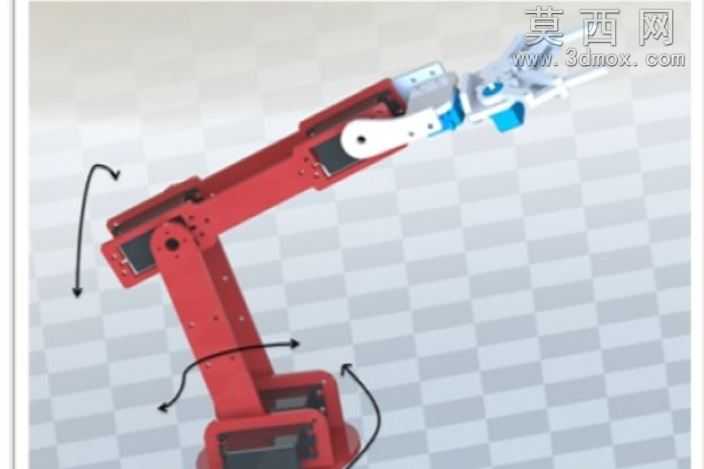

本作品为多关节工业机械手臂的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段严格遵循机械设计的装配逻辑，将整臂拆解为十一个独立零件逐一构建，每个零件的尺寸参数均参考小型工业机械手的通用设计规范设定，确保各部件间的装配公差合理，无干涉错位问题。建模过程中优先使用草图驱动、特征拉伸与旋转切除等基础建模命令构建零件基体，针对关节处的转动连接结构，单独设计了销轴配合孔位与限位结构，还原真实机械臂的转动约束关系，保证模型在虚拟装配环境下可实现多自由度的弯曲活动模拟。材质渲染阶段，对臂身主体的金属结构件赋予哑光红漆金属材质，还原工业设备常用的漆面质感，对关节处的连接销轴、传动结构赋予亮面金属材质区分功能部件，末端夹持器的压克力构件则赋予半透明磨砂塑料材质，通过材质差异清晰区分不同功能的零件模块，渲染时采用柔和的工作室环境光，避免过强反光遮挡结构细节，同时添加柔和阴影增强模型的立体层次感。结构设计上，该机械臂采用多关节串联式布局，从底部固定基座开始，依次设置腰转关节、大臂摆动关节、小臂摆动关节与末端夹持器回转关节，每个关节处都预留了传动件安装位与走线空间，箭头标注清晰展示了各关节的活动方向，直观呈现机械臂的运动范围。设计思路以教学参考为核心定位，整体结构简洁易懂，没有冗余的复杂装饰结构，所有零件均支持编辑修改，学习者可在该基础模型上拓展添加驱动电机、传动齿轮、传感器等功能部件，也可根据实际使用需求调整臂长比例、关节转动角度范围，或是更换末端执行器结构，将其改造为适配不同作业场景的专用机械手，帮助初学者快速理解串联式工业机械臂的基本构成与运动原理，掌握机械装配建模的基本逻辑与结构设计思路。
