简约长条式六位欧标排插外观结构设计

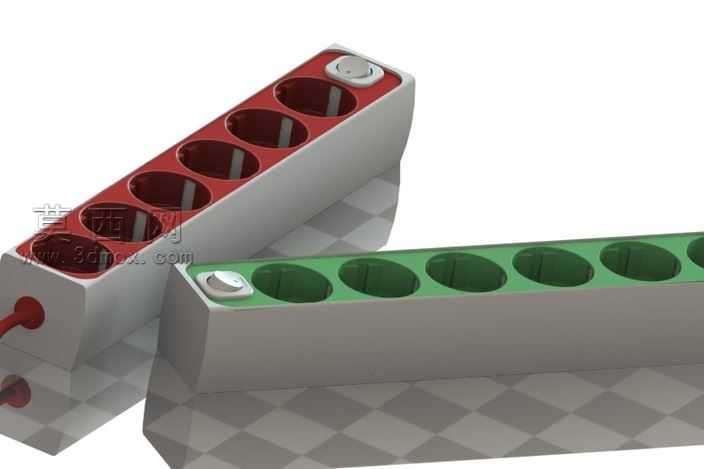

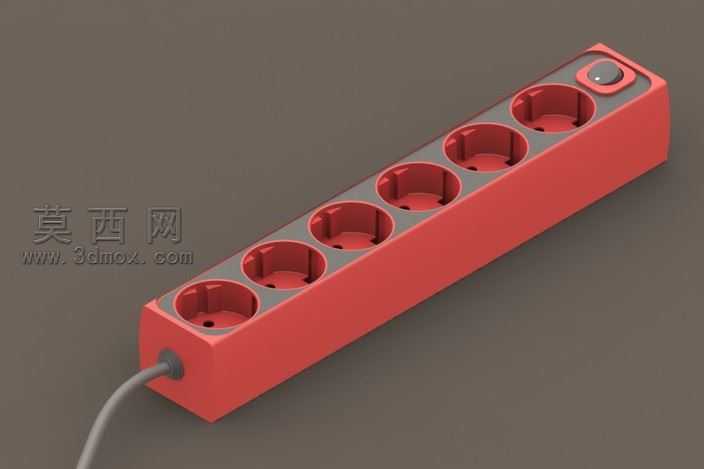

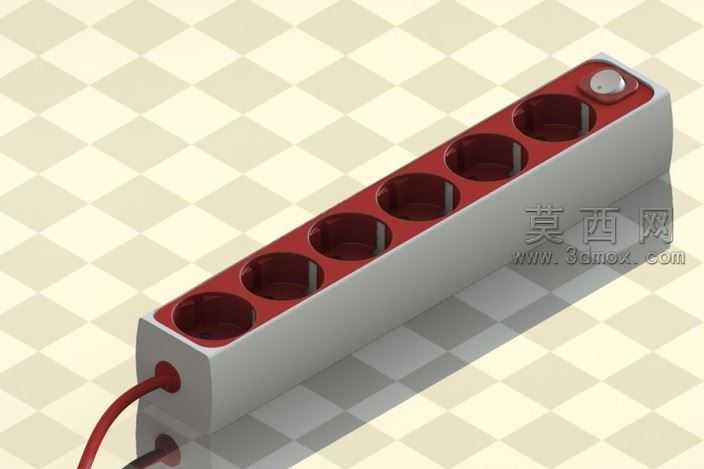

本作品为长条式六位欧标排插的三维设计方案，建模阶段采用参数化建模逻辑，先以长方体为基础基体完成主体外壳的轮廓搭建，通过拉伸、切除、圆角等基础特征逐步细化结构细节：外壳边缘做了统一的小圆角过渡处理，避免尖锐棱角带来的磕碰风险，同时提升外观的柔和质感。顶部面板区域做了下沉式凹槽设计，将六个欧标插座孔位沿长条方向等距排布，每个孔位的铜件接触腔都按照欧标插头的尺寸规范做了精准的切除建模，保证孔位间距充足，多插头同时使用时不会出现互相干涉的情况。排插一端的顶部位置设计了嵌入式船型开关，开关做了凸起的防滑纹理处理，按键边缘与外壳做了齐平式的贴合设计，既保证按压操作的手感，也避免开关突出过多容易被误触。进线口设置在排插远离开关的一端尾部，做了内凹的护线套结构建模，模拟电源线出线处的防弯折保护结构，减少线材反复弯折导致的内部线芯断裂风险。材质与渲染阶段，外壳主体采用哑光红色塑料材质，调整材质的粗糙度参数模拟磨砂PC塑料的细腻质感，顶部的孔位面板采用深灰色哑光塑料材质，与红色主体形成撞色视觉效果，开关按键采用深灰色搭配浅灰色的按键标识，还原实体产品的按键视觉区分。渲染时采用柔和的漫反射打光方案，避免材质表面出现过强的反光，清晰呈现外壳的磨砂质感与结构细节，同时添加柔和的环境阴影，让排插模型的立体感更加突出。设计思路上主打简约实用的低成本定位，整体结构无多余的复杂曲面，外壳采用上下扣合的简单结构，开模难度低、生产组装便捷，能够有效控制生产成本；长条式的造型占用桌面空间小，可灵活放置在桌面边缘、夹缝等狭小区域，六个孔位的配置能够满足日常桌面多设备同时供电的使用需求，外观采用高饱和度的彩色设计，打破传统排插黑白配色的单调感，能够适配不同风格的桌面布置场景。
