壳牌生态城市赛事专用管状轿车车架结构

　　这款管状车架是面向城市节能竞技场景开发的承载结构，核心适配壳牌生态马拉松类赛事的城市组别车辆需求，整体采用空间管阵式布局，完全围绕赛事规则对车辆前轴、轮组安装位的尺寸边界做适配设计，没有多余的冗余结构。从实际应用场景来看，这类车架主要服务于低能耗城市通勤原型车开发，赛事场景下需要兼顾极致轻量化与足够的结构刚度，同时要满足单人驾乘的布局要求，日常也可作为微型城市代步电动车的底盘承载基础，适配小尺寸轮组的低重心布置需求。

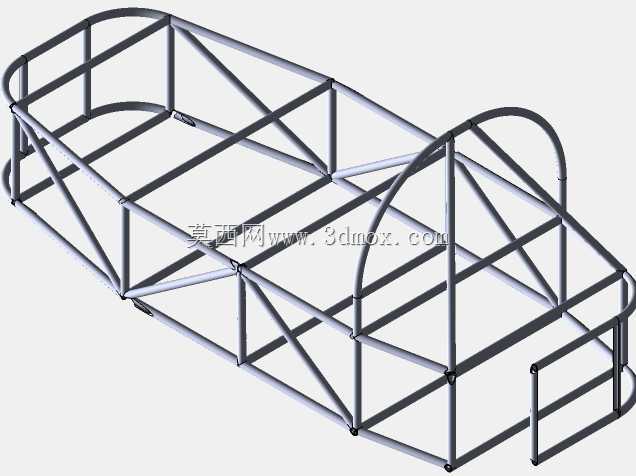

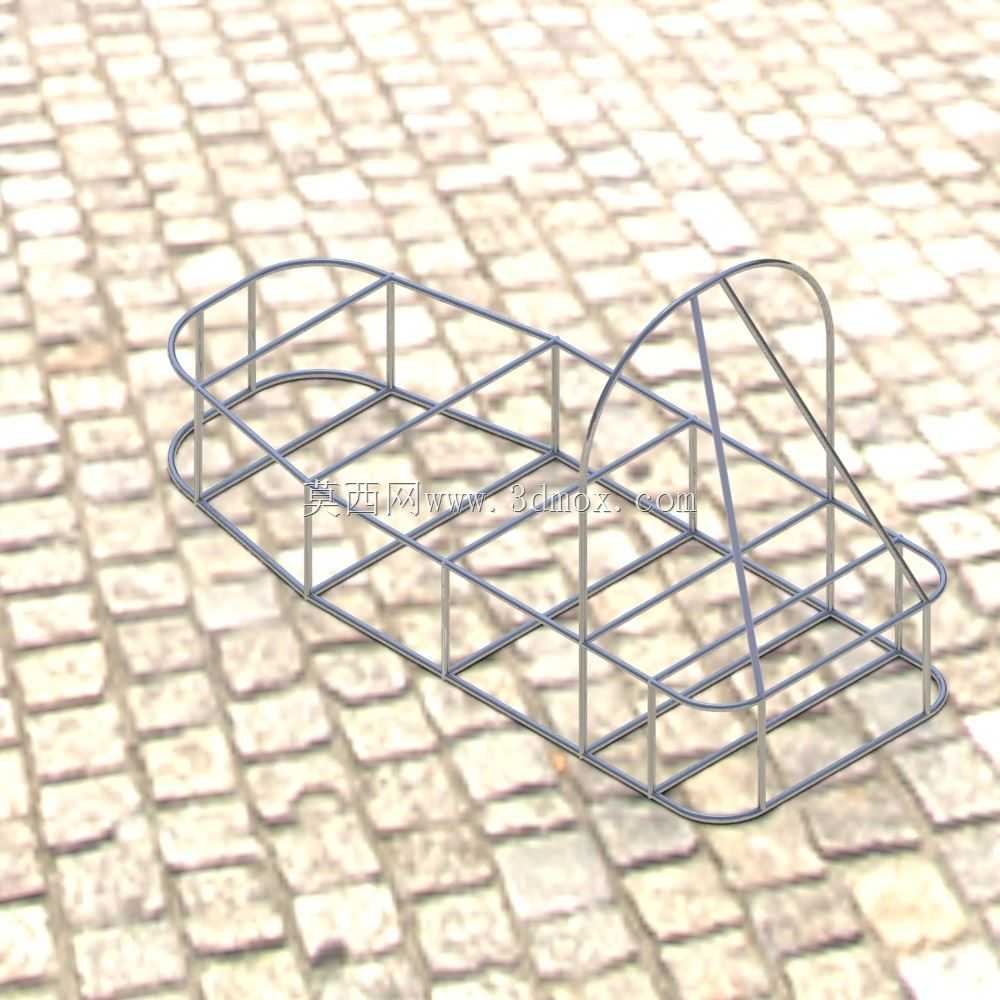

　　结构设计上，整体采用冷拔薄壁钢管弯制拼接而成，前部做圆弧收窄的笼式结构，既可以降低正面迎风面积，也能在正面碰撞时形成溃缩吸能的缓冲区，中部为平直的主承载平面，预留了驾乘人员坐姿放置、电池组或动力单元安装的平面空间，两侧的纵向主管沿整车长度方向贯通，承担主要的弯曲与扭转载荷，横向连接的短管按等间距排布，将纵向载荷均匀分散到整个框架上，避免局部应力集中。后部框架同样做收窄处理，匹配后轮轮距的安装要求，前后轮的安装支架直接焊接在主框架的对应点位上，不需要额外加装副车架，进一步降低整体结构重量。

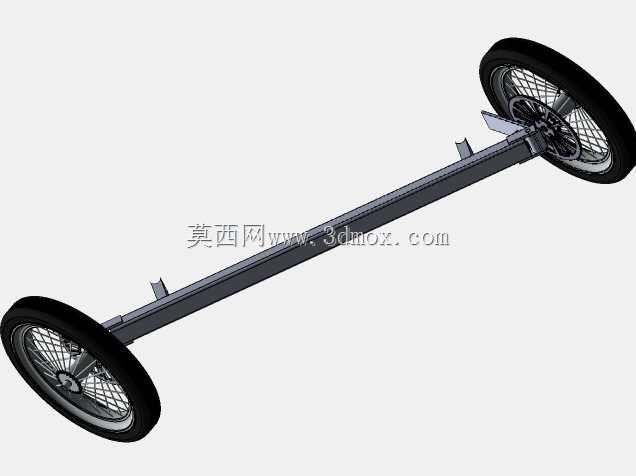

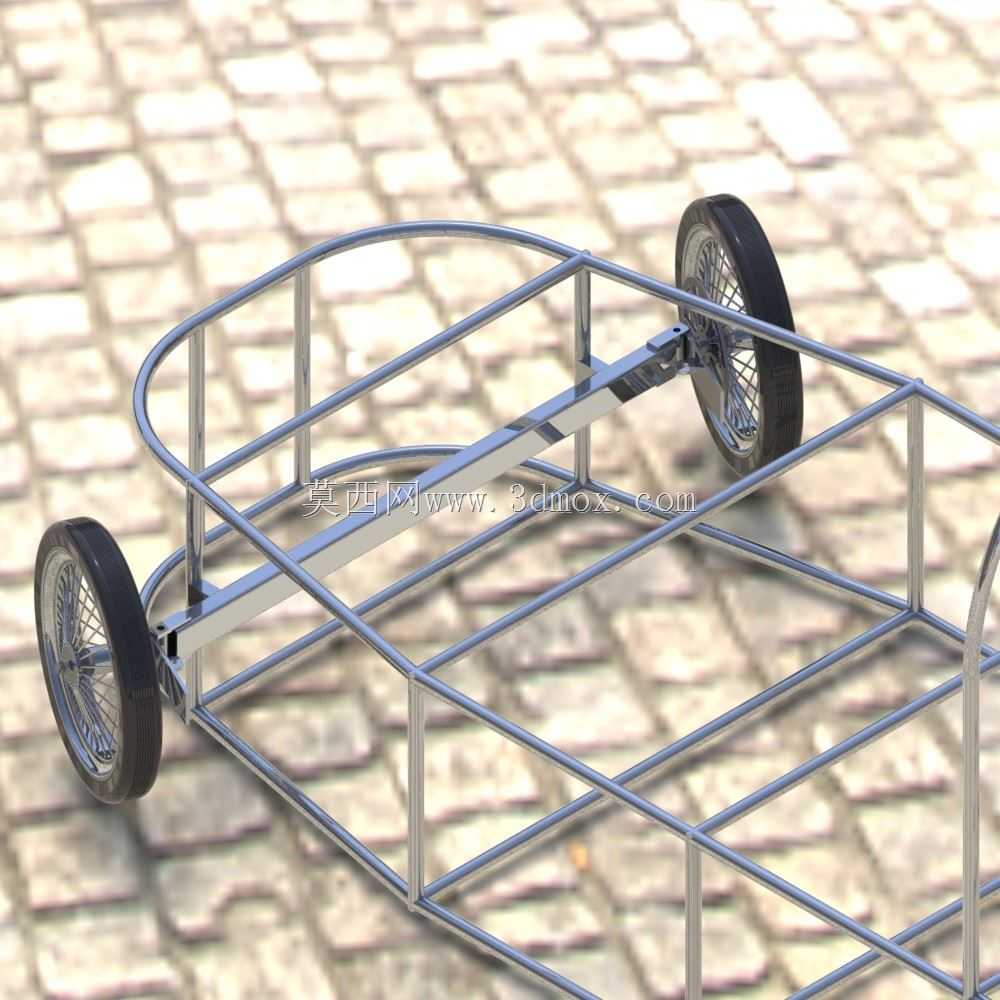

　　安装边界方面，前轴安装位的开档尺寸完全匹配赛事要求的轮组规格，轮轴安装孔的同轴度在设计时做了严格约束，避免行驶中出现轮组偏摆的问题，支架的焊接位置预留了制动组件、转向拉杆的安装空间，不会出现运动干涉。车架整体的离地间隙按照城市铺装路面的通行要求设定，既保证足够的通过性，也能将整车重心控制在较低位置，提升高速过弯时的稳定性。主框架的上部预留了车身覆盖件的安装点位，可以直接固定轻量化的复合材料外壳，不需要额外在车架上打孔做二次改装。

　　从功能特性来看，这种全管状空间结构的抗扭刚度比同重量的冲压钣金车架高40%以上，薄壁管的截面选型经过载荷校核，在整车满载、过弯颠簸、紧急制动等不同工况下，各管段的应力都控制在材料屈服强度的安全区间内，不会出现永久变形。框架的管连接位置全部采用满焊处理，焊接处做了应力释放的结构过渡，避免长期交变载荷下出现焊缝开裂的问题。车架前部的圆弧结构除了空气动力学与碰撞防护的作用，也可以作为前舱的安装基础，固定转向机构、踏板组件等操控部件，中部的承载平面可以根据动力方案的不同，灵活布置电池、电控或者小型内燃机动力单元，适配不同的动力系统选型需求。

　　实际使用中，这类车架不需要复杂的冲压模具，小批量制作时只需要通过弯管设备加工管段，再通过专用焊接工装定位拼接即可，制作成本低，改装调整的灵活度高，如果需要调整轴距或者轮距，只需要更换对应长度的管段重新焊接，不需要重新开模，非常适合原型车开发、赛事参赛车辆自制的场景。车架的整体宽度控制在窄体车身的范围内，适配城市狭窄道路的通行需求，长度方向的尺寸满足单人驾乘的最小空间要求，没有多余的长度浪费，进一步压缩整车的整备质量，为降低能耗提供结构基础。轮组安装位的设计适配小直径辐条轮组，这类轮组滚动阻力低，重量轻，和生态节能车的设计目标完全匹配，安装支架的强度经过校核，可以承受颠簸路面的冲击载荷，不会出现轮组脱落的风险。
