四连杆结构连接后板机械构件设计

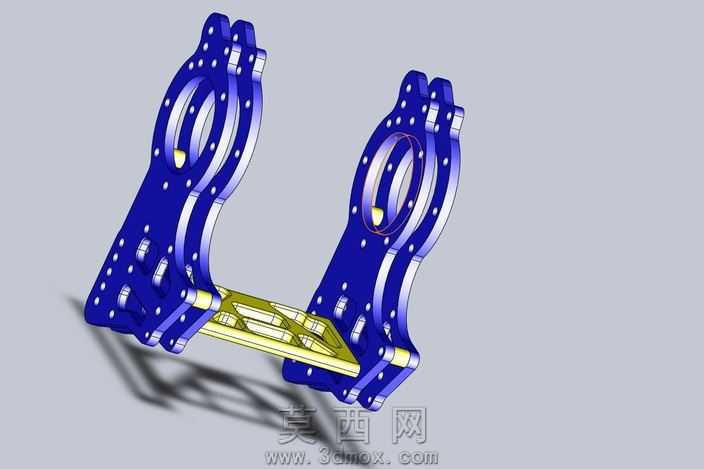

本作品为四连杆配套连接后板机械构件，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合要求，对每一处安装孔位、连接轴座、支撑筋位都进行了精准的尺寸约束，确保构件能够与四连杆机构的其余部件实现无干涉装配。模型整体采用左右对称式结构设计，两侧立板为主要承载部件，立板上均匀排布多组安装定位孔，可适配不同规格的连杆铰接需求，立板中部预留圆形轴孔，用于安装铰接转轴，轴孔周边做加厚凸台处理，提升铰接部位的抗挤压、抗磨损性能，避免长期转动工况下出现孔位变形问题。立板表面设计有多组凹槽式加强筋，在不额外增加构件整体重量的前提下，大幅提升立板的抗弯、抗扭结构强度，减少受力工况下的结构形变。底部连接横梁采用镂空式桁架结构设计，既保证两侧立板的连接刚性，又有效降低构件整体自重，横梁与两侧立板的连接部位做圆角过渡处理，避免应力集中导致的连接部位断裂风险。材质渲染方面，两侧立板采用深蓝色金属烤漆材质表现，还原工业金属构件的表面质感，表面做细微的磨砂纹理处理，模拟真实机加工后的金属表面效果，底部横梁采用亮黄色金属材质，与立板形成清晰的视觉区分，便于直观观察不同部件的结构边界。渲染过程中采用柔和的工业产品打光方案，通过多角度光源投射清晰展现构件的轮廓层次与结构细节，阴影效果自然柔和，能够清晰呈现每一处孔位、筋位、连接结构的形态特征。设计过程中充分考虑构件的实际使用工况，对所有受力集中的部位都做了结构强化处理，所有孔位的位置度、同轴度都按照机械加工标准进行约束，既满足结构强度要求，也兼顾了加工工艺的可行性，可直接用于机械连接结构的设计参考、3D打印验证或者机加工生产的图纸参照。
