带格栅导流结构的立式法兰连接基座

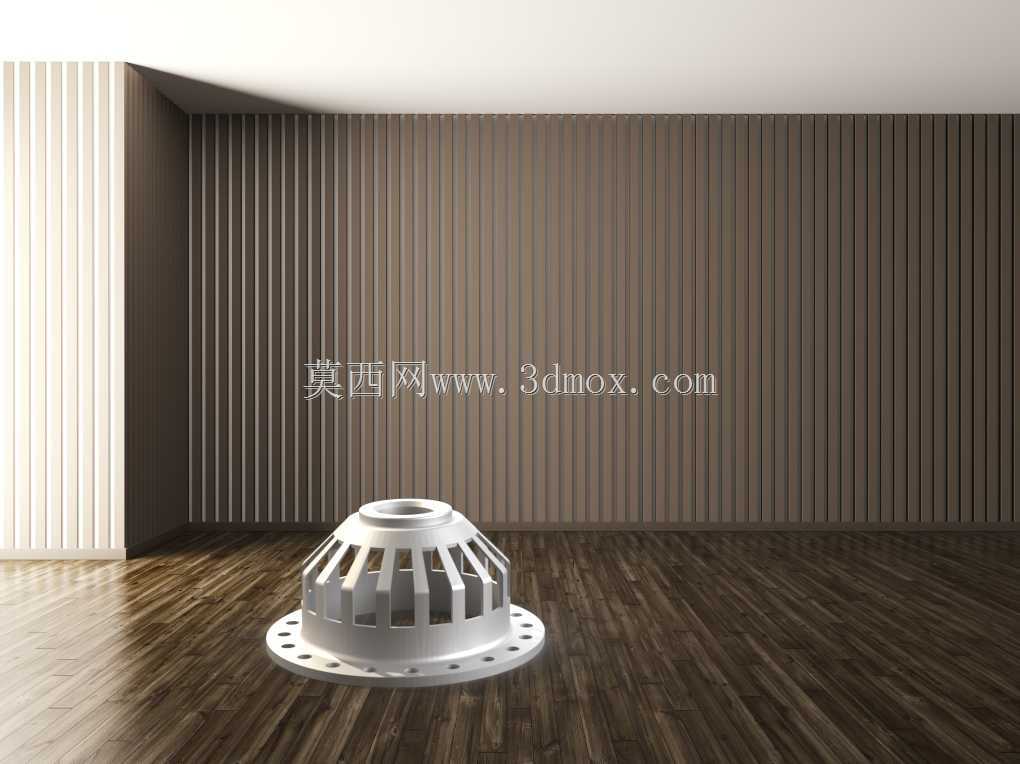

　　在工业流体输送、通风排气、常压罐体配套的管路系统中，这类带格栅导流结构的法兰连接基座，常被用在管路末端的排气、泄压或者介质匀流环节，区别于普通平焊、对焊法兰的纯连接功能，它集成了连接固定、介质导流、防护阻隔的多重作用，在中小型常压储罐的顶部排气口、除尘管路的末端出风口、低压送风系统的匀流出风口场景中适配性极强。从结构设计逻辑来看，下部的法兰盘完全遵循常规圆形法兰的连接规范，盘面上均匀分布的螺栓孔位按照通用管法兰的孔距排布设计，能够直接和同通径的标准管路法兰配对，不需要额外加工转接件，安装时只需要在密封面加装对应耐温等级的密封垫片，按照对角顺序拧紧螺栓就能满足密封要求，安装边界完全适配常规同通径法兰的安装空间，不需要额外扩大安装操作面。

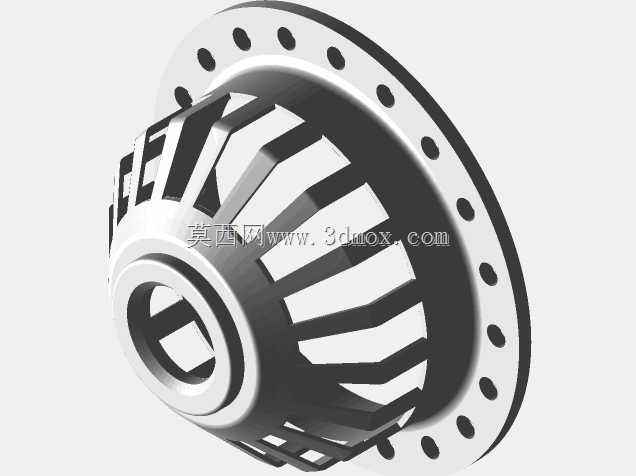

　　上部的格栅式导流结构是整个构件的设计核心，竖向均匀排布的格栅条沿着锥台形的基座外壁周向分布，锥台结构从法兰盘位置向上逐步收窄，既能够降低介质流出时的沿程阻力，也能避免外部的大体积杂物直接落入管路内部，格栅条之间的间隙经过尺寸校核，既保证足够的通流面积，不会造成管路背压升高，也能阻隔尺寸超过间隙的异物进入管路，减少管路内部堵塞的风险。和常规的法兰加外置防护网的组合结构相比，这种一体化的结构减少了现场拼装的工序，不存在防护网和法兰连接位置的松动脱落风险，整体的结构强度更高，在有一定振动的管路场景中使用时，不会出现焊缝开裂、构件脱落的问题。

　　建模过程中需要重点关注几个尺寸公差的匹配：首先是法兰盘的密封面平面度，需要控制在通用法兰的标准公差范围内，避免安装后出现密封面渗漏；其次是格栅条的壁厚均匀性，在采用铸造工艺加工时，均匀的壁厚能够减少铸件内部的缩孔、砂眼缺陷，提升构件的整体承压能力；另外是上部收口位置的同轴度，需要和下部法兰盘的中心保持同轴，避免介质流出时出现偏流，影响后续的介质流向引导。在实际选型应用中，这类构件不需要额外搭配独立的防护端盖，直接安装在管路末端即可，对于需要匀流排气的场景，格栅的周向分布结构能够让介质沿着360度方向均匀流出，不会像直口排气那样出现局部气流流速过高的问题，在车间低压送风系统的出风口使用时，能够有效降低出风口的气流噪音，提升送风的均匀度。

　　针对不同的应用介质，只需要调整构件的加工材质即可，输送普通空气介质时采用普通碳钢镀锌处理就能满足防腐要求，输送有弱腐蚀性的介质时可以更换为不锈钢材质，整体的结构尺寸不需要做大幅调整，通用性较强。结构设计上没有冗余的突出构件，整体外轮廓流畅，安装后不会在周边形成易积灰的死角，日常巡检维护时只需要检查法兰连接位置的密封状态，不需要对格栅部分做额外的维护，长期使用的稳定性较好。
