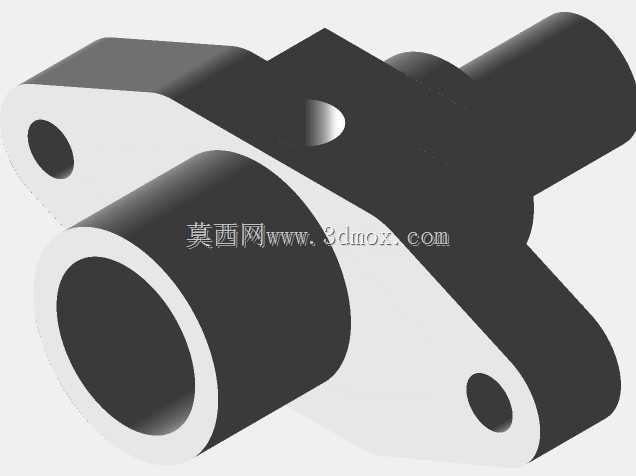

带安装耳双通路流体连接法兰结构

　　在流体输送系统的管路布设场景里，这类带双侧安装耳的法兰结构是实现管路刚性对接、介质通路转向的核心连接件，不同于常规单片式平焊法兰，该结构集成了直通主通路与侧出分支通路，可在不额外加装三通接头的前提下完成双管路的汇流或分流作业，能有效减少管路系统的接头数量，降低介质泄漏的潜在风险点。从实际安装边界来看，主通路为等径直筒结构，两端对接面预留了标准密封槽位，可适配O型圈或金属缠绕垫片完成端面密封，对接时的同轴度公差控制在0.05mm以内，避免介质流经时出现紊流、压损过大的问题；侧出通路与主通路呈垂直布局，通路内径根据主通路通径按比例缩径，适配不同流量需求的分支管路连接。

　　两侧的安装耳采用对称式布局，耳板上的安装孔为光孔设计，可穿过标准螺栓完成与对接法兰的锁紧固定，耳板与主体衔接处做了圆弧过渡处理，避免应力集中导致的安装耳断裂问题，在实际选型时需要注意，安装孔的中心距要与对接法兰的孔位完全匹配，螺栓锁紧时要采用对角分次锁紧的方式，保证端面密封件受力均匀，不会出现局部压溃或密封不严的情况。设计这类集成式法兰结构时，首先要根据管路系统的额定工作压力、介质属性确定主体壁厚，若用于高压液压系统，主体材质需选用锻钢件，通路内壁做抛光处理降低介质流动阻力；若用于低压给排水或气动系统，可选用铸铝或工程塑料材质降低整体重量。

　　主通路与侧通路的相贯线位置要做圆角过渡，避免介质长期冲刷导致的局部磨损，同时相贯线处的壁厚要做局部加厚处理，抵消结构强度的削弱。安装耳的厚度要根据螺栓锁紧力计算确定，避免锁紧时耳板出现弯曲变形，安装孔的孔径要比配套螺栓大0.5-1mm，补偿安装时的少量位错，降低装配难度。在设备实际运行过程中，这类法兰常被用在小型液压站的管路排布、气动控制回路的分支连接、3D打印设备的流体供料通路对接等场景，相比传统法兰加三通的组合方案，整体占用空间更小，安装步骤更简便，同时减少了两个密封对接面，长期运行的可靠性更高。

　　建模过程中需要重点关注通路的同轴度、安装孔的位置度、对接端面的平面度这几个关键形位公差，对接端面的平面度要控制在0.02mm以内，保证密封件贴合严密；安装孔的位置度公差不超过0.1mm，避免出现螺栓无法穿入的装配问题；通路内壁的粗糙度要达到Ra1.6以下，减少介质流动时的阻力，同时避免杂质在管壁附着堆积。另外，主体的外轮廓做了多处倒角处理，去除加工后的锐边毛刺，避免安装作业时划伤操作人员，也能减少应力集中点，提升结构的抗疲劳性能。在做有限元强度校核时，要重点模拟额定工作压力下主体的形变情况，以及螺栓锁紧力作用下安装耳的应力分布，确保最大应力值低于所选材质的屈服强度，预留足够的安全系数，满足长期稳定运行的要求。
