适用于3D打印的环形连接法兰结构

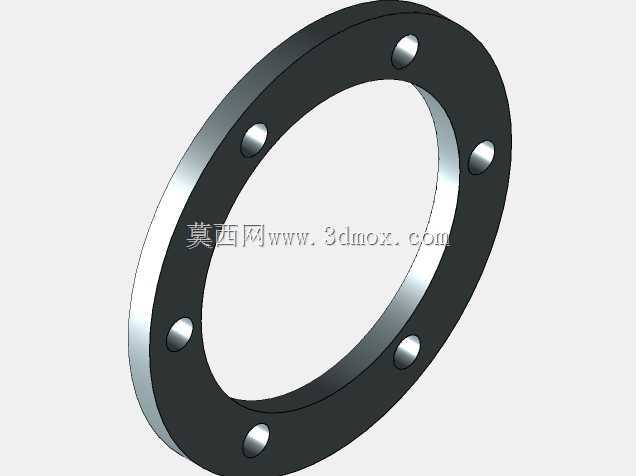

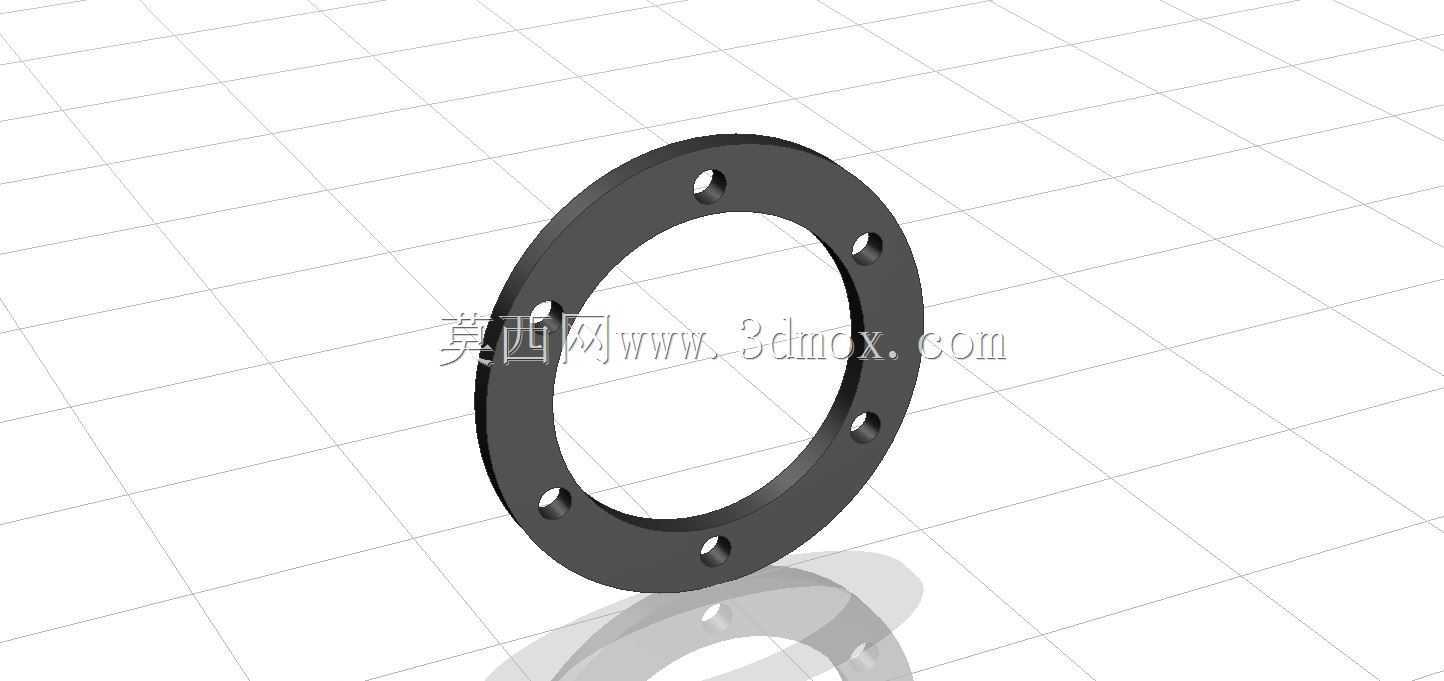

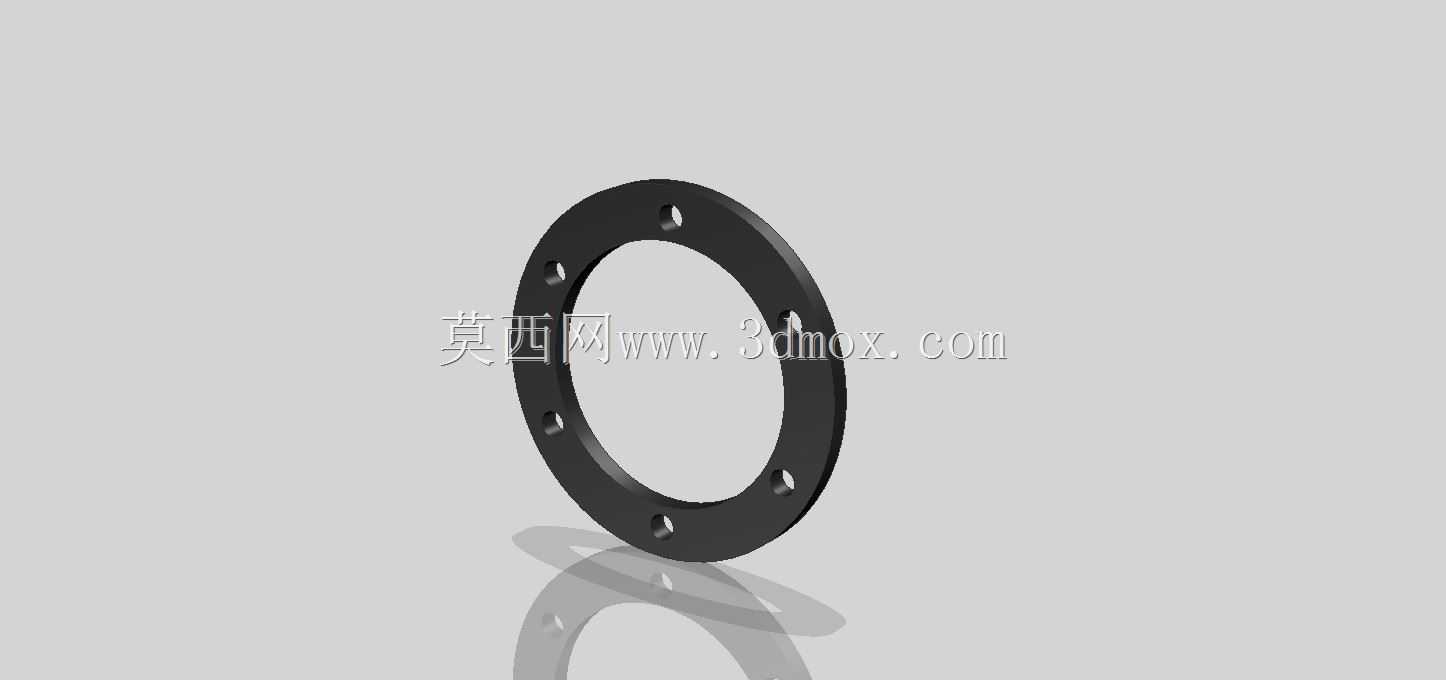

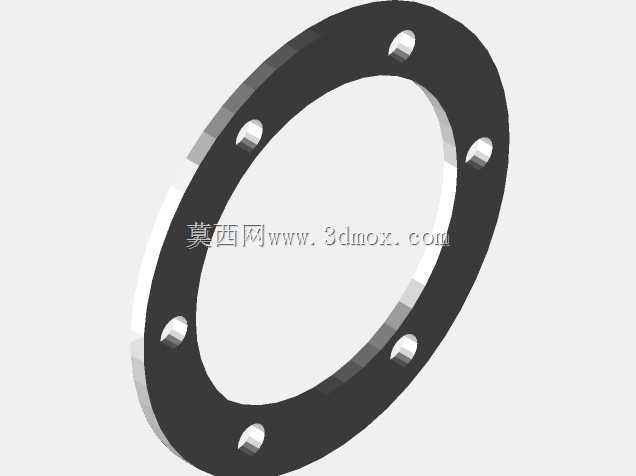

　　在流体输送、低压管路接驳以及小型试验台架的搭建场景里，这类环形法兰是非常常用的连接构件，区别于传统铸锻工艺加工的标准法兰，这款结构专门针对熔融沉积成型的3D打印工艺做了适配优化，不需要后续大量的机加工工序就能直接投入使用，尤其适合小批量定制化的设备改装、教学试验装置搭建场景。从实际使用的角度出发，法兰的核心作用是实现两个端面的刚性对接，同时为密封件提供均匀的压紧力，因此在结构设计阶段，首先要考虑的是安装孔的位置度公差，这款法兰沿环形基体均匀分布了6个安装通孔，孔位的分度圆直径与常见的小通径管路接头尺寸匹配，安装时不需要额外做孔位适配，穿入标准螺栓后就能实现周向均匀压紧，避免因受力不均导致的密封面渗漏问题。法兰的基体厚度经过反复校核，在满足3D打印最小壁厚要求的前提下，尽可能控制了整体重量，同时保证螺栓拧紧时不会出现基体翘曲变形，密封面的平面度控制在打印工艺能达到的合理范围内，配合橡胶垫片就能满足低压工况下的密封需求，不需要额外做平面磨削加工。设计过程中特意规避了传统法兰上容易出现的应力集中结构，所有转角位置都做了小圆弧过渡，既减少3D打印过程中的支撑材料用量，也能避免长期受力状态下的裂纹萌生，法兰的内孔直径按照常用的管路通径做了适配，内壁没有多余的凸台结构，流体通过时不会产生额外的流阻，也不会出现介质残留的死角，适合输送常温下的水、低压气体等非腐蚀性介质。

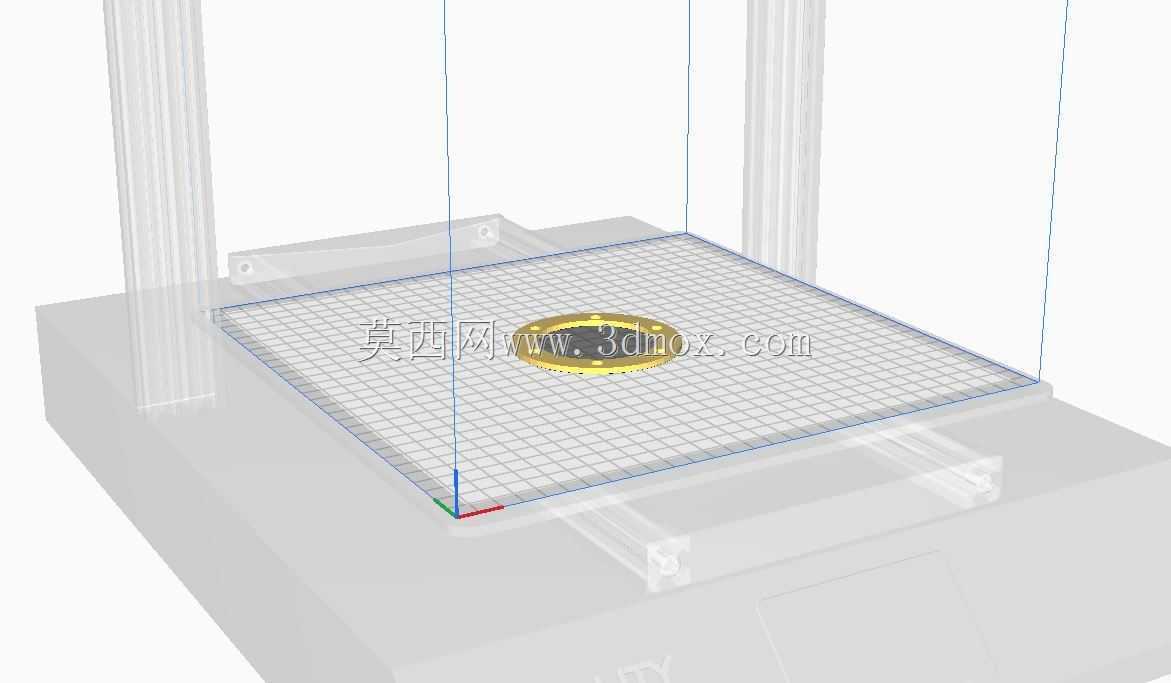

　　从安装边界来看，这款法兰的外径尺寸控制得比较紧凑，在狭窄的设备安装空间里也能顺利布置，相邻螺栓之间的预留空间足够使用常规套筒扳手完成拧紧操作，不需要特制的安装工具，安装时只需要保证两个对接法兰的端面平行，按照对角线顺序分次拧紧螺栓，就能达到预期的连接强度。考虑到3D打印材料的力学特性，这款法兰的适用工况限定在常温低压环境，不能用于高温高压的蒸汽管路或者有强腐蚀介质的输送场景，在桌面级3D打印设备上制作时，选择常规的PLA、PETG等耗材就能满足使用强度要求，打印时不需要添加内部支撑，只需要在平台上添加少量底层粘附结构就能顺利成型，打印完成后去除底部的支撑边，稍微打磨一下安装孔的毛边就能直接投入使用。

　　在教学实训场景里，这类法兰结构也常被用作机械制图、公差配合课程的实操案例，学生可以通过建模、打印、装配的完整流程，理解法兰连接的受力特点、安装要求以及密封原理，相比单纯的图纸讲解，实体打印的构件能让学习者更直观地感受到尺寸公差对装配效果的影响。在小型自动化设备的气路改造、家用DIY管路搭建、创客项目的结构连接场景里，这种可直接打印的法兰结构能大幅缩短零件加工周期，不需要等待外协机加工的排期，只要有三维模型就能快速制作出适配的连接件，遇到非标准的安装尺寸时，只需要调整模型上的安装孔位置、内孔通径和基体厚度，就能快速生成适配特定场景的法兰结构，不需要重新绘制整套加工图纸。

　　结构设计时特意将安装孔设计为直通孔，没有做沉头结构，一方面是减少3D打印过程中的悬空结构，降低打印失败的概率，另一方面直通孔可以适配不同长度的螺栓，在对接不同厚度的外部构件时，不需要调整法兰本身的结构，只需要更换对应长度的紧固件即可，提升了构件的通用适配性。法兰的密封面没有加工密封槽，主要是考虑到3D打印的表面粗糙度特性，配合平面橡胶垫片就能实现可靠密封，如果需要更高等级的密封效果，也可以在模型基础上自行添加密封槽结构，适配O型密封圈的安装尺寸，整个模型的结构没有复杂的曲面特征，对建模新手也非常友好，只需要通过基础的拉伸、阵列特征就能完成参数调整，不需要掌握复杂的曲面建模技巧。
