顶石项目配套承重绳柄结构设计

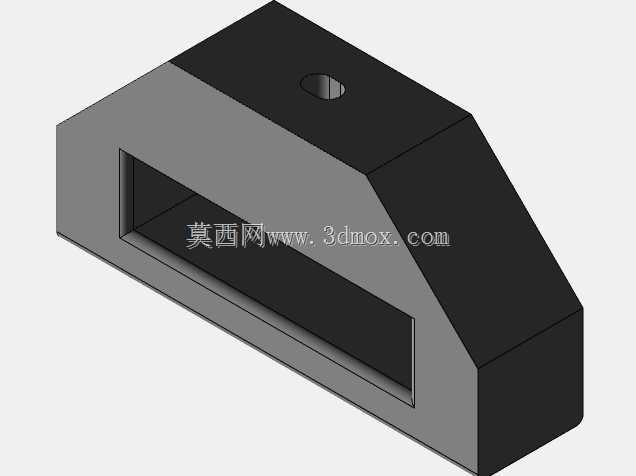

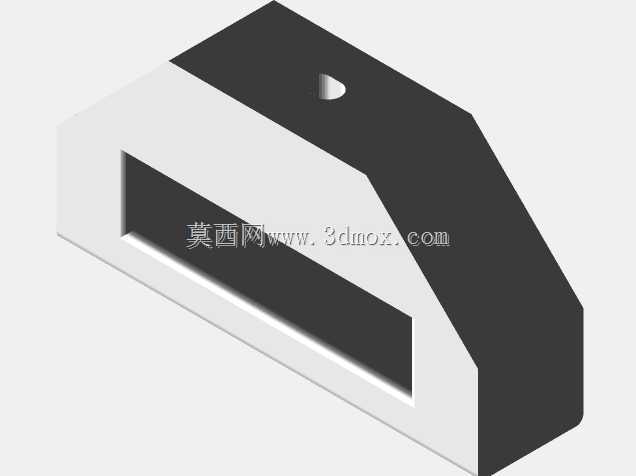

　　在户外顶石作业、小型设备提拉转运的实际场景中，这类绳柄是衔接绳索与被提拉重物的核心受力构件，区别于普通塑料提拉手柄，它的结构设计完全围绕承重可靠性展开，没有多余的装饰性结构，每一处几何特征都服务于受力传递与安装适配。从实际使用的工况来看，这类绳柄需要适配直径8-12mm的编织承重绳，绳索穿过中部的矩形通槽后，通过绳结或者铝套压接固定在柄体内部，顶部的沉头安装孔可以搭配M6的内六角螺丝，在需要固定安装的场景下将柄体锁附在石材、设备外壳或者工装架的侧面，作为固定提拉点位使用。

　　设计阶段首先要规避的就是普通手柄常见的应力集中问题，很多市售塑料手柄在直角过渡位置容易在承重时出现开裂，这个绳柄的所有外棱都做了15度的斜切过渡，既可以减少搬运过程中棱边磕碰操作人员手部的风险，更重要的是让承重时的应力沿着斜切面均匀分散，不会在转角位置形成应力集中点。柄体的两个侧面做了不等厚设计，靠近绳索穿入侧的壁厚比外侧厚2mm，因为绳索承重时的拉力会直接作用在穿槽的内侧壁，加厚的侧壁可以抵消绳索长期摩擦带来的壁厚损耗，即使在户外砂石环境下使用，绳索反复摩擦侧壁也不会在短时间内磨穿壁厚。中部的穿槽做了0.5mm的内倒角，避免锐边切割绳索纤维，很多现场作业中绳索断裂的诱因并不是承重超过阈值，而是穿绳孔的锐边在反复提拉过程中磨断绳芯纤维，这个倒角设计可以大幅降低绳索的非正常磨损概率，延长整套提拉结构的使用寿命。

　　从安装边界来看，这个绳柄的整体外轮廓宽度控制在80mm，长度120mm，整体高度45mm，属于紧凑型的承重手柄，不会在安装面占据过多空间，不管是嵌入石材侧面的预开槽，还是直接外贴安装在金属板材表面，都不需要对安装面做过大范围的加工。顶部的沉头孔深度设计为5mm，安装后螺丝头部完全沉入柄体内部，不会突出表面勾挂绳索或者其他作业物料，沉头孔的底部做了平面精加工，保证螺丝锁紧后头部与孔底完全贴合，不会出现螺丝倾斜导致的锁附力不足问题。

　　实际测试环节中，这类结构的绳柄在实体工程验证阶段会做两类测试，一类是静载压力测试，将柄体两端固定后在穿槽位置逐步加载，直到结构出现塑性变形，验证其极限承重能力；另一类是动态重量测试，模拟实际作业中反复提拉、晃动的工况，在额定承重下完成上千次提拉循环，检查结构是否出现裂纹、连接位置是否松动。按照设计要求，这个绳柄需要稳定承载至少5磅的额定重量，且在1.5倍额定载荷下不出现永久性变形，满足顶石作业、小型工装转运、户外设备固定提拉的日常使用需求。

　　在三维建模过程中，这类零件的建模逻辑需要优先保证受力特征的准确性，斜切面的角度、穿槽的倒角尺寸、沉头孔的深度都需要严格按照受力计算的结果来设定，不能随意调整尺寸比例，比如如果把斜切角度改得过小，会导致应力分散效果下降，角度过大则会不必要地增加柄体的整体重量，同时压缩穿槽的内部可用空间。建模时需要先绘制主体的拉伸轮廓，再通过切除命令做出穿槽和顶部安装孔，最后对所有棱边做倒角和斜切处理，每一步特征的顺序都会影响后续工程图导出的尺寸标注准确性，也会影响后续如果需要开模生产时的拔模角度设置。对于结构设计从业者来说，这类看似简单的承重小零件，恰恰最考验设计的细节考量，很多现场使用中的故障都来源于设计阶段对工况细节的忽略，比如没有考虑绳索摩擦损耗、没有做应力分散过渡、安装孔突出勾挂异物等问题，都会导致零件的实际使用寿命远低于设计预期。
