适配直出mk8挤出机3D打印机的CNC绘图改装结构

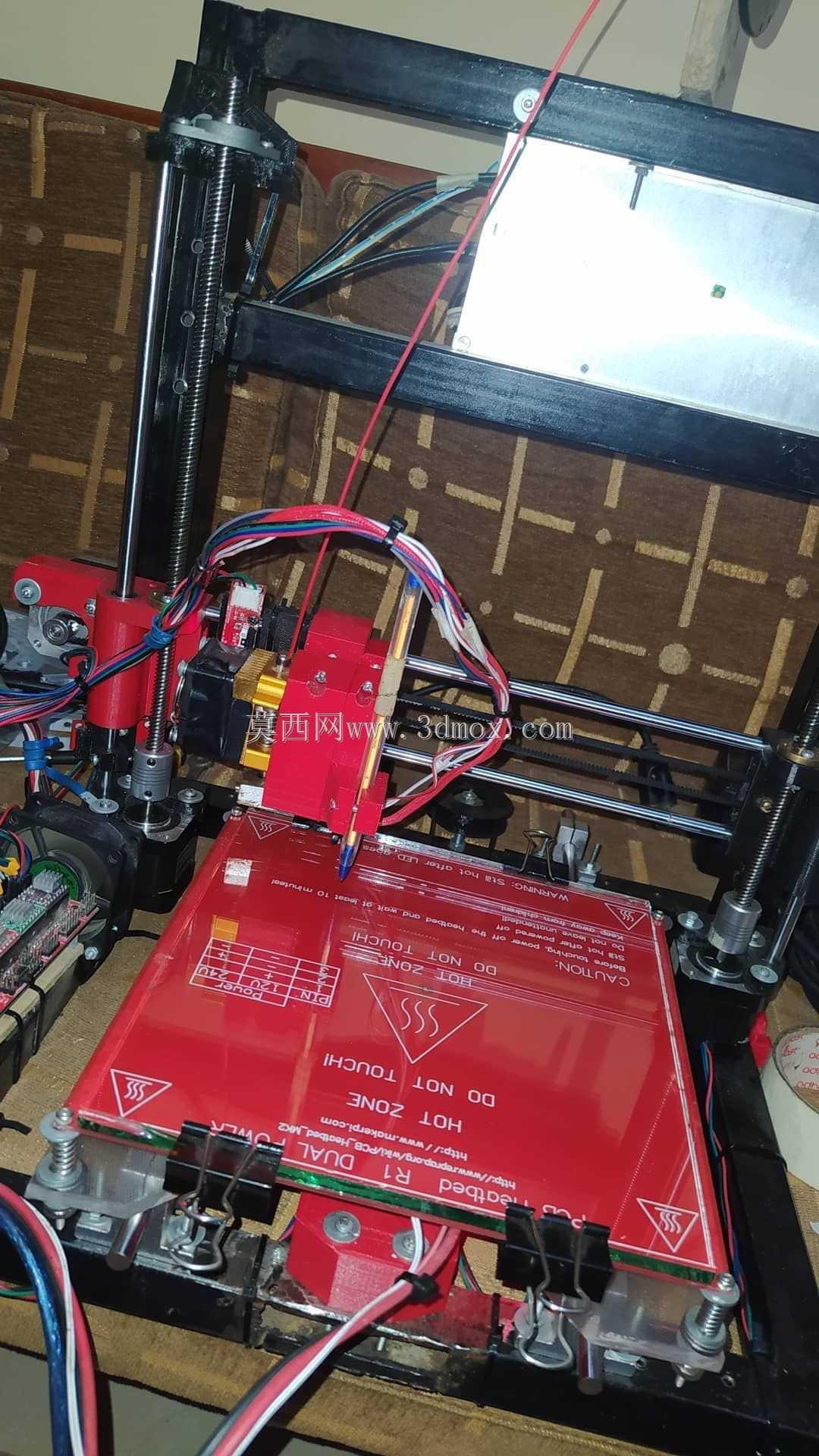

　　这套结构件的设计初衷，是解决普通桌面级FDM3D打印机功能单一的痛点，让搭载mk8直连挤出机的常规机型无需大幅改动原有硬件，就能拓展出平面数控绘图的作业能力，覆盖个人创客小批量定制绘图、教学场景数控原理演示、小型工作室快速打样线稿等实际使用场景。从实际作业逻辑来看，改装后的绘图功能完全复用打印机原有X/Y轴的运动精度，不需要额外加装独立的运动导轨组件，只需要替换原有挤出机安装位的这套固定结构，就能实现绘图笔的抬笔、落笔动作控制，配合原有Z轴的行程限位，就能完成不同厚度纸面、薄塑料片、软质板材表面的绘图作业，不会因为加装功能破坏原有3D打印的结构稳定性，需要切换回打印功能时只需要换回原有挤出机组件即可，拆装流程不需要额外的专用工具。

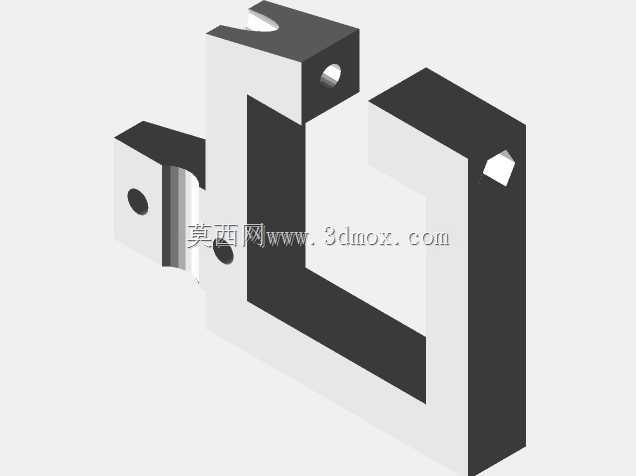

　　结构设计上采用了分体式拼接的构型，三个独立的结构块分别对应打印机原有挤出机的三个安装定位点，完全匹配mk8直出挤出机的安装孔位尺寸，不需要对打印机的X轴滑块进行二次打孔或者打磨修改，每个连接位都设计了沉头孔容纳固定螺丝，安装后螺丝端面不会突出结构表面，避免运动过程中剐蹭打印机框架或者打印平台。中间的C型主体结构预留了绘图笔的夹持腔，腔体内壁做了1.5度的微锥度设计，适配市面上常见的杆径8-12mm的中性笔、针管笔、马克笔，夹持力度可以通过侧面的顶丝进行微调，既不会因为夹持过紧导致笔芯回缩无法出墨，也不会因为夹持过松导致绘图过程中笔身晃动出现线条偏移。

　　两侧的连接臂分别做了加厚处理，抵消绘图过程中笔身接触纸面产生的侧向反作用力，避免高速绘图时结构出现共振导致线条发虚。安装边界方面，整套结构安装完成后，在X轴方向的突出量不超过原有挤出机的最大宽度，不会触碰打印机两侧的限位开关，Z轴方向的总高度比原有mk8挤出机低7mm，不会影响原有平台的调平流程，绘图状态下笔尖到安装基准面的距离可以在0-20mm范围内调节，适配厚度0-15mm的绘图介质，不需要额外调整打印机的Z轴零点参数。

　　实际使用过程中，这套结构的运动负载比原有挤出机组件轻32%，不会给X/Y轴的步进电机带来额外的负载压力，长期使用不会出现电机丢步或者皮带过早磨损的问题，抬笔动作依靠Z轴的微小行程实现，落笔压力可以通过切片软件里的Z轴下探深度参数进行精准控制，既能保证笔尖和纸面充分接触出墨均匀，也不会因为压力过大导致笔尖弯折或者纸面破损。针对日常使用的损耗问题，笔夹位置设计了可更换的耐磨衬套，长期插拔绘图笔造成的磨损只需要更换衬套即可，不需要整体替换结构件，降低长期使用的维护成本，所有结构的棱角位置都做了R2的圆角处理，安装过程中不会划伤手部或者打印机的线材。从结构强度来看，常规PLA材质打印的零件就能满足日常绘图的受力需求，如果需要长期高频使用，更换为PETG或者ABS材质打印即可，不需要使用金属机加工件，进一步降低改装的物料成本，结构上所有的壁厚都控制在3mm，既保证足够的结构刚性，也不会因为壁厚过大导致打印过程中出现翘曲变形，打印时不需要添加支撑结构，普通桌面级3D打印机就能直接完成零件制作。
