工业通风除尘用板式电动过滤装置结构

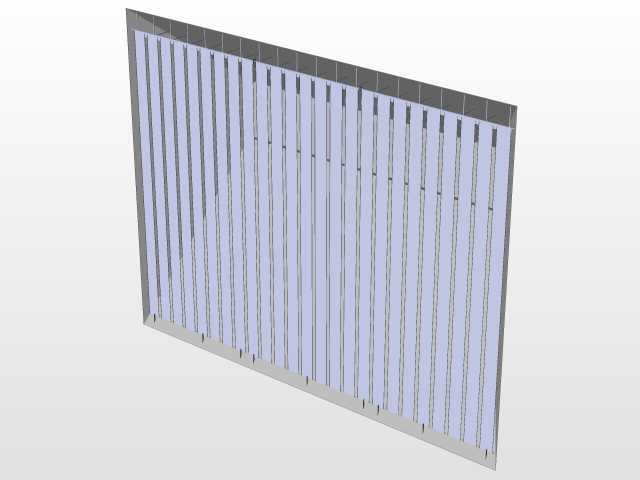

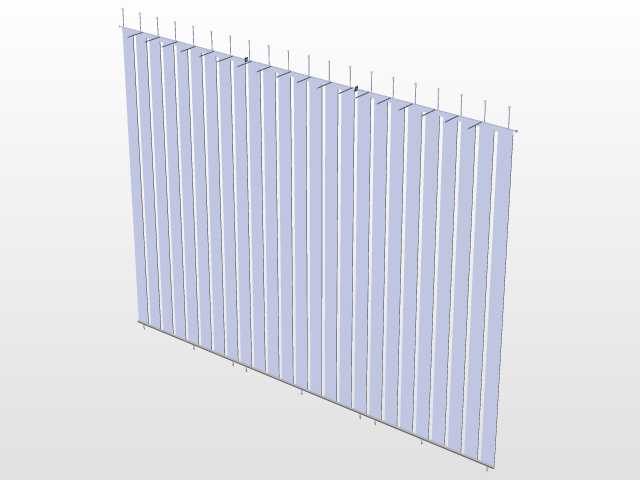

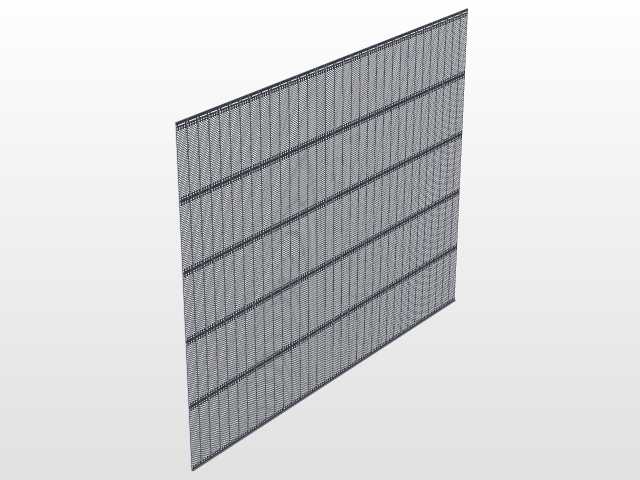

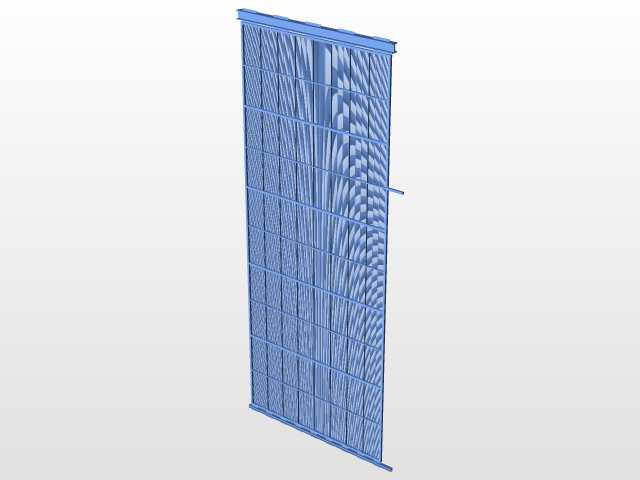

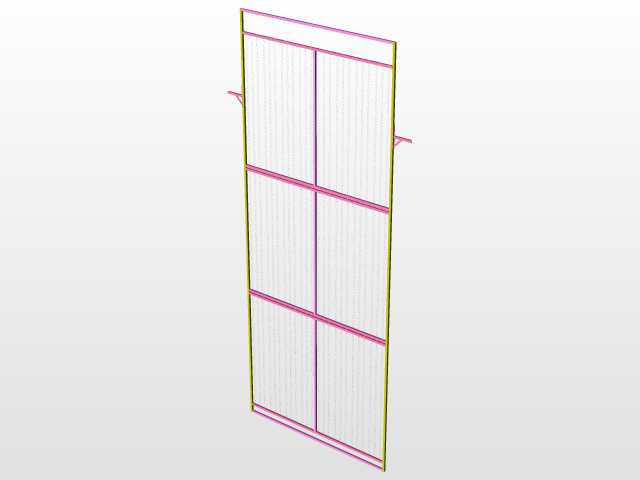

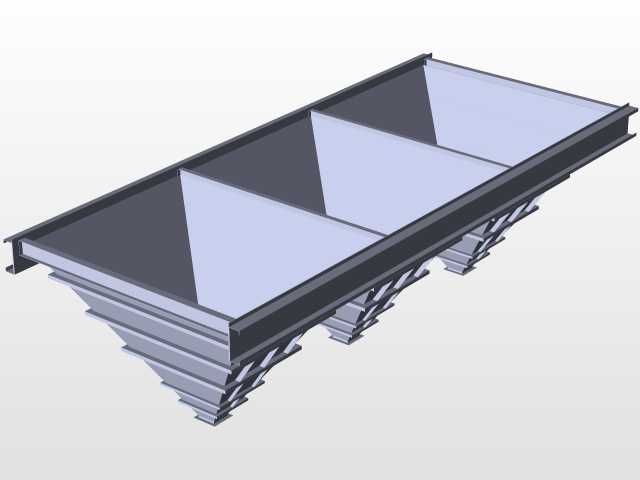

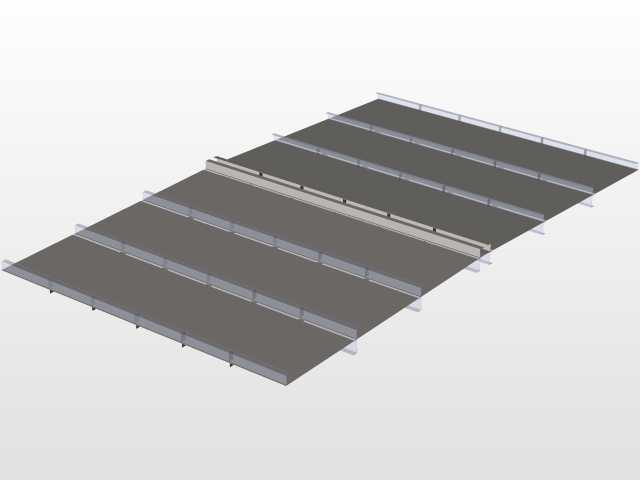

　　在工业厂房集中通风、工艺设备进风防护、中央空调新风预处理这类场景里，这类板式电动过滤结构是风路系统里的第一道粗效拦截单元，主要承担进风侧大粒径粉尘、飞絮、悬浮颗粒物的截留作用，避免后端换热盘管、精滤段或者工艺腔体被杂质堵塞，降低后续过滤段的更换频次，同时减少风路系统的压损波动。从结构设计逻辑来看，整体采用大面幅平板式布局，核心过滤面由多层平行排布的金属丝网层叠构成，网层之间通过等距的横向加强筋做分隔固定，既保证了滤网整体的结构刚度，避免在迎面风速较高时出现网面凹陷、变形或者相邻网层贴合的问题，又能让气流在穿过滤网层的过程中形成多次折流，提升对不同粒径颗粒物的拦截效率，相比单层平网结构，容尘量能提升40%以上，同时不会带来过高的初始风阻。

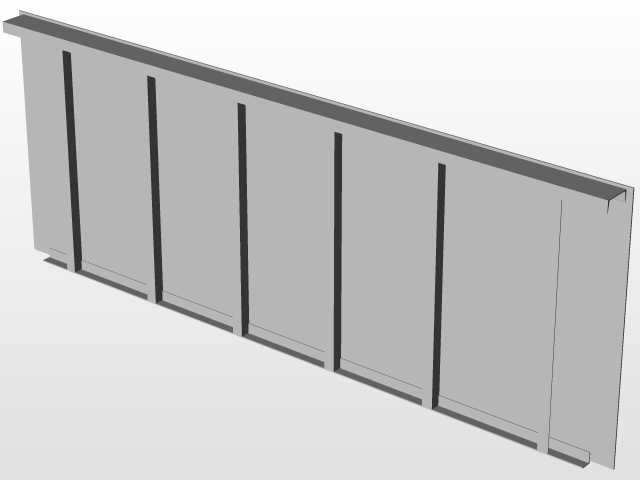

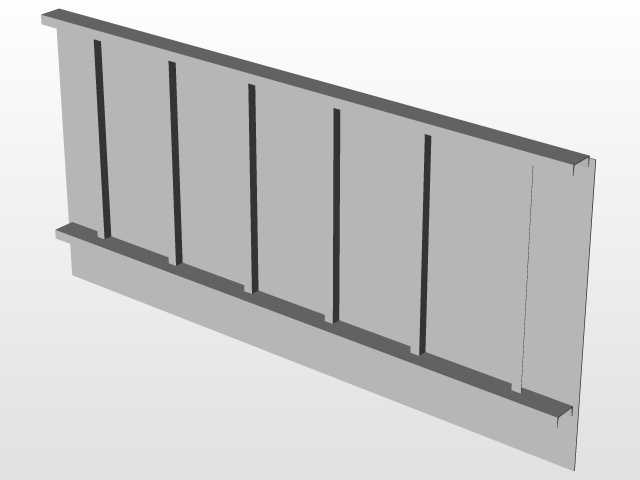

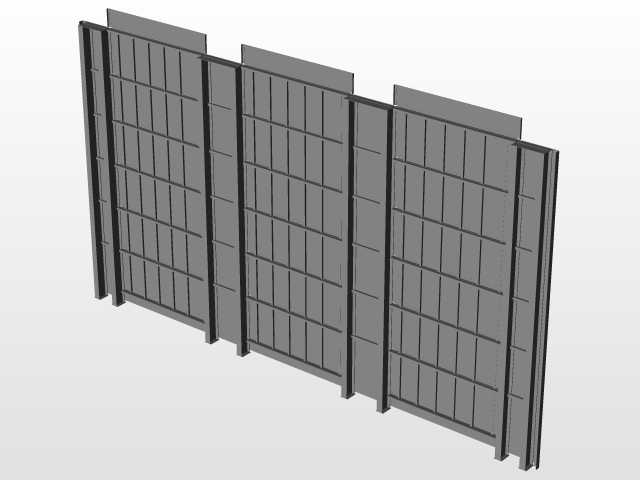

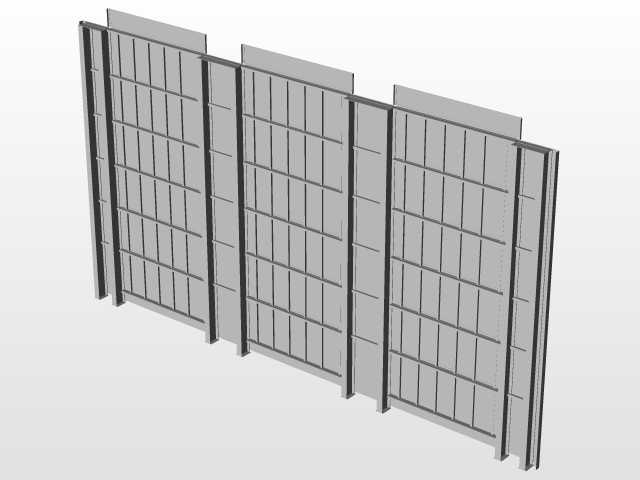

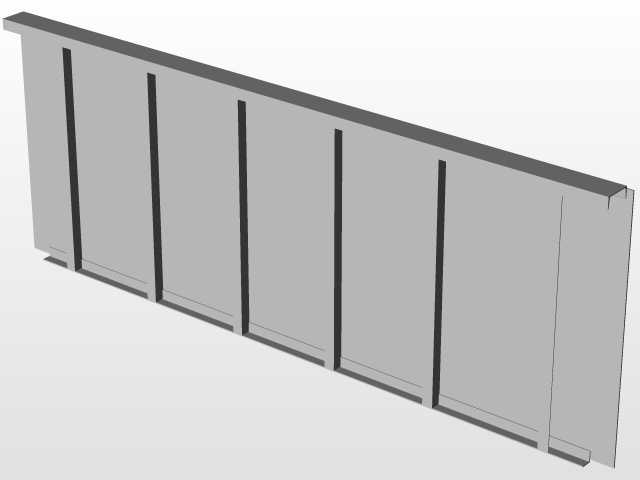

　　设计过程中首先要匹配安装场景的风路截面尺寸，这类板式过滤单元通常采用模块化拼接思路，单块滤网的边框采用折边金属型材制作，边框上预留统一间距的安装孔位，可以根据通风截面的实际大小灵活拼接成整面过滤墙，单块单元的重量控制在单人可操作的范围内，方便后期维护时的拆卸与更换。电动驱动部分集成在滤网侧边的安装框架内，主要用于驱动滤网的自动清灰机构或者旁通风门的启闭——在系统运行压差达到设定阈值时，驱动机构带动清灰刷沿网面横向移动，扫落附着在网面的积尘，无需人工拆卸即可完成日常清灰维护，在系统需要应急旁通的时候，也可以驱动滤网整体平移让出通风截面，保证风路在特殊工况下的通畅。

　　从安装边界来看，这类过滤单元的厚度方向尺寸控制在较薄的区间，不会占用过多的风室纵深空间，安装时需要在滤网前后预留不小于单块滤网宽度1/5的操作空间，方便后期抽出维护或者检修驱动机构；网面的有效通风率经过核算，在常规工业通风2.5m/s的迎面风速下，初始压损不超过35Pa，不会对风机的选型造成额外的负荷压力。边框与安装框架之间采用三元乙丙密封胶条做压合密封，避免未经过滤的气流从边框缝隙处短路漏风，保证所有进风都必须穿过滤网层完成过滤。

　　在功能特性上，金属网材质的过滤层可以耐受常规工业环境下的温湿度波动，不会像化纤滤材那样出现受潮变形或者被高温气流烤损的问题，适配的工况温度范围更宽，从普通的舒适性通风到120℃以内的工艺排风预处理都可以使用；网面的编织精度经过匹配，主要拦截5μm以上的固体颗粒物，适合作为粗效过滤段使用，后端可以根据洁净度要求搭配中效、高效过滤段形成多级过滤体系。设计时特意将横向加强筋的排布方向与气流流动方向做了角度优化，避免加强筋在网面背后形成条状的气流死区，让整个网面的气流分布更均匀，减少局部积尘过快的问题，延长单次清灰的间隔周期。

　　实际选型应用时，需要根据系统的设计风量核算所需的总过滤面积，再反推需要拼接的过滤单元数量，同时要匹配电动驱动机构的供电与控制信号，将滤网的压差信号接入设备的PLC控制系统，实现清灰动作的自动触发，不需要人工定时巡检判断积尘情况。安装框架的承重结构需要考虑滤网积尘后的总重量，预留足够的承重余量，避免长期运行后框架变形导致密封失效或者滤网卡滞。这类结构相比传统的固定板式滤网，大幅降低了日常维护的人工成本，尤其适合安装位置较高、人工操作不便的大型通风系统进风段使用，在涂装车间送风、焊接车间除尘进风、数据中心新风预处理等场景都有广泛的适配性。
